Motor Nema 23 Bipolar L=78mm con relación de transmisión 20:1 Caja de engranajes rectos

Motor Nema 23 Bipolar L=76mm con relación de transmisión 20:1 Caja de engranajes rectos

Motor Nema 23 Bipolar L=78mm con relación de transmisión 20:1 Caja de engranajes rectos

0 Comentarios - Escribir Comentario

M$1,187.20

5 o más M$1,131.20

10 o más M$1,080.40

50 o más M$1,034.00

100 o más M$991.40

En stock: Pre-orden
Modelo: 23HS30-2804S-SG20
Peso bruto: 1.46kg
Certificado: ISO, CE, UKCA, RoHS

Opciones Disponibles

Nave de

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

Este producto tiene una cantidad mínima de 10

¿Qué significa reservar por adelantado?

Un producto de preventa es un artículo que no está actualmente en stock. Al realizar su pedido, iniciaremos la producción o adquisición específicamente para su compra.

¿Qué significa «producto usado»?

Para clientes en EE. UU., Reino Unido, UE, Australia y Rusia, priorice la selección de un almacén local. Para la UE, elija el almacén alemán.
Los beneficios de esta selección incluyen tiempos de entrega más rápidos y costos generales más bajos, ya que no se incurre en derechos de aduana.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

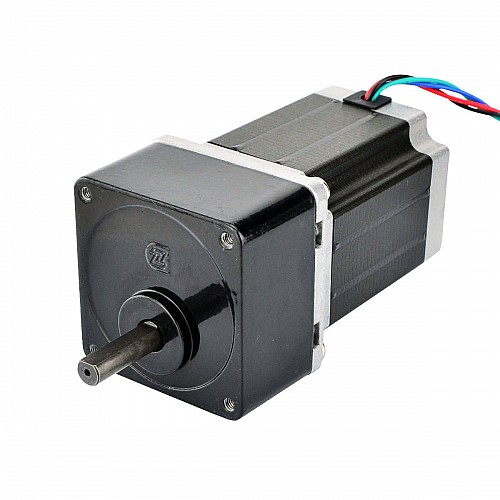

Este motor paso a paso Nema 23 con cuerpo de 78mm y corriente nominal de 2,8A, integró una caja de cambios de dientes rectos cuadrados de 60 mm con una relación de transmisión de 20:1. Es una buena solución para aplicaciones con espacio limitado pero que necesitan baja velocidad y/o alto par.

Especificación eléctrica

Número de pieza del fabricante: 23HS30-2804S-SG20
Tipo de motor: paso a paso bipolar
Ángulo de paso: 0,09grados
Par motor sin caja de cambios: 1,89Nm(267,65oz.in)
Corriente nominal/fase: 2.8A
Resistencia de fase: 1,13ohmios
Voltaje: 3,2V
Inductancia: 5,4mH ± 20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificaciones de la caja de cambios

Tipo de caja de cambios: Spur
Relación de transmisión: 20:1
Eficiencia: 70%
Juego en vacío: <= 3grados
Par máximo permitido: 5Nm

Especificaciones físicas

Tamaño del marco: 60 x 60mm
Longitud del motor: 78mm
Reductor Longitud: 40mm
Diámetro del eje: Φ8mm
Longitud del eje: 28mm
Longitud del corte en D: 25mm
Número de clientes potenciales: 4
Longitud del cable: 500mm
Peso: 1,36kg

Conexión

A+	A-	B+	B-
Negro	Verde	Rojo	Azul

Tipo de producto
Tipo de producto	Paso a paso engranado
Especificación Eléctrica
Bipolar/Unipolar	Bipolar
Corriente (A)	2.8
Inductancia(mH)	5.4
Resistencia de fase(ohms)	1.13
Torque de sujeción sin caja de cambios(N.m)	1.89
¿Tiene curva de par/empuje?	Sí
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	8
Eje simple/eje doble	Eje único
Juego	<=3deg
Longitud del cable(mm)	500
Longitud del cuerpo(mm)	118
Longitud del eje(mm)	28
Método de inventario	Inventario dedicado
No. de cables	4
Peso(gramos)	1500
Relación de transmisión(xx:1)	20
Tamaño(mm)	Nema 23 (57 x 57)
Tipo de caja de cambios	Caja de engranajes rectos
Tipo de eje de salida	D

File	Size
23HS30-2804S-SG20_Full_Datasheet.pdf	147.2KB	Download
23HS30-2804S-SG20.STEP	2.15MB	Download
23HS30-2804S-SG20_Torque_Curve.pdf	161.73KB	Download
23HS30-2804S_Torque_curve.pdf	180.81KB	Download
