23HS30-2804S-SG30
Longitud del cuerpo(mm)118
Relación de transmisión(xx:1)30
Consulta

Descargas

Misma serie
ModeloLongitud del cuerpo(mm)Relación de transmisión(xx:1)PrecioStock
23HS30-2804S-SG1011010M$1,037.67Bajo pedido
23HS30-2804S-SG2011820M$1,098.16Bajo pedido
23HS30-2804S-SG3011830M$1,098.16En stock
23HS30-2804S-SG51105M$1,037.67En stock
Motor Nema 23 Bipolar L=78mm con relación de transmisión 30:1 Caja de engranajes rectos
Este motor paso a paso Nema 23 con cuerpo de 78mm y corriente nominal de 2,8A, integró una caja de c... Leer más
desde
M$1,098.16
5 + M$1,046.36
10 + M$999.37
50 + M$956.45
100 + M$917.05

Haga clic en el país para consultar las existencias en tiempo real.

Devoluciones fáciles

Devoluciones dentro de los 30 días posteriores a la entrega. Contáctenos primero y nosotros nos encargamos del resto.

Leer más
¡Se envía en 24 horas!
Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

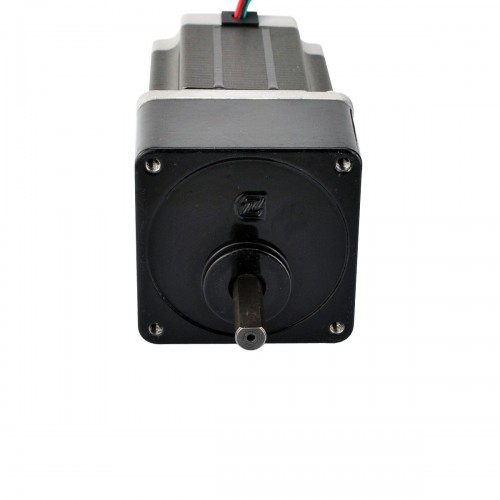

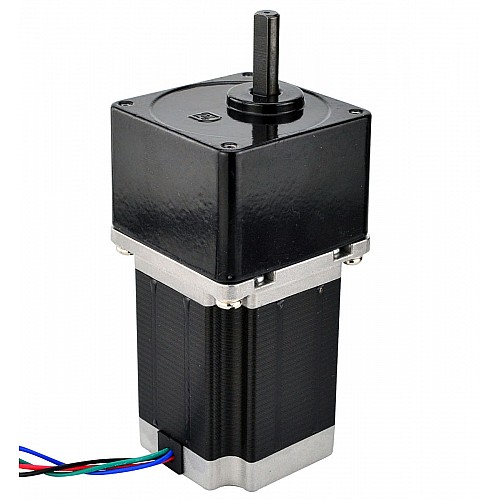

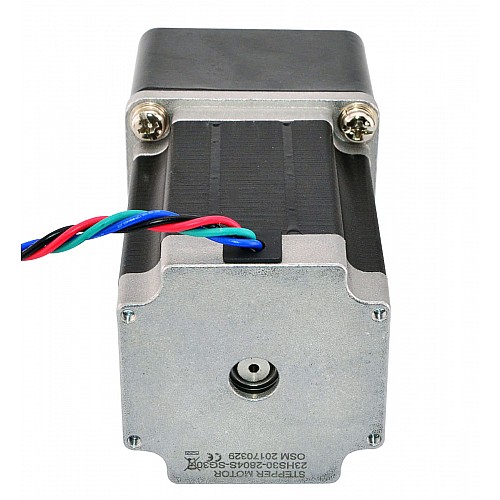

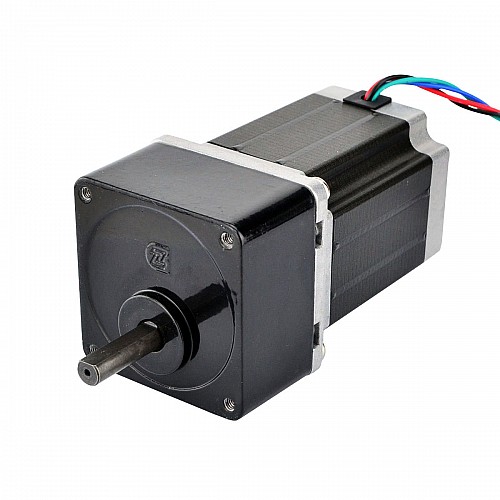

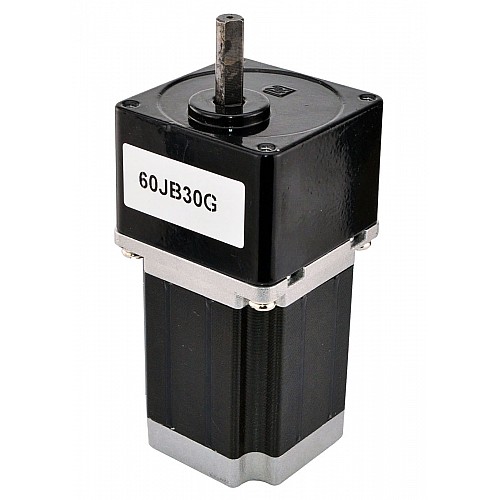

Este motor paso a paso Nema 23 con cuerpo de 78mm y corriente nominal de 2,8A, integró una caja de cambios de dientes rectos cuadrados de 60 mm con una relación de transmisión de 30:1. Es una buena solución para aplicaciones con espacio limitado pero que necesitan baja velocidad y/o alto par.


Especificación eléctrica

  • Número de pieza del fabricante: 23HS30-2804S-SG30
  • Tipo de motor: paso a paso bipolar
  • Ángulo de paso: 0,06grados
  • Par motor sin caja de cambios: 1,89Nm(267,65oz.in)
  • Corriente nominal/fase: 2.8A
  • Resistencia de fase: 1,13ohmios
  • Voltaje: 3,2V
  • Inductancia: 5,4mH ± 20%(1KHz)
  • Clase de aislamiento: B 130°C[266°F]

Especificaciones de la caja de cambios

  • Tipo de caja de cambios: Spur
  • Relación de transmisión: 30:1
  • Eficiencia: 70%
  • Juego en vacío: <= 3grados
  • Par máximo permitido: 5Nm

Especificaciones físicas

  • Tamaño del marco: 60 x 60mm
  • Longitud del motor: 78mm
  • Reductor Longitud: 40mm
  • Diámetro del eje: Φ8mm
  • Longitud del eje: 28mm
  • Longitud del corte en D: 25mm
  • Número de clientes potenciales: 4
  • Longitud del cable: 500mm
  • Peso: 1,6 kg

Conexión

A+
A-
B+
B-
Negro
Verde
Rojo
Azul
Tipo de producto
Tipo de producto Paso a paso engranado
Especificación Eléctrica
¿Tiene curva de par/empuje? Sí
Bipolar/Unipolar Bipolar
Corriente (A) 2.8
Inductancia(mH) 5.4
Resistencia de fase(ohms) 1.13
Torque de sujeción sin caja de cambios(N.m) 1.89
Especificación Física
Clasificación del IP 40
Diámetro del eje(mm) 8
Eje simple/eje doble Eje único
Juego <=3 deg
Longitud del cable(mm) 500
Longitud del cuerpo(mm) 118
Longitud del eje(mm) 28
No. de cables 4
Peso(gramos) 1600
Relación de transmisión(xx:1) 30
Tamaño(mm) Nema 23 (57 x 57)
Tipo de caja de cambios Caja de engranajes rectos
Tipo de eje de salida D
