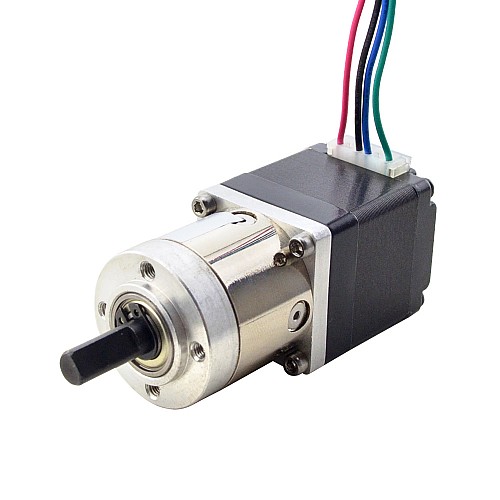

Motor paso a paso Nema 11 Bipolar L=31mm con relación de transmisión 5:1 Reductor planetario

0 Comentarios - Escribir Comentario

M$667.00

5 o más M$634.00

10 o más M$604.20

50 o más M$577.00

100 o más M$552.20

En stock: 10000
Modelo: 11HS12-0674S-PG5
Peso bruto: 0.26kg
Certificado: ISO, CE, UKCA, RoHS

Opciones Disponibles

Nave de

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Este motor paso a paso de un solo eje Nema 11 con cuerpo de 31mm y corriente nominal de 0,67A, integra una caja de engranajes planetarios con una relación de transmisión de 5,18:1. Es una buena solución para aplicaciones con espacio limitado pero que necesitan baja velocidad y/o alto par.

Especificación eléctrica

Número de pieza del fabricante: 11HS12-0674S-PG5
Tipo de motor: paso a paso bipolar
Par motor sin caja de cambios: 7Ncm(9,91oz.in)
Corriente nominal/fase: 0.67A
Resistencia de fase: 5,6ohms
Inductancia: 4.0mH±20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificaciones de la caja de cambios

Tipo de caja de cambios: Planetario
Relación de transmisión: 5,18:1
Eficiencia: 90%
Juego en vacío: <=3grado
Par máximo permitido: 3Nm(425oz.in)
Momento de torsión admisible: 5Nm(708oz.in)
Carga axial máxima del eje: 5N
Carga radial máxima del eje: 25N

Especificaciones físicas

Tamaño del marco: 28 x 28mm
Longitud del motor: 31,5mm
Reductor Longitud: 29,2mm
Diámetro del eje: Φ6mm
Longitud del eje: 18mm
Longitud del corte en D: 12mm
Número de clientes potenciales: 4
Longitud del cable: 300mm
Peso: 120g

Conexión

A+	A-	B+	B-
Negro	Verde	Rojo	Azul

Tipo de producto
Tipo de producto	Paso a paso engranado
Especificación Eléctrica
Bipolar/Unipolar	Bipolar
Corriente (A)	0.67
Inductancia(mH)	4.0
Resistencia de fase(ohms)	5.6
Torque de sujeción sin caja de cambios(N.m)	0.07
¿Tiene curva de par/empuje?	Sí
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	6
Eje simple/eje doble	Eje único
Juego	<=3deg
Longitud del cable(mm)	300
Longitud del eje(mm)	18
Método de inventario	Inventario dedicado
No. de cables	4
Peso(gramos)	120g
Tamaño(mm)	Nema 11 (28 x 28)
Tipo de caja de cambios	Economía Planetaria
Tipo de eje de salida	D

File	Size
11HS12-0674S-PG5_Full_Datasheet.pdf	135.78KB	Download
11HS12-0674S-PG5_Torque_Curve.pdf	166.59KB	Download
11HS12-0674S_Torque_Curve.pdf	211.49KB	Download
