Motor paso a paso Nema 11 Bipolar L=32mm con relación de transmisión 100:1 Reductor planetario

Interrumpido

Motor paso a paso Nema 11 Bipolar L=32mm con relación de transmisión 100:1 Reductor planetario

0 Comentarios - Escribir Comentario

M$0.00

Stock: 1
Model: 11HS12-0674S-PG100
Weight: 0.31kg
Location: ISO, CE, UKCA, RoHS

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

Este producto tiene una cantidad mínima de 999

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

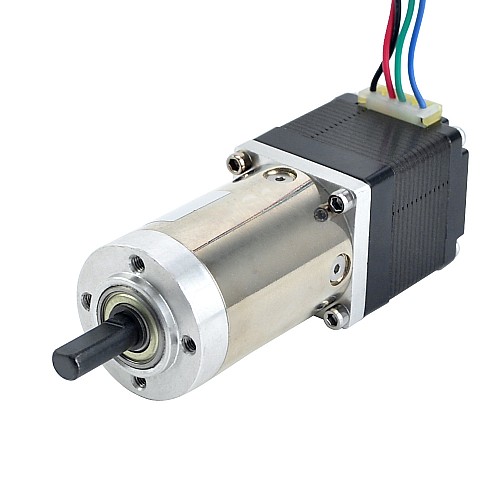

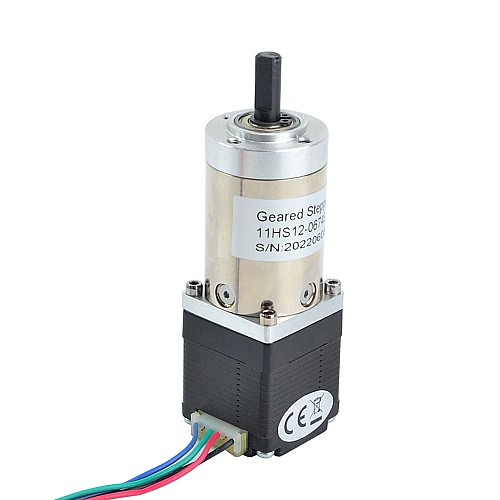

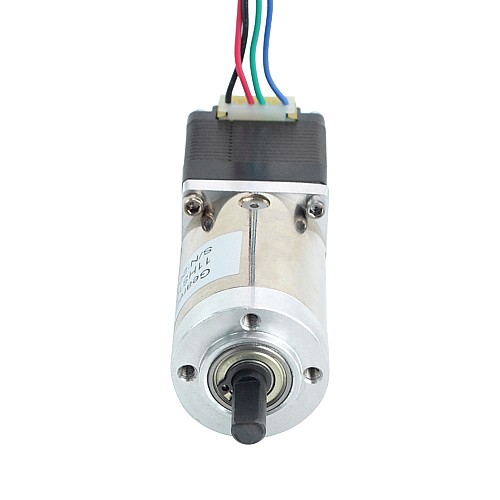

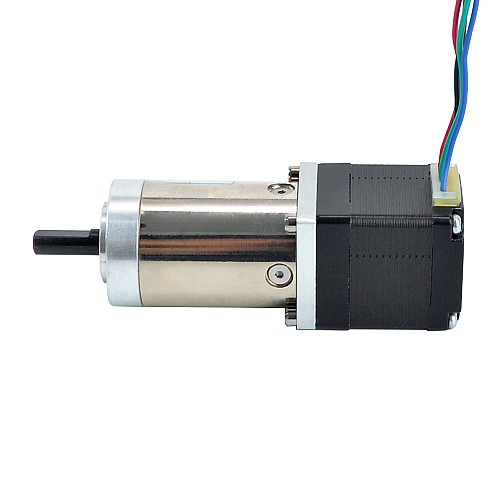

Este motor paso a paso Nema 11 con cuerpo de 32mm y corriente nominal de 0,67A, integró una Reductor planetario de relación de transmisión de 99.548: 1. Es una buena solución para aplicaciones con espacio limitado pero que necesitan baja velocidad y/o alto par.

Especificación eléctrica

Número de pieza del fabricante: 11HS12-0674S-PG100
Tipo de motor: paso a paso bipolar
Par motor sin caja de cambios: 7Ncm(9.920oz.in)
Corriente nominal/fase: 0.67A
Resistencia de fase: 5,6ohmios
Inductancia: 4.0mH±20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificaciones de la caja de cambios

Tipo de caja de cambios: Planetario
Relación de transmisión: 99.548
Eficiencia: 70%
Huelgo sin carga: <=3grado
Par máximo permitido: 3Nm(425oz.in)
Par admisible de momento: 5Nm(708oz.in)
Carga axial máxima del eje: 5N
Carga radial máxima del eje: 25N

Especificaciones físicas

Tamaño del marco: 28 x 28mm
Longitud del motor: 32mm
Reductor Longitud: 44,6mm
Diámetro del eje: Φ6mm
Longitud del eje: 18mm
Longitud del corte en D: 12mm
Número de clientes potenciales: 4
Longitud del cable: 300mm

Conexión

A+	A-	B+	B-
Negro	Verde	Rojo	Azul

Por algunas razones, hemos suspendido la producción y venta de este producto y no se puede pedir este producto. Los productos alternativos son 11HS12-0674D1-PG100.

Tipo de producto
Tipo de producto	Paso a paso engranado
Especificación Eléctrica
Bipolar/Unipolar	Bipolar
Corriente (A)	0.67
Inductancia(mH)	4
Resistencia de fase(ohms)	5.6
Torque de sujeción sin caja de cambios(N.m)	0.07
¿Tiene curva de par/empuje?	No
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	6
Eje simple/eje doble	Eje simple
Juego	<=3deg
Longitud del eje(mm)	18
Método de inventario	Inventario dedicado
Relación de transmisión(xx:1)	99.548
Tamaño(mm)	Nema 11 (28 x 28)
Tipo de caja de cambios	Economía Planetaria
Tipo de eje de salida	D
