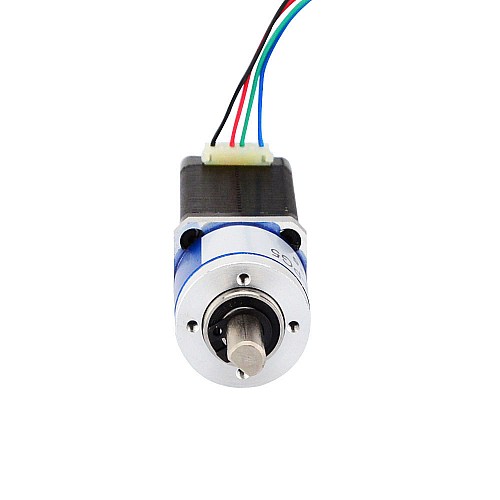

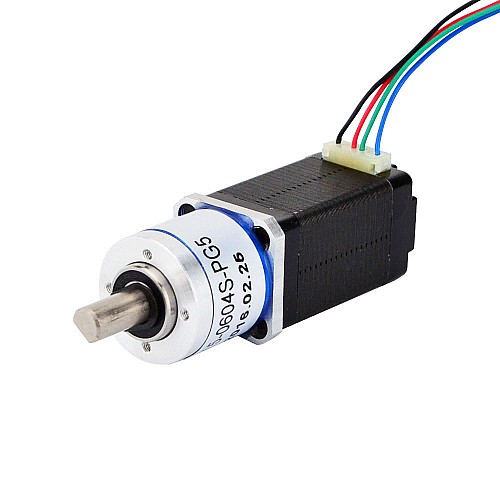

Motor paso a paso Nema 8 Bipolar L=38mm con relación de transmisión 5:1 Reductor planetario

Motor pasoA paso Nema 8 Bipolar L=38mm con relación de transmisión 5:1 Reductor planetario
Motor pasoA paso Nema 8 Bipolar L=38mm con relación de transmisión 5:1 Reductor planetario
Motor pasoA paso Nema 8 Bipolar L=38mm con relación de transmisión 5:1 Reductor planetario
Motor pasoA paso Nema 8 Bipolar L=38mm con relación de transmisión 5:1 Reductor planetario
Motor pasoA paso Nema 8 Bipolar L=38mm con relación de transmisión 5:1 Reductor planetario
Caliente
Motor pasoA paso Nema 8 Bipolar L=38mm con relación de transmisión 5:1 Reductor planetario
Motor pasoA paso Nema 8 Bipolar L=38mm con relación de transmisión 5:1 Reductor planetario
Motor pasoA paso Nema 8 Bipolar L=38mm con relación de transmisión 5:1 Reductor planetario
Motor pasoA paso Nema 8 Bipolar L=38mm con relación de transmisión 5:1 Reductor planetario
Motor pasoA paso Nema 8 Bipolar L=38mm con relación de transmisión 5:1 Reductor planetario
Motor paso a paso Nema 8 Bipolar L=38mm con relación de transmisión 5:1 Reductor planetario
1 Comentarios - Escribir Comentario
M$856.40
5 o más M$814.00
10 o más M$775.80
50 o más M$740.80
100 o más M$709.00
  • En stock: 10000
  • Modelo: 8HS15-0604S-PG5
  • Peso bruto: 0.19kg
  • Certificado: ISO, CE, UKCA, RoHS

Opciones Disponibles

   Comprar
Pregunta
Agregar a la Lista de Deseos Comparar este Producto
¿Qué significa «producto usado»?
Para clientes en EE. UU., Reino Unido, UE, Australia y Rusia, priorice la selección de un almacén local. Para la UE, elija el almacén alemán.
Los beneficios de esta selección incluyen tiempos de entrega más rápidos y costos generales más bajos, ya que no se incurre en derechos de aduana.
¡Se envía en 24 horas!
Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Este motor paso a paso Nema 8 con cuerpo de 38mm y corriente nominal de 0,6A, integró una caja de engranajes planetarios de relación de transmisión de 4,75:1. Es una buena solución para aplicaciones con espacio limitado pero que necesitan baja velocidad y/o alto par.

Especificaciones eléctricas

  • Número de pieza del fabricante: 8HS15-0604S-PG5
  • Tipo de motor: paso a paso bipolar
  • Ángulo de paso: 0,38grados
  • Par de retención sin caja de cambios: 4Ncm(5,66oz.in)
  • Corriente nominal/fase: 0,6A
  • Resistencia de fase: 10ohms
  • Inductancia: 5,5mH ± 20%(1KHz)
  • Clase de aislamiento: B 130°C[266°F]

Especificaciones de la caja de cambios

  • Tipo de caja de cambios: Planetario
  • Relación de engranajes: 4,75:1
  • Eficiencia: 90%
  • Juego en vacío: <=3grado
  • Torsión máxima permitida: 0,5Nm(70,8oz.in)
  • Par de momento admisible: 1Nm(141,6oz.in)
  • Carga axial máxima del eje: 5N
  • Carga radial máxima del eje: 25N

Especificaciones físicas

  • Tamaño del marco: 20 x 20mm
  • Longitud del motor: 38mm
  • Longitud de la caja de cambios: 21.2mm
  • Diámetro del eje: Φ6mm
  • Longitud del eje: 15mm
  • Longitud del corte en D: 9mm
  • Número de clientes potenciales: 4
  • Longitud del cable: 300mm
  • Peso: 120 g

Conexión

A+
A-
B+
B-
Negro
Verde
Rojo
Azul
Tipo de producto
Tipo de producto Paso a paso engranado
Especificación Eléctrica
Bipolar/Unipolar Bipolar
Corriente (A) 0.6
Inductancia(mH) 5.5
Resistencia de fase(ohms) 10
Torque de sujeción sin caja de cambios(N.m) 0.04
¿Tiene curva de par/empuje? Sí
Especificación Física
Clasificación del IP 40
Diámetro del eje(mm) 6
Eje simple/eje doble Eje único
Juego <=3deg
Longitud del cable(mm) 300
Longitud del cuerpo(mm) 58.5
Longitud del eje(mm) 15
Método de inventario Inventario dedicado
No. de cables 4
Peso(gramos) 120
Relación de transmisión(xx:1) 4.75
Tamaño(mm) Nema 08 (20 x 20)
Tipo de caja de cambios Economía Planetaria
Tipo de eje de salida D


File Size
8HS15-0604S-PG5_Full_Datasheet.pdf 142.3KB Download
8HS15-0604S-PG5.STEP 2MB Download
8HS15-0604S-PG5_Torque_Curve.pdf 137.86KB Download
8HS15-0604S_torque_curve.pdf 213.05KB Download
