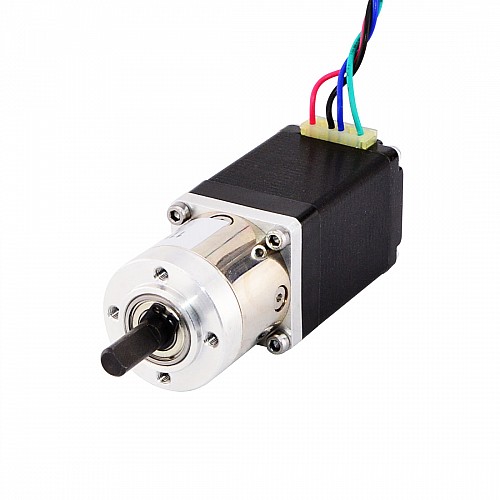

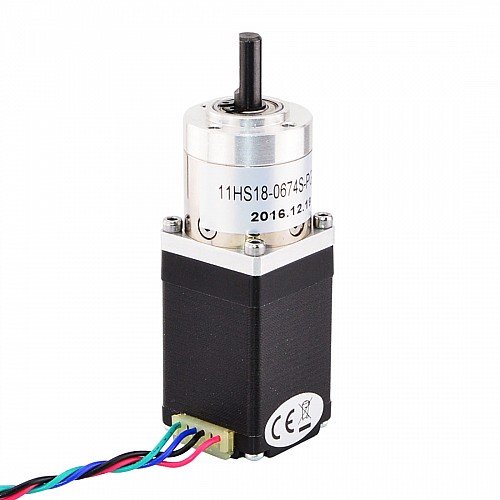

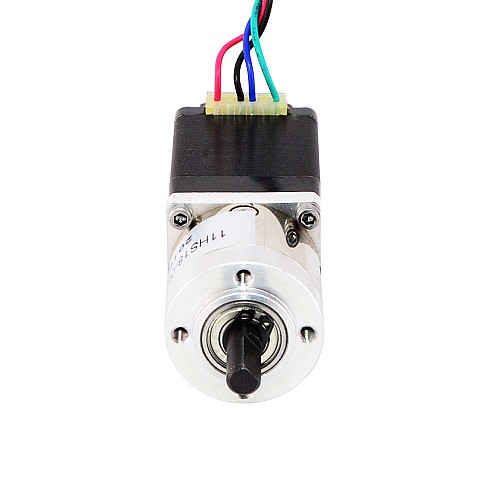

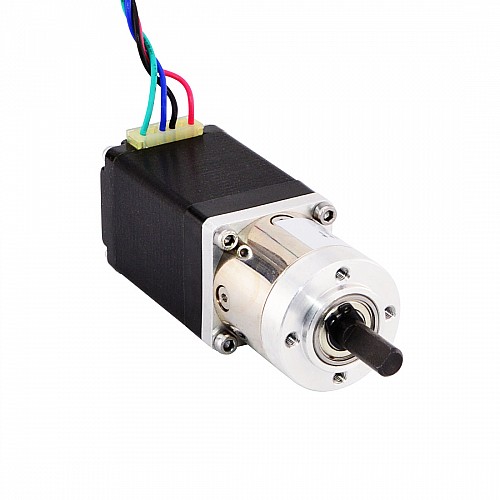

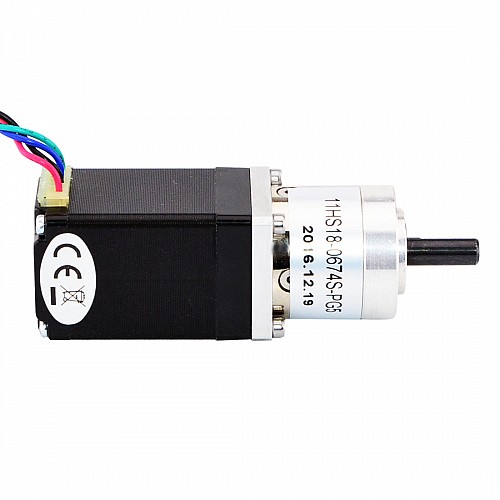

Motor paso a paso Nema 11 Bipolar L=45mm con relación de transmisión 5:1 Reductor planetario

Caliente

Motor paso a paso Nema 11 Bipolar L=45mm con relación de transmisión 5:1 Reductor planetario

0 Comentarios - Escribir Comentario

M$703.20

5 o más M$668.60

10 o más M$637.20

50 o más M$608.40

100 o más M$582.40

Stock: 10000
Model: 11HS18-0674S-PG5
Weight: 0.23kg
Location: ISO, CE, UKCA, RoHS

Haga clic en país para stock en directo

Enviado desde

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

Este motor paso a paso Nema 11 con cuerpo de 45mm y corriente nominal de 0,67A, integró una Reductor planetario de relación de transmisión de 5,18: 1. Es una buena solución para aplicaciones con espacio limitado pero que necesitan baja velocidad y/o alto par.

Especificación eléctrica

Número de pieza del fabricante: 11HS18-0674S-PG5
Tipo de motor: paso a paso bipolar
Ángulo de paso: 0,35grados
Par motor sin caja de cambios: 10Ncm(14,16oz.in)
Corriente nominal/fase: 0.67A
Resistencia de fase: 6,8ohms
Inductancia: 4,8mH ± 20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificaciones de la caja de cambios

Tipo de caja de cambios: Planetario
Relación de transmisión: 5,18:1
Eficiencia: 90%
Juego en vacío: <=3grado
Par máximo permitido: 3Nm(425oz.in)
Momento Par admisible: 5Nm(708oz.in)
Carga axial máxima del eje: 5N
Carga radial máxima del eje: 25N

Especificaciones físicas

Tamaño del marco: 28 x 28mm
Longitud del motor: 44,5mm
Reductor Longitud: 29.2mm
Diámetro del eje: Φ6mm
Longitud del eje: 18mm
Longitud del corte en D: 12mm
Número de clientes potenciales: 4
Longitud del cable: 500mm
Peso: 184g

Conexión

A+	A-	B+	B-
Negro	Verde	Rojo	Azul

Tipo de producto
Tipo de producto	Paso a paso engranado
Especificación Eléctrica
Bipolar/Unipolar	Bipolar
Corriente (A)	0.67
Inductancia(mH)	4.8
Resistencia de fase(ohms)	6.8
Torque de sujeción sin caja de cambios(N.m)	0.1
¿Tiene curva de par/empuje?	No
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	6
Eje simple/eje doble	Eje único
Juego	<=3deg
Longitud del cable(mm)	500
Longitud del cuerpo(mm)	71.7
Longitud del eje(mm)	18
Método de inventario	Inventario dedicado
No. de cables	4
Peso(gramos)	400
Relación de transmisión(xx:1)	5.18
Tamaño(mm)	Nema 11 (28 x 28)
Tipo de caja de cambios	Economía Planetaria
Tipo de eje de salida	D
