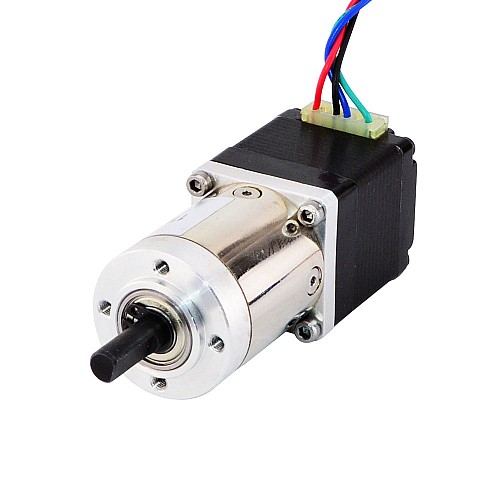

PasoA paso Nema 11 L=31mm con eje trasero y Relación de transmisión Reductor planetario 14:1

1 Comentarios - Escribir Comentario

M$689.60

5 o más M$655.60

10 o más M$624.60

50 o más M$596.60

100 o más M$571.00

En stock: 10000
Modelo: 11HS12-0674D-PG14
Peso bruto: 0.36kg
Certificado: ISO, CE, UKCA, RoHS

Opciones Disponibles

Nave de

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¿Qué significa «producto usado»?

Para clientes en EE. UU., Reino Unido, UE, Australia y Rusia, priorice la selección de un almacén local. Para la UE, elija el almacén alemán.
Los beneficios de esta selección incluyen tiempos de entrega más rápidos y costos generales más bajos, ya que no se incurre en derechos de aduana.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Este motor paso a paso Nema 11 con cuerpo de 32mm y corriente nominal de 0,67A, integró una Reductor planetario de relación de transmisión de 13,73: 1. Es una buena solución para aplicaciones con espacio limitado pero que necesitan baja velocidad y/o alto par.

Especificación eléctrica

Número de pieza del fabricante: 11HS12-0674D-PG14
Tipo de motor: paso a paso bipolar
Ángulo de paso: 0,13grados
Par motor sin caja de cambios: 7Ncm(9,9oz.in)
Corriente nominal/fase: 0.67A
Resistencia de fase: 5,6ohms
Inductancia: 4mH ± 20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificaciones de la caja de cambios

Tipo de caja de cambios: Planetario
Relación de transmisión: 13,73:1
Eficiencia: 80%
Juego en vacío: <=3grado
Par máximo permitido: 3Nm(424,8oz.in)
Momento Par admisible: 5Nm(708,1oz.in)
Carga axial máxima del eje: 5N
Carga radial máxima del eje: 25N

Especificaciones físicas

Tamaño del marco: 28 x 28mm
Longitud del motor: 32 mm máx.
Reductor Longitud: 36.8mm
Diámetro del eje: Φ6mm
Longitud del eje: 18mm
Longitud del corte en D: 12mm
Diámetro del eje trasero: Φ5mm
Longitud del eje trasero: 10mm
Número de clientes potenciales: 4
Longitud del cable: 300mm
Peso: 305g

Conexión

A+	A-	B+	B-
Negro	Verde	Rojo	Azul

Tipo de producto
Tipo de producto	Paso a paso engranado
Especificación Eléctrica
Bipolar/Unipolar	Bipolar
Corriente (A)	0.67
Inductancia(mH)	4
Resistencia de fase(ohms)	5.6
Torque de sujeción sin caja de cambios(N.m)	0.07
¿Tiene curva de par/empuje?	Sí
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	6
Eje simple/eje doble	Eje doble
Juego	<=3deg
Longitud del cable(mm)	300
Longitud del cuerpo(mm)	67
Longitud del eje(mm)	18
Método de inventario	Inventario dedicado
No. de cables	4
Peso(gramos)	400
Relación de transmisión(xx:1)	13.73
Tamaño(mm)	Nema 11 (28 x 28)
Tipo de caja de cambios	Economía Planetaria
Tipo de eje de salida	D

File	Size
11HS12-0674D-PG14_Full_Datasheet.pdf	144.8KB	Download
11HS12-0674D-PG14.STEP	1.1MB	Download
11HS12-0674D-PG14_Torque_Curve.pdf	141.84KB	Download
11HS12-0674D_Torque_curve.pdf	212.33KB	Download
