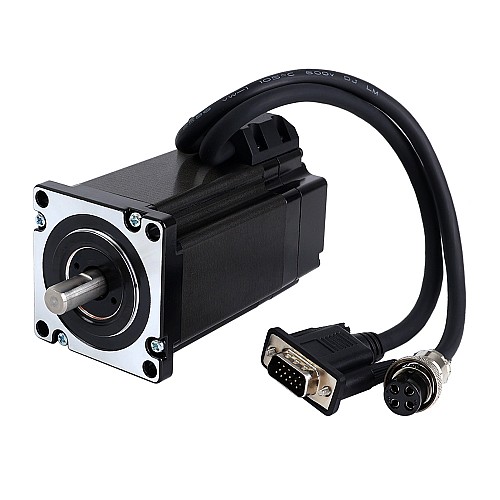

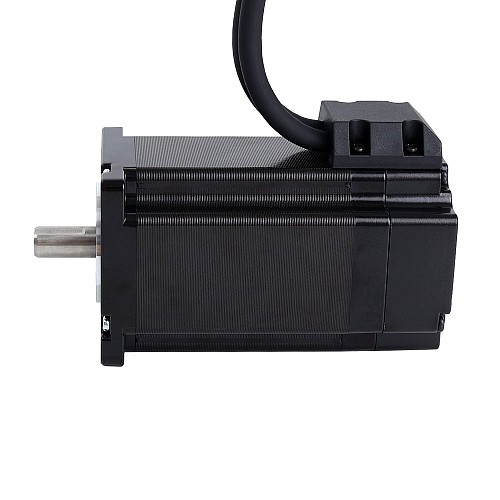

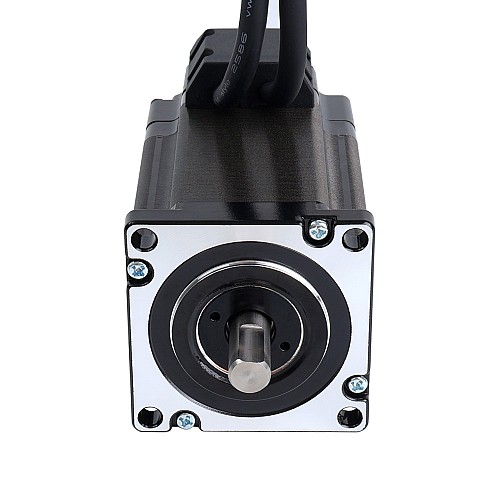

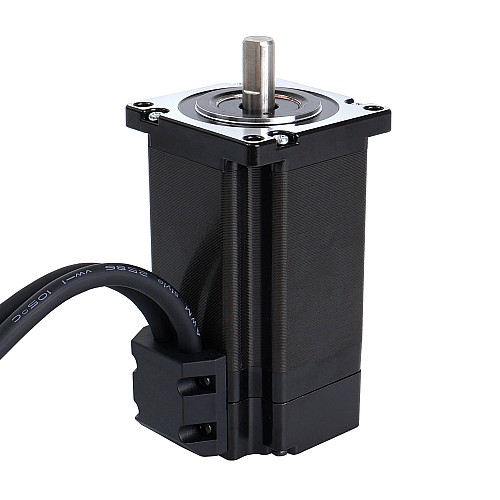

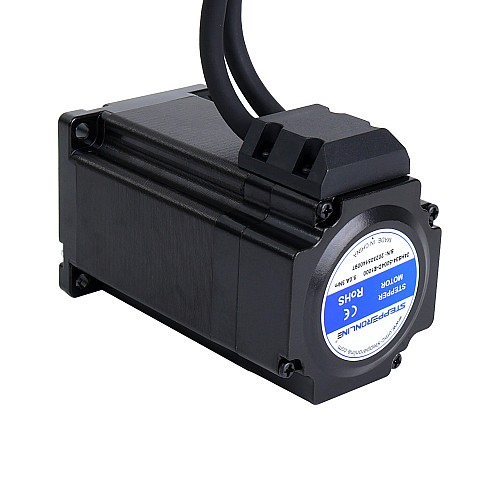

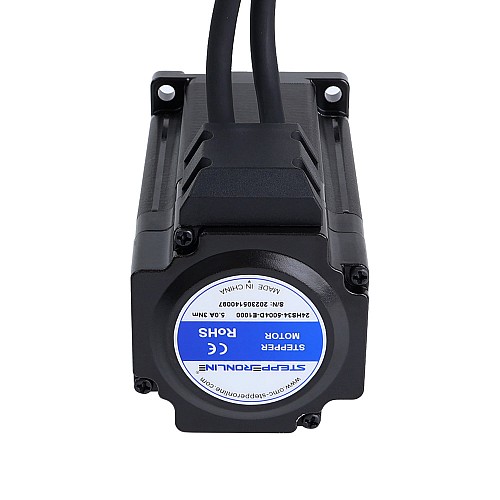

Motor paso a paso de bucle cerrado Nema 24 serie S 3,0Nm(424,83oz.in) codificador 1000PPR(4000CPR)

0 Comentarios - Escribir Comentario

M$675.00

5 o más M$647.00

10 o más M$621.40

50 o más M$597.80

100 o más M$575.80

En stock: 10000
Modelo: 24HS34-5004D-E1000
Peso bruto: 1.74kg
Certificado: ISO, CE, UKCA, RoHS

Opciones Disponibles

Nave de (Haga clic en país para stock en directo)

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Especificación eléctrica

Número de pieza del fabricante: 24HS34-5004D-E1000
Número de fase: 2
Ángulo de paso: 1,8grados
Par de retención: 3,0Nm(424,83oz.in)
Corriente nominal/fase: 5,0A
Resistencia de fase: 0,52ohmios ± 10%
Inductancia: 2.1mH ± 20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificación física

Tamaño del marco: 60 x 60mm
Longitud del cuerpo: 111mm
Diámetro del eje: Φ10mm
Longitud del eje: 21mm
Longitud del eje D-CUT: 15mm
Longitud del cable: 300mm
Peso: 1,52kg

Especificación del codificador

Tipo de circuito de salida: tipo diferencial
Tipo de codificador: incremental óptico
Resolución del codificador: 1000PPR(4000CPR)
Canales de señal de salida: 2 canales
Voltaje de suministro mínimo: 4V
Voltaje de suministro máx.: 5V
Corriente de salida: 100mA
Alto voltaje de salida: 5V
Salida de bajo voltaje: 4,5V.
Frecuencia de salida máx.: 60kHZ

Conexión

ALFILER	1	2	3	4
Motor	A+	A-	B+	B-

ALFILER	2	3	1	13	11	12
codificador	CCV	EGND	EA+	EA-	EB+	EB-

El soporte aplicable para este motor es ST-M13.

El motor viene con un cable altamente flexible que se puede doblar 8 millones de veces sin fallar.

Tipo de producto
Tipo de producto	Motor paso a paso de circuito cerrado
Especificación Eléctrica
Canales de señal de salida	2
Corriente nominal(A)	5.0
Inductancia(mH)	2.1
Resistencia de fase(ohms)	0.52
Resolución del codificador	1000PPR
Tipo de circuito de salida	Diferencial
Tipo de codificador	Incrementales ópticos
Torque de sujeción(Ncm)	300
Torque de sujeción(oz.in)	424.83
¿Tiene curva de par/empuje?	Sì
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	10
Longitud del cuerpo(mm)	111
Longitud del eje(mm)	21
Método de inventario	Inventario dedicado
Producción en serie	S
Tamaño(mm)	Nema 24 (60 x 60)
