Kit de bucle cerrado Nema 23 de 3 ejes de la serie TS de 3,0Nm(424,83oz.in) con fuente de alimentación

Kit de bucle cerrado Nema 23 de 3 ejes de la serie TS de 3,0Nm(424,83oz.in) con fuente de alimentación

0 Comentarios - Escribir Comentario

M$4,151.20

5 o más M$4,018.20

10 o más M$3,893.60

50 o más M$3,776.60

100 o más M$3,666.40

Stock: 10000
Model: 3-CLTS30A-V41
Weight: 8.25kg
Location: ISO, CE

Haga clic en país para stock en directo

Enviado desde

China

EE. UU.

Alemania

Reino Unido

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

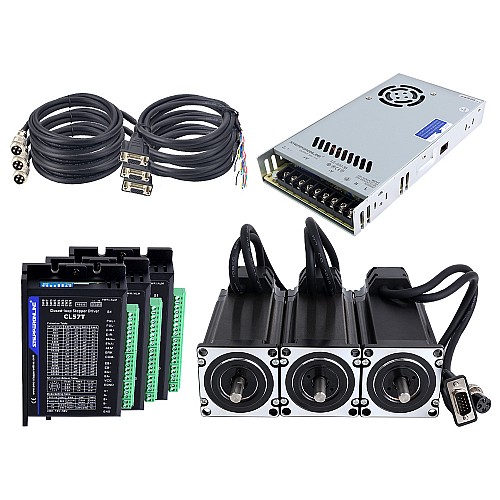

Este kit CNC incluye:

3 x CL57T-V41: Driverses paso a paso de bucle cerrado V4.1 0-8.0A 24-48VCC para motor paso a paso Nema 17, 23, 24
3 x 23HS45-4204D-E1000: Nema 23 Motor paso a paso de circuito cerrado 3.0Nm/424.83oz.in Codificador 1000PPR
1 x LE-400-36: 400W 36V 11.0A 115/230V Fuente de alimentación conmutada Kits de enrutador CNC de motor paso a paso
1 x CABLE-PC-1: cable de depuración RS232
3 x CE2M: Cable de extensión de codificador de 1,7 m(67") de largo para motor paso a paso de circuito cerrado
3 x CM2M-20: RV-4 AWG20 Cable de extensión de motor de 1,7m(67") de largo con enchufe de aviación GX16 para motores paso a paso de bucle cerrado Nema 23 y 24(solo para motor modelo con enchufe de aviación)

Especificación del motor

Número de pieza del fabricante: 23HS45-4204D-E1000
Número de fase: 2
Ángulo de paso: 1,8grados
Par de retención: 3,0Nm(424,83oz.in)
Corriente nominal/fase: 4.2A
Resistencia de fase: 0,82ohmios
Inductancia: 3,6mH ± 20%(1KHz)
Tamaño del marco: 57 x 57mm
Longitud del cuerpo: 135mm
Diámetro del eje: Φ8mm
Longitud del eje: 21mm
Longitud del eje D-CUT: 15mm
Longitud del cable: 300mm
Clase de aislamiento: B 130°C[266°F]

Especificación del codificador

Tipo de circuito de salida: tipo diferencial
Tipo de codificador: incremental óptico
Resolución del codificador: 1000PPR (4000CPR)
Canales de señal de salida: 2 canales
Voltaje de suministro mínimo: 4V
Voltaje de suministro máx.: 5V
Corriente de salida: 100mA
Alto voltaje de salida: 5V
Salida de bajo voltaje: 4,5V
Frecuencia de salida máx.: 60kHZ

Conexión de motor y codificador

ALFILER	1	2	3	4
Motor	A+	A-	B+	B-

ALFILER	2	3	1	13	11	12
codificador	CCV	EGND	EA+	EA-	EB+	EB-

Conexión del cable de extensión del motor

ALFILER	1	2	3	4
Color	Negro	Verde	Rojo	Azul

Conexión del cable de extensión del codificador

ALFILER	2	3	1	13	11	12
Color	Rojo	Blanco	Negro	Azul	Amarillo	Verde

Especificación del Drivers

Voltaje de entrada 24-48 VDC, corriente máxima de salida 0-8.0A
Bucle cerrado, elimina la pérdida de sincronización
Interfaz de depuración RS232 disponible
No necesita un margen de par alto
Rango de velocidad de funcionamiento más amplio
Calentamiento del motor reducido y más eficiente
Movimiento suave y ruido de motor súper bajo
Protecciones por sobretensión, sobrecorriente y error de seguimiento de posición

Especificación de fuente de alimentación

Número de pieza: LE-400-36
Voltaje de entrada: 115/230VCA±20%
Frecuencia de entrada: 47-63Hz
Corriente de entrada: 40A/230VAC
Voltaje de salida: 36V
Corriente de salida: 11,0A
Potencia de salida nominal: 400W
Corriente de fuga: <0,5mA/230VCA
Dimensiones: 215*115*30mm (largoxanchoxalto)
Filtro EMI interno
Alta eficiencia y bajo coste
Enfriamiento por aire forzado mediante ventilador CC incorporado
Protecciones contra sobrecorriente, sobretensión, cortocircuito y sobrecalentamiento

Poco a poco iremos sustituyendo las fuentes de alimentación de este kit por el último modelo: LE-400-36. La nueva fuente de alimentación es una fuente de alimentación ultrafina optimizada para la automatización industrial. Durante el proceso de reemplazo, cada almacén puede enviar aleatoriamente versiones nuevas y antiguas.

El CL57T de este kit es la última versión 4.1 que, en comparación con la versión 4.0, abre la interfaz RS232 y proporciona un cable de depuración de forma gratuita, lo que facilita la configuración de parámetros.

El motor viene con un cable altamente flexible que se puede doblar 8 millones de veces sin fallar.

TENGA EN CUENTA: el cable negro grueso se puede usar para proteger, pero no es necesario, por lo que puede dejarlo desconectado.

Tipo de producto
Tipo de producto	Kit de Crcuito Cerrado
Especificación Eléctrica
Canales de señal de salida	3
Corriente nominal(A)	4.2
Inductancia(mH)	3.6
Número de ejes	3
Referencia de voltaje de entrada(V)	24 - 48DC
Resistencia de fase(ohms)	0.82
Resolución del codificador	1000PPR
Tipo de circuito de salida	Tipo diferencial
Tipo de codificador	Incrementales ópticos
Torque de sujeción(Ncm)	300
Torque de sujeción(oz.in)	424.83
Voltaje de entrada(V)	18 - 50DC
¿Tiene curva de par/empuje?	Sí
Especificación Física
Diámetro del eje(mm)	8
Fuente de alimentación	Fuente de alimentación
Longitud del cable(mm)	300
Longitud del cuerpo(mm)	138
Longitud del eje(mm)	21
Método de inventario	Inventario dedicado
Producción en serie	Serie TS
Tamaño(mm)	Nema 23 (57 x 57)
Tipo de eje de salida	D

File	Size
LE-400-36.pdf	229.45KB	Download
MotionStudio_v1.4.10.rar	14.35MB	Download
CL57T-V41_Manual.pdf	1.22MB	Download
Software_manual.pdf	269.98KB	Download
23HS45-4204D-E1000.STEP	4.09MB	Download
23HS45-4204D-E1000_Full_Datasheet.pdf	153.57KB	Download
23HS45-4204D-E1000_Torque_Curve.pdf	83.63KB	Download
