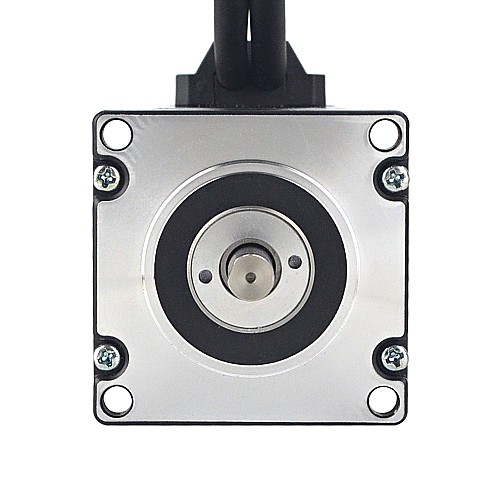

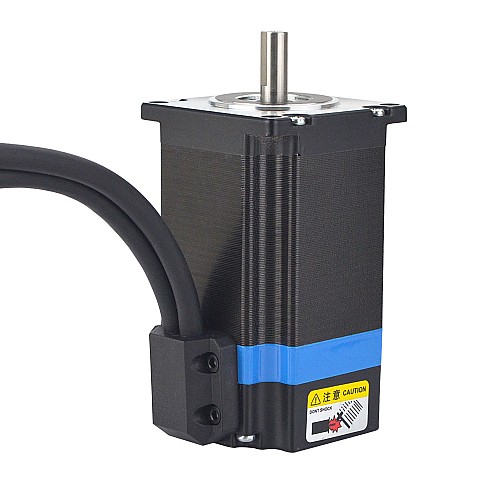

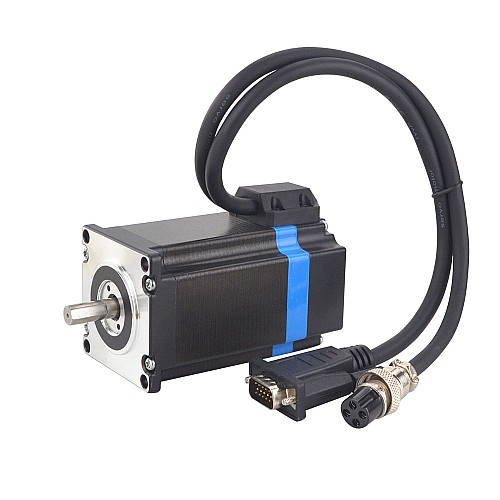

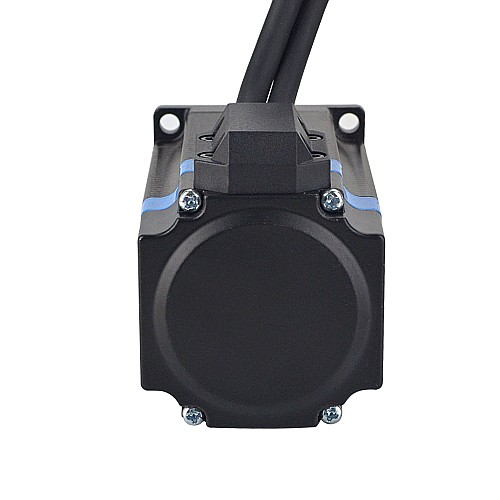

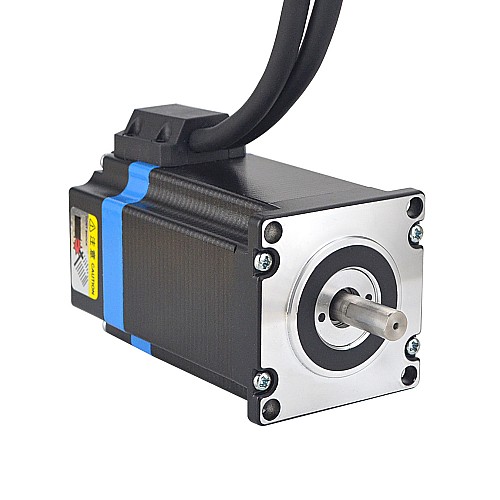

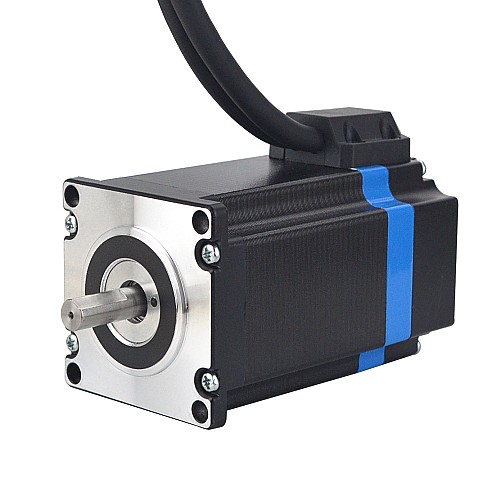

Motor paso a paso de circuito cerrado Nema 23 1.85Nm/262.03oz.in Codificador 1000CPR

0 Comentarios - Escribir Comentario

M$0.00

In Stock: 1
Model: 23HS30-4004D-E1000
Gross Weight: 1.30kg
Certificated: ISO, CE, UKCA, RoHS

Sold: 37

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

Este producto tiene una cantidad mínima de 999

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

Especificación del motor

Número de pieza del fabricante: 23HS30-4004D-E1000
Tipo de motor: paso a paso bipolar
Ángulo de paso: 1,8 grados
Tamaño del marco: 57 x 57 mm
Par de retención: 1,85 Nm (262,03 oz.in)
Corriente nominal/fase: 4 A
Diámetro del eje: Φ8 mm
Longitud del eje: 21 mm
Longitud del eje de corte en D: 15,5 mm
Resistencia de fase: 0,5 ohmios
Inductancia: 2,1 mH ± 20 % (1 KHz)
Número de clientes potenciales: 4
Longitud del cable: 300 mm

Especificación del codificador

Tipo de circuito de salida: tipo diferencial
Resolución del codificador: 1000
Canales de señal de salida: 2 canales
Voltaje de suministro mínimo: 4V
Voltaje de suministro máx.: 5V
Corriente de salida: 100mA
Alto voltaje de salida: 5V
Salida de bajo voltaje: 4,5 V.
Frecuencia de salida máx.: 60kHZ

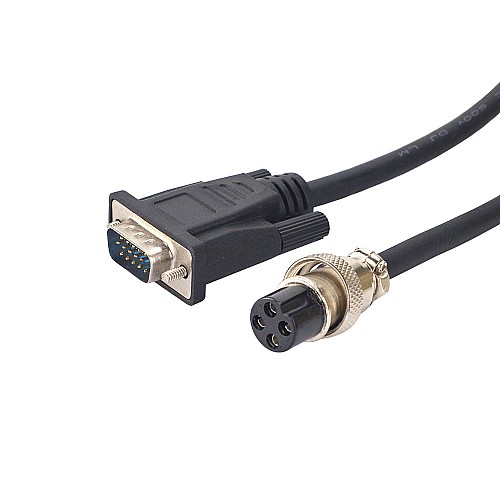

Conexión

ALFILER	1	2	3	4
Motor	A+	A-	B+	B-

ALFILER	2	3	1	13	11	12
codificador	CCV	EGND	EA+	EA-	EB+	EB-

Recursos

Hoja de datos del motor: 23HS30-4004D-E1000.pdf
Curva de par: 23HS30-4004D-E1000 Torque Curve.pdf

Por algunas razones, hemos suspendido la producción y venta de este producto y no se puede pedir este producto. Los productos alternativos son 23HS30-5004D-E1000.
