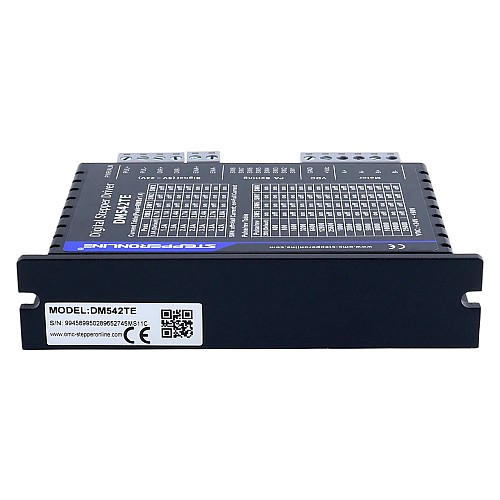

Controlador paso a paso digital serie TE 1,0-4,2A 24-50VDC para motor Nema 17, 23

Los drivers de motores paso a paso de la serie TE son versiones mejoradas basadas en la serie T, que ofrecen una excepcional relación costo-eficacia. Si bien conservan una funcionalidad y un rendimiento casi idénticos a los de la serie T, hemos reducido significativamente el umbral de entrada del producto mediante la optimización de costes, haciendo que los drivers de motores paso a paso de alta calidad sean más accesibles.

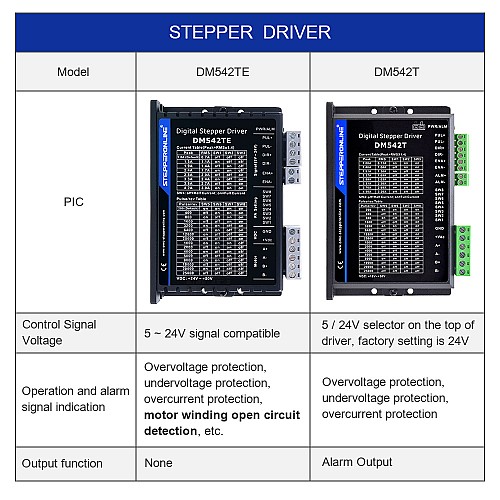

Este es un driver paso a paso digital de la serie TE con una corriente pico de salida de 1,0~4,2 A y un voltaje de entrada de 24~50VCC. Está diseñado para motores paso a paso Nema 17 y 23 con un precio más competitivo que el DM542T.
Funcionalmente, el TE tiene una "Detección de circuito abierto en los devanados del motor" exclusiva. Este monitoreo en tiempo real advierte sobre riesgos de circuito abierto, reduciendo daños en los equipos y tiempo de inactividad, y aumentando la confiabilidad. Las entradas con aislamiento óptico con 5V a 24V permiten una fácil integración con más sistemas de control y simplifican la configuración. Tenga en cuenta que los drivers de la serie TE solo admiten entrada de pulso único.

Características clave

• Detección de circuito abierto en los devanados del motor
• Entradas con aislamiento óptico con 5V a 24V
• Solo admite pulso único
• Admite modo PUL/DIR
• Reducción automática de corriente en reposo
• Protecciones contra sobretensión y sobrecorriente
• Arranque suave sin "saltos" al encender
• La Anti-Resonancia proporciona par óptimo y anula la inestabilidad de rango medio
• Frecuencia de entrada de pulsos de hasta 200kHz, entrada compatible con TTL y con aislamiento óptico
• Adecuado para motores de 2 fases y 4 fases, funciona bien como driver para Nema 17, driver para Nema 23
• 8 corrientes pico seleccionables: 1,00A, 1,50A, 1,90A, 2,40A, 2,80A, 3,30A, 3,80A, 4,20A
• Auto-identificación del motor y auto-configuración de parámetros al encender, ofrece respuestas óptimas con diferentes motores
• La Multi-Microstep permite que una entrada de paso de baja resolución produzca una salida de micropaso más alta, ofreciendo así un movimiento del motor más suave
• 16 resoluciones de micropaso seleccionables: 200, 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000

Especificaciones eléctricas

• Corriente pico de salida: 1,0~4,2A(0,7~3,0 RMS)
• Voltaje de entrada: +24~50VCC
• Voltaje de entrada lógica: 5~24VCC
• Corriente de entrada lógica: 7~20mA
• Frecuencia de entrada de pulsos: 0~200kHz
• Ancho de pulso: 2,5µs
• Resistencia de aislamiento: 500MΩ

Entorno operativo y otras especificaciones (Tj = 25℃/77℉)

• Enfriamiento: Enfriamiento natural o forzado
• Ambiente: Evitar polvo, niebla de aceite y gases corrosivos
• Humedad: 40% HR – 90% HR
• Temperatura de funcionamiento: 0℃ – 40℃
• Vibración: 10-55Hz / 0,15mm
• Temperatura de almacenamiento: -20℃ – 65℃

Voltajes de conducción recomendados para motores paso a paso
