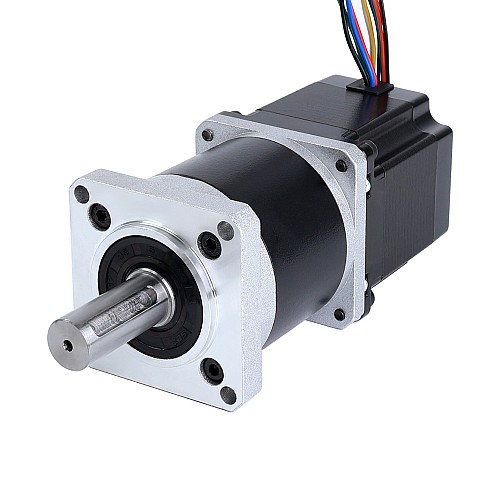

Motor paso a paso Nema 23 con relación de transmisión de caja de cambios 50:1 y codificador magnético 1000PPR(4000CPR)

Motor paso a paso Nema 23 con relación de transmisión de caja de cambios de alta precisión 50:1 y codificador magnético 1000PPR(4000CPR)

-35 %

Motor paso a paso Nema 23 con relación de transmisión de caja de cambios 50:1 y codificador magnético 1000PPR(4000CPR)

0 Comentarios - Escribir Comentario

M$2,696.00

M$1,752.40

En stock: 10000
Modelo: CN-23HS22-2804-HG50-ME1K
Peso bruto: 1.65kg
Certificado: ISO, CE, UKCA, RoHS

Opciones Disponibles

Nave de

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¿Qué significa «producto usado»?

Para clientes en EE. UU., Reino Unido, UE, Australia y Rusia, priorice la selección de un almacén local. Para la UE, elija el almacén alemán.
Los beneficios de esta selección incluyen tiempos de entrega más rápidos y costos generales más bajos, ya que no se incurre en derechos de aduana.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Especificaciones eléctricas

Número de pieza del fabricante: 23HS22-2804-HG50-ME1K
Tipo de motor: paso a paso bipolar
Ángulo de paso: 0,036grados
Par de retención sin caja de cambios: 102Ncm(144,44oz.in)
Corriente nominal/fase: 2,8A
Resistencia de fase: 0,9ohmios
Inductancia: 2,8mH±20%(1KHz)

Especificaciones de la caja de cambios

Tipo de caja de cambios: Planetario
Relación de engranajes: 50:1
Eficiencia: 75%
Reacción sin carga: 1,6°
Máx. Par admisible: 20Nm(2832,8oz.in)
Momento de par admisible: 40Nm(5664oz.in)
Máx. Carga axial: 100N
Máx. Carga radial: 250N
Temperatura ambiente: -10 - 50 ℃
Clase de aislamiento: B 130°C[266°F]
Vida útil: 6000 horas

Especificación del codificador

Tipo de circuito de salida: diferencial
Tipo de codificador: incremental magnético
Resolución del codificador: 1000PPR(4000CPR)
Canales de señal de salida: 3canales
Voltaje de suministro mínimo: 3,3V
Voltaje de alimentación máx.: 5,5V
Corriente de salida: 20mA
Alto voltaje de salida: 5V
Bajo voltaje de salida: 0,2V
Frecuencia de salida máxima: 400kHZ

Especificaciones físicas

Tamaño del marco: 57 x 57mm
Longitud del motor: 55mm
Longitud de la caja de cambios: 61,65mm
Diámetro del eje: Φ14mm
Longitud del eje: 34mm
Longitud del chavetero: 25mm
Número de clientes potenciales: 4
Longitud del cable: 500mm

Conexión de motor y codificador

A+	A-	B+	B-
Negro	Verde	Rojo	Azul

Color del cable	ROJO	Negro	Marrón	Naranja	Azul	Verde	Amarillo	Blanco
Descripción	+5V	EGND	EA+	EA-	EB+	EB-	EZ+	EZ-

Tipo de producto
Tipo de producto	Motor con codificador y freno y caja de cambios
Especificación Eléctrica
Bipolar/Unipolar	Bipolar
Canales de señal de salida	3
Corriente (A)	2.8
Inductancia(mH)	2.8
Motor paso a paso con	Codificador/Engranajes
Resistencia de fase(ohms)	0.9
Resolución del codificador	1000PPR
Tipo de circuito de salida	Diferencial
Tipo de codificador	Magnético Incremental
Torque de sujeción sin caja de cambios(N.m)	1.02
Torque de sujeción(oz.in)	144.44
¿Tiene curva de par/empuje?	No
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	14
Eje simple/eje doble	Eje único
Juego	<=1.6deg
Longitud del cable(mm)	500
Longitud del cuerpo(mm)	116.65
Longitud del eje(mm)	34
Método de inventario	Inventario dedicado
No. de cables	4
Relación de transmisión(xx:1)	50
Tamaño(mm)	Nema 23 (57 x 57)
Tipo de caja de cambios	Caja de cambios planetaria serie HG
Tipo de eje de salida	Chavetero
