Kit de Motor Paso a Paso YS Series de 1 Eje 3.00Nm(424.83oz.in) Nema 23 con Driver y Fuente de Alimentación de 36V

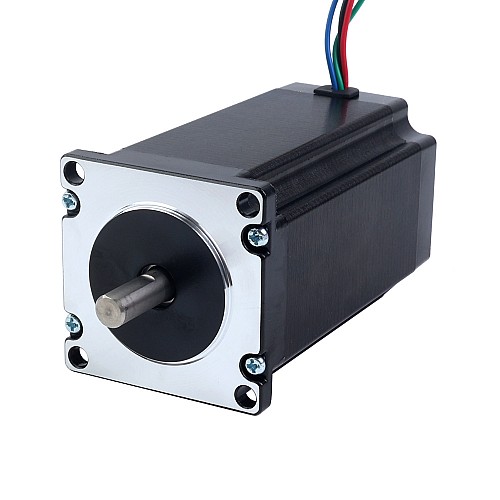

• 1 x 23HS39-5004S: motor paso a paso Nema 23 bipolar 1,8 grados 3,00Nm(424,83oz.in) 5,0A 57 x 57 x 100mm 4 cables

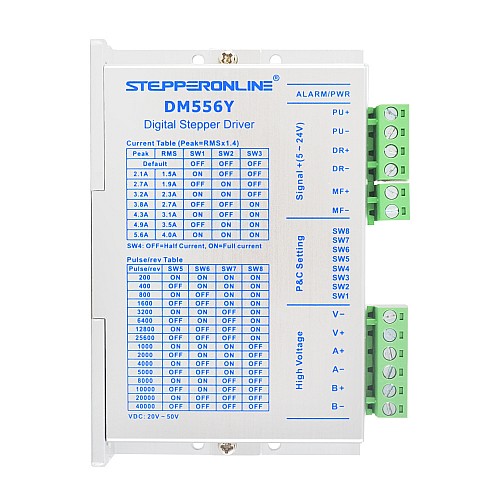

• 1 x DM556Y: controlador paso a paso digital serie Y 1,7-5,6A CC 20V-50V para motor paso a paso Nema 23, 24, 34
• 1 x LRS-150-36: fuente de alimentación conmutada cerrada de 154,8 W, 36V CC, 4,3A, 115/230V CA

Especificación del motor

• Número de pieza del fabricante: 23HS39-5004S
• Tipo de motor: bipolar Motor paso a paso
• Ángulo de paso: 1,8 grados
• Par de retención: 3,00Nm(424,83oz.in)
• Corriente nominal/fase: 5,0A
• Resistencia de fase: 0,6ohms ± 10%
• Inductancia: 2,8mH ± 20%(1KHz)
• Clase de aislamiento: B 130°C [266°F]
• Tamaño del marco: 57 x 57mm
• Longitud del cuerpo: 100mm
• Diámetro del eje: Φ8mm
• Longitud del eje: 21mm
• Longitud del corte en D: 15mm
• Número de cables: 4
• Longitud del cable: 400mm

Especificaciones del controlador

• Corriente máxima de salida: 1,7 - 5,6A(1,2 ~ 4,0RMS)
• Voltaje de entrada: CC 20V ~ 50V
• Corriente de señal lógica: 7 - 15mA(típicamente 10mA)
• Frecuencia de entrada de pulso: 0 - 200kHz
• Ancho de pulso: 2,5μS
• Resistencia de aislamiento: 500MΩ

Especificaciones de la fuente de alimentación

• Número de pieza: LRS-150-36
• Salida de 36V CC 4,3A
• Entrada de CA Rango de voltaje: 85 ~ 132V CA
• Potencia nominal: 154,8W
• Rango de entrada de CA seleccionable mediante interruptor
• Soporta una entrada de sobretensión de 300V CA durante 5 segundos
• Consumo de energía sin carga < 0,5W
• Protecciones: cortocircuito/sobrecarga/sobretensión/sobretemperatura

Conexión
