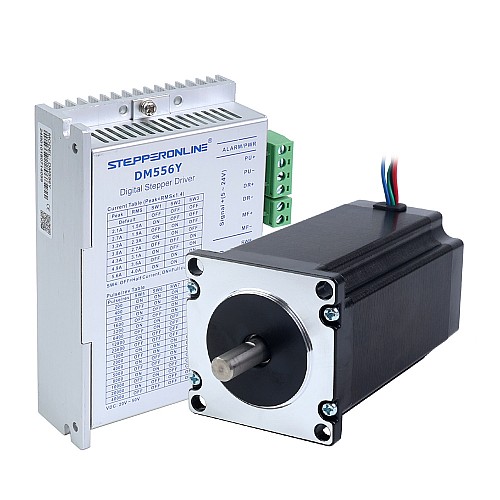

Kit de Motor Paso a Paso YS Series de 1 Eje 3.00Nm(424.83oz.in) Nema 23 con Driver

• 1 x 23HS39-5004S: Motor paso a paso bipolar Nema 23 de 1,8 grados, 3,00Nm(424,83oz.in) 5,0A, 57 x 57 x 100mm, 4 cables
• 1 x DM556Y: Controlador de paso a paso digital de la serie Y de 1,7 a 5,6A, CC de 20V a 50V para motor paso a paso Nema 23, 24, 34

Especificación del motor

• Número de pieza del fabricante: 23HS39-5004S
• Tipo de motor: Motor paso a paso bipolar
• Ángulo de paso: 1,8 grados
• Par de retención: 3,00Nm(424,83oz.in)
• Corriente nominal/fase: 5,0A
• Resistencia de fase: 0,6ohms ± 10%
• Inductancia: 2,8mH ± 20%(1KHz)
• Clase de aislamiento: B 130°C [266°F]
• Tamaño del marco: 57 x 57mm
• Longitud del cuerpo: 100mm
• Diámetro del eje: Φ8mm
• Longitud del eje: 21mm
• Longitud del corte en D: 15mm
• Número de cables: 4
• Longitud del cable: 400mm

Controlador Especificación

• Corriente máxima de salida: 1,7 - 5,6A(1,2 ~ 4,0RMS)
• Voltaje de entrada: CC 20V ~ 50V
• Corriente de señal lógica: 7 - 15mA(típicamente 10mA)
• Frecuencia de entrada de pulso: 0 - 200kHz
• Ancho de pulso: 2,5μS
• Resistencia de aislamiento: 500MΩ

Conexión
