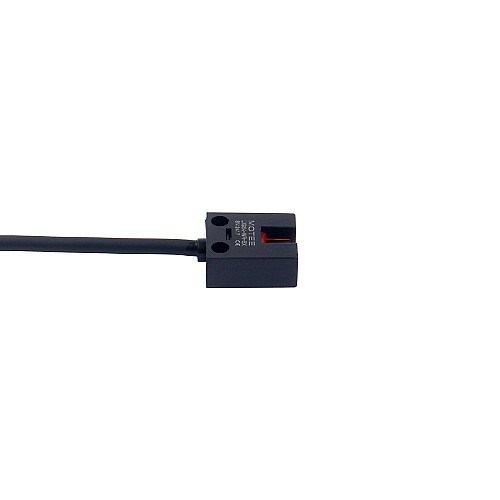

Fotomicrosensor precableado en forma de U ultracompacto EE-SX95

Este sensor de la serie EE-SX95, precableado y de tamaño ultrapequeño en forma de U, ofrece un tipo de salida de NPN y una profundidad de ranura de detección confiable de 6,5mm. Se puede montar mediante tornillos M2 o M3. Cuenta con indicación de ventana de detección para una fácil confirmación de la profundidad de inserción y un indicador brillante para confirmación desde muchas direcciones. Es una solución de detección perfecta para ubicaciones con espacio limitado y proporciona un método compacto y de bajo costo para detectar piezas de trabajo en las industrias automotriz, alimentaria, de transporte y de manipulación de materiales, etc.

Características

• Montaje con tornillos M3 o M2
• Profundidad de ranura de detección confiable de 6,5mm
• Indicación de la ventana de detección para una fácil confirmación de la profundidad de inserción
• Indicador brillante para confirmación desde muchas direcciones
• Se proporcionan salidas con luz encendida y oscuridad encendida
• Circuito de protección contra cortocircuitos de carga proporcionado

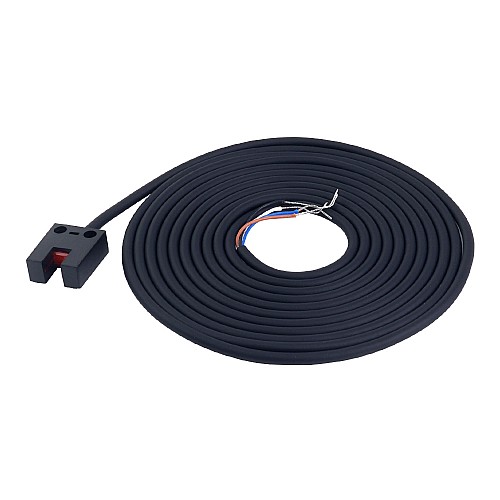

• Longitud del cable de 2 m

Especificaciones

• P/N: EE-SX954-W
• Forma: en forma de U
• Tipo de salida: NPN
• Precisión de repetición: < 0,03mm
• Distancia de detección: 5mm(ancho de ranura)
• Objeto de detección estándar: opaco 1,8x0,8mm mín.
• Recorrido diferencial: 0,025mm máx.*1
• Fuente de luz(longitud de onda): LED infrarrojo(940nm)
• Indicador: Indicador de luz(LED rojo)
• Voltaje de fuente de alimentación: 5 a 24 V CC ±10%, ondulación(p-p): 10% máx.
• Voltaje de fuente de alimentación de carga: 5 a 24 VCC
• Corriente de carga: 50mA máx.
• Corriente APAGADA: 0,5mA máx.
• Corriente de carga de 50mA con una tensión residual de 0,7 V máx.
• Corriente de carga de 5mA con una tensión residual de 0,4 V máx.
