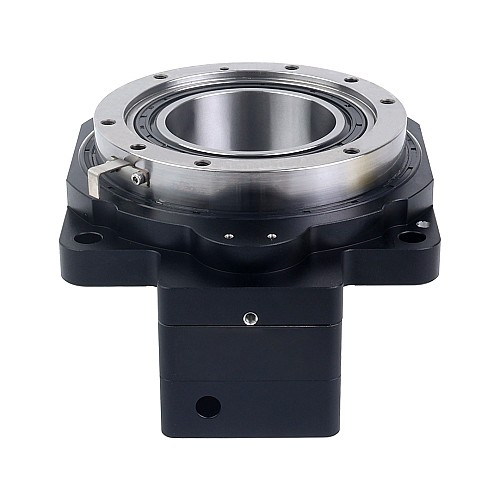

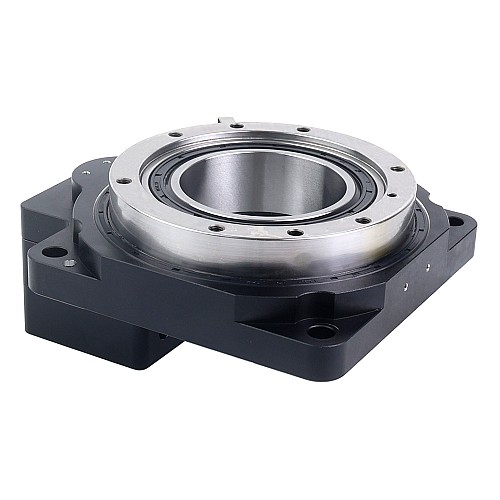

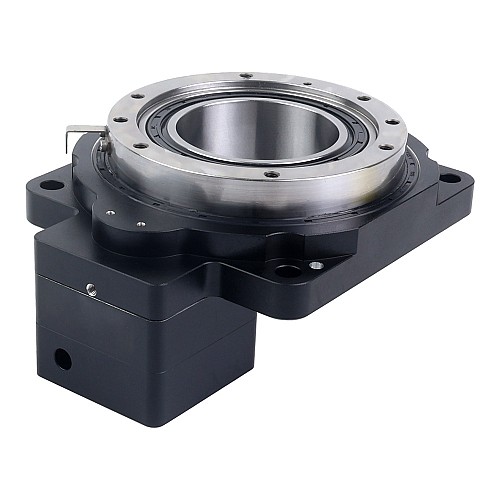

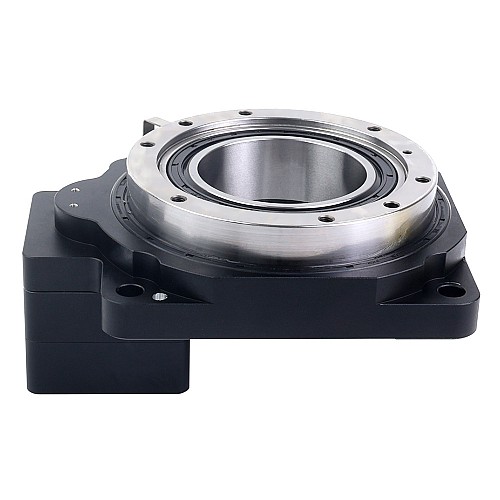

Actuador Giratorio Hueco de 130 mm Relación de engranajes 18:1 Juego 3arc-min para motor paso a paso Nema 23

Esta plataforma de actuador rotatorio hueco se adapta a los motores paso a paso Nema 23 estándar. Presenta una relación de transmisión de 18:1, un par admisible de 20,00Nm(2832,23oz.in), una precisión de posicionamiento de 3arcmin y una precisión de posicionamiento repetido de 15arcsec.
Su cojinete de rodillos cruzados garantiza una alta precisión, un par estable y una gran capacidad de carga. El diseño hueco de 360 ​​grados permite un posicionamiento preciso en cualquier ángulo, compatible con motores paso a paso o servomotores. Ideal para automatización, dispensación de pegamento, embalaje, inspección, impresión láser, clasificación y robótica.

Especificaciones físicas

• Número de pieza: HRP130KH-G18-D8
• Relación de transmisión: 18:1
• Tipo de caja de cambios: Actuador Giratorio Hueco
• Material del engranaje: Acero aleado
• Eficiencia: 95%
• Precisión de posición: 3arcmin
• Precisión de posición repetida: ±15 segundos de arco
• Par de apriete permitido: 20,00Nm(2832,23oz.in)
• Momento de inercia permitido: 32,00Nm(4531,57oz.in)
• Momento de inercia: 81556g·cm²
• Carga axial máxima: 2000N
• Carga axial recomendada: 250N
• Carga radial máxima: 4000N
• Velocidad de salida admisible: 200rpm
• Paralelismo de la plataforma: ≤0,010mm
• Saltos de la plataforma: ≤0,010mm
• Ruido: <=65dB
• Clasificación de impermeabilidad: IP40
• Vida útil: 20000horas
• Método de lubricación: Grasa lubricante
• Tamaño del marco de la plataforma: 130 x 130mm

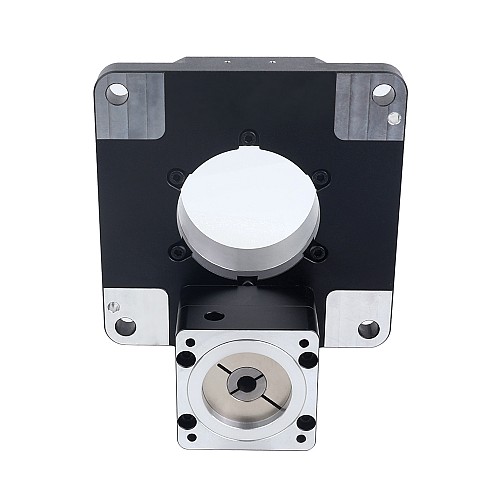

• Tamaño de la brida de montaje: 60 x 60mm
• Diámetro del eje de entrada: Φ8mm
• Longitud máxima del eje de entrada: 34,5mm
• Diámetro de la sección hueca: 62mm
• Altura de la plataforma: 81mm
