Kit CNC paso a paso de 1 eje, motor paso a paso Nema 23 de 3,0 Nm(425oz.in) , controlador y fuente de alimentación

Kit CNC paso a paso de 1 eje, motor paso a paso Nema 23 de 3,0 Nm(425oz.in) , controlador y fuente de alimentación
Kit CNC paso a paso de 1 eje, motor paso a paso Nema 23 de 3,0 Nm(425oz.in) , controlador y fuente de alimentación
Kit CNC paso a paso de 1 eje, motor paso a paso Nema 23 de 3,0 Nm(425oz.in) , controlador y fuente de alimentación
Kit CNC paso a paso de 1 eje, motor paso a paso Nema 23 de 3,0 Nm(425oz.in) , controlador y fuente de alimentación
Kit CNC paso a paso de 1 eje, motor paso a paso Nema 23 de 3,0 Nm(425oz.in) , controlador y fuente de alimentación
Kit CNC paso a paso de 1 eje, motor paso a paso Nema 23 de 3,0 Nm(425oz.in) , controlador y fuente de alimentación
Kit CNC paso a paso de 1 eje, motor paso a paso Nema 23 de 3,0 Nm(425oz.in) , controlador y fuente de alimentación
Kit CNC paso a paso de 1 eje, motor paso a paso Nema 23 de 3,0 Nm(425oz.in) , controlador y fuente de alimentación
1-DM542T-S30
Tipo de eje de salidaD
Diámetro del eje(mm)10
Torque de sujeción(Ncm)300
Torque de sujeción(oz.in)425
Consulta

Descargas

Misma serie
ModeloTipo de eje de salidaDiámetro del eje(mm)Torque de sujeción(Ncm)Torque de sujeción(oz.in)PrecioStock
1-DM542T-23HS30D6.35200283.22M$536.50En stock
1-DM542T-23HS32D8240339.87M$543.90En stock
1-DM542T-23HS45D10300425M$653.98En stock
1-DM542T-S30D10300425M$937.03En stock
1-DM542TE-23HS30D6.35200283.22M$469.72En stock
1-DM542TE-23HS32D8240339.87M$473.60En stock
1-DM542TE-23HS45D10300424.83M$568.32En stock
1-DM542TE-S30D10300424.83M$825.84En stock
1-DM860I-34HS59Chavetero1412001699.68M$1,205.28En stock
1-DM860I-S120Chavetero1412001699.34M$1,591.00En stock
Kit CNC paso a paso de 1 eje, motor paso a paso Nema 23 de 3,0 Nm(425oz.in) , controlador y fuente de alimentación
Este kit CNC incluye: 1 x DM542T: Drivers para motores paso a paso digital 1.0-4.5A 18-50VDC para... Leer más
desde
M$937.03
5 + M$909.65
10 + M$883.75
50 + M$859.51
100 + M$836.39

Haga clic en el país para consultar las existencias en tiempo real.

Devoluciones fáciles

Devoluciones dentro de los 30 días posteriores a la entrega. Contáctenos primero y nosotros nos encargamos del resto.

Leer más
¡Se envía en 24 horas!
Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

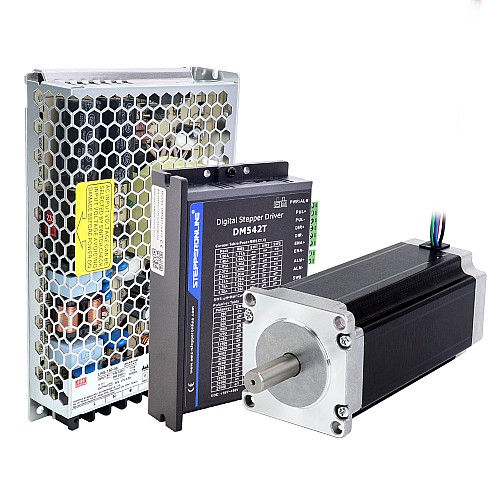

Este kit CNC incluye:

  • 1 x DM542T: Drivers para motores paso a paso digital 1.0-4.5A 18-50VDC para motor paso a paso Nema 17, 23, 24
  • 1 x 23HS45-4204S: Nema 23 Bipolar 3Nm(425oz.in) 4.2A 57x57x113mm Motor paso a paso CNC de 4 cables

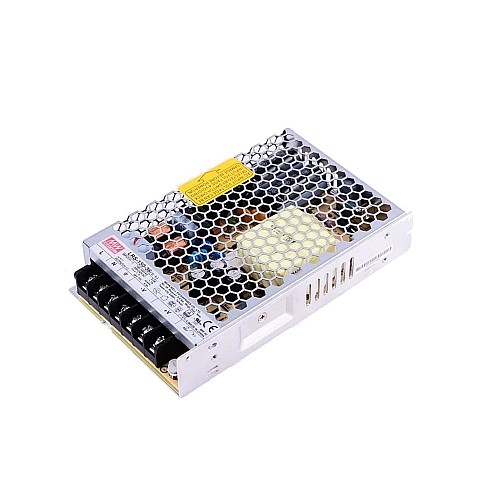

  • 1 x LRS-150-36: Fuente de alimentación conmutada cerrada MEANWELL 154,8W 36VDC 4,3A 115/230VAC

Especificación del motor

  • Número de pieza del fabricante: 23HS45-4204S
  • Tipo de motor: paso a paso bipolar
  • Ángulo de paso: 1,8grados
  • Par de sujeción: 3,0Nm(425oz.in)
  • Corriente nominal/fase: 4,2A
  • Resistencia de fase: 0,88ohms
  • Inductancia: 3,4mH±20%(1KHz)
  • Tamaño delmArco: 57 x 57mm
  • Longitud del cuerpo: 113mm
  • Diámetro del eje: Φ10mm
  • Longitud del eje: 24mm
  • Longitud del corte en D: 20mm
  • Número de cables: 4
  • Longitud del cable: 400mm
  • Clase de aislamiento: B 130°C[266°F]

Especificación del controlador

  • Ancho de pulso: 2,5μS
  • Resistencia de aislamiento: 500Ω
  • Frecuencia de entrada de pulso: 0~200kHz
  • Corriente máxima de salida: 1,0~4,5A(3,2RMS)
  • Voltaje de entrada: +18~50VCC(típico 36VCC)
  • Corriente de señal lógica: 7~16mA(típica 10mA)
  • Soporta modo PUL/DIR
  • Reducción automática de corriente inactiva
  • Protecciones contra sobretensión y sobrecorriente
  • Arranque suave sin “salto” cuando está encendido
  • Selector de voltaje lógico de 5V/24V, configuración predeterminada 24V
  • La antirresonancia proporciona un par óptimo y anula la inestabilidad de rango medio
  • Frecuencia de entrada de pulsos de hasta 200KHz, compatible con TTL y entrada ópticamente aislada
  • Adecuado para motores de 2 y 4 fases, funciona bien como controlador nema 17 y controlador nema 23
  • 8 corrientes máximas seleccionables que incluyen 1,00A, 1,46A, 1,91A, 2,37A, 2,84A, 3,31A, 3,76A, 4,50A
  • La identificación automática del motor y la configuración automática de parámetros cuando se encienden ofrecen respuestas óptimas con diferentes motores
  • Multi-Stepping permite una entrada por pasos de baja resolución para producir una salida de micropasos más alta, por lo que ofrece un movimiento del motor más suave
  • 16 resoluciones de micropasos seleccionables que incluyen 200, 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000

Especificación de energía

  • Salida de 36VCC 4,3A
  • Rango de voltaje de entrada de CA: 85 ~ 132VCA
  • Potencia nominal: 154,8W
  • Rango de entrada de CA seleccionable mediante interruptor
  • Soporta una entrada de sobretensión de 300 VCA durante 5 segundos
  • Consumo de energía sin carga < 0,5W
  • Protecciones: Cortocircuito / Sobrecarga / Sobretensión / Sobretemperatura

Conexión

A+
A-
B+
B-
Negro
Verde
Rojo
Azul

Tipo de producto
Tipo de producto Equipo de Circuito Abierto
Especificación Eléctrica
Nº de fase 2
Número de ejes 1
Referencia de voltaje de entrada(V) 24 - 48DC
Torque de sujeción(Ncm) 300
Torque de sujeción(oz.in) 425
Especificación Física
Diámetro del eje(mm) 10
Fuente de alimentación Fuente de alimentación
Producción en serie Serie TS
Tamaño(mm) Nema 23 (57 x 57)
Tipo de eje de salida D
