Kit de enrutador CNC de 4 ejes serie S 3.0Nm(425oz.in) Motor paso a paso Nema 23 y Driver

• 4 x DM542T: Drivers para motores paso a paso digital 1.0-4.5A 18-50VDC para motor paso a paso Nema 17, 23, 24
• 4 x 23HS45-4204S: Nema 23 Bipolar 3Nm(425oz.in) 4.2A 57x57x113mm 4 Cables Motor paso a paso CNC
• 2 x LE-250-36: fuentes deAlimentación conmutadas de 250W, 36V, 6,9A, 115/230V.

Especificación del Driver

• Ancho de pulso: 2,5μS
• Resistencia de aislamiento: 500Ω
• Frecuencia de entrada de pulso: 0~200kHz
• Corriente máxima de salida: 1,0~4,5A(3,2RMS)
• Voltaje de entrada: +18~50VCC(típico 36VCC)
• Corriente de señal lógica: 7~16mA(típica 10mA)
• Soporta modo PUL/DIR
• Reducción automática de corriente inactiva
• Protecciones contra sobretensión y sobrecorriente
• Arranque suave sin “salto” cuando está encendido
• Selector de voltaje lógico de 5V/24V, configuración predeterminada 24V
• La antirresonancia proporciona un par óptimo y anula la inestabilidad de rango medio
• Frecuencia de entrada de pulsos de hasta 200KHz, compatible con TTL y entrada ópticamente aislada
• Adecuado para motores de 2 y 4 fases, funciona bien como controlador nema 17 y controlador nema 23
• 8 corrientes máximas seleccionables que incluyen 1,00A, 1,46A, 1,91A, 2,37A, 2,84A, 3,31A, 3,76A, 4,50A
• La identificación automática del motor y la configuración automática de parámetros cuando se encienden ofrecen respuestas óptimas con diferentes motores
• Multi-Stepping permite una entrada por pasos de baja resolución para producir una salida de micropasos más alta, por lo que ofrece un movimiento del motor más suave
• 16 resoluciones de micropasos seleccionables que incluyen 200, 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000

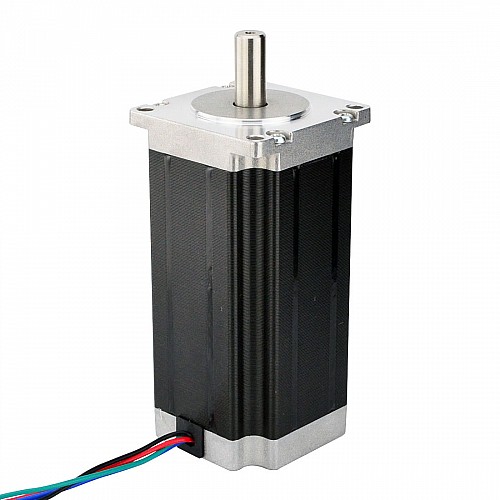

Especificación del motor

• Número de pieza del fabricante: 23HS45-4204S
• Tipo de motor: paso a paso bipolar
• Ángulo de paso: 1,8grados
• Par de retención: 3,0Nm(425oz.in)
• Corriente nominal/fase: 4.2A
• Resistencia de fase: 0,88ohms
• Inductancia: 3,4mH±20 %(1KHz)
• Tamaño del marco: 57 x 57mm
• Longitud del cuerpo: 113mm
• Diámetro del eje: Φ10mm
• Longitud del eje: 24mm
• Longitud del corte en D: 20mm
• Número de clientes potenciales: 4
• Longitud del cable: 400mm
• Clase de aislamiento: B 130°C[266°F]

Conexión

Especificación de potencia

• Voltaje de entrada: 115/230VCA±20%
• Frecuencia de entrada: 47-63Hz
• Corriente de entrada: 40A/230VAC
• Voltaje de salida: 36V
• Corriente de salida: 6,9A
• Potencia de salida nominal: 250W
• Corriente de fuga: <0,5mA/230VCA
• Dimensiones: 215*115*30mm (largoxanchoxalto)
• Filtro EMI interno
• Alta eficiencia y bajo coste
• Enfriamiento por aire forzado mediante ventilador CC incorporado
• Protecciones contra sobrecorriente, sobretensión, cortocircuito y sobrecalentamiento
