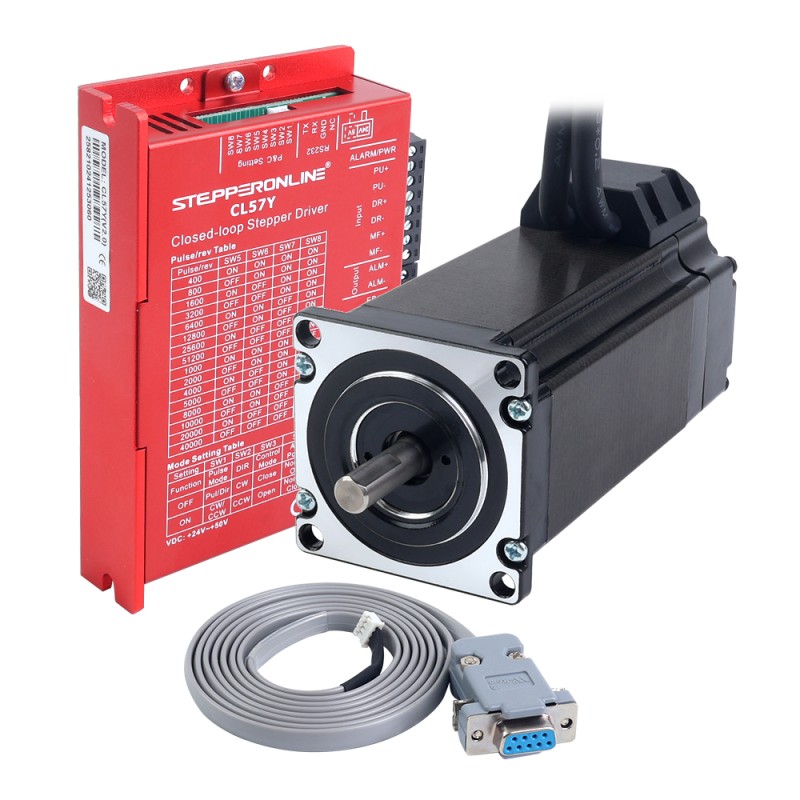

Kit CNC de Motor Paso a Paso de Lazo Cerrado YS Series 1 Eje V2.0 3,00Nm(424,83oz.in) Motor Nema 23 con Cables 1,5m & Driver

• 1 x 23HS40-5004D-E1K-1M5: Motor paso a paso de bucle cerrado Nema 23 serie S 3,00Nm(424,83oz.in) Codificador 1000PPR(4000CPR)
• 1 x CL57Y-V20: Driver de Pasos de Circuito Cerrado Serie Y V2.0 0-7,0A 24-50VDC para Motor Paso a Paso Nema 17, 23, 24
• 1 x CABLE-PC-2: Cable de depuración RS232

Especificación del motor

• Número de pieza del fabricante: 23HS40-5004D-E1K-1M5
• Tipo de motor: Motor paso a paso bipolar
• Ángulo de paso: 1,8 grados
• Par de retención: 3,00Nm(424,83oz.in)
• Corriente nominal/fase: 5,0A
• Resistencia de fase: 0,7ohms ± 10%
• Inductancia: 2,3mH ± 20%(1KHz)
• Clase de aislamiento: B 130°C [266°F]
• Tamaño del marco: 57 x 57mm
• Longitud del cuerpo: 122mm
• Diámetro del eje: Φ8mm
• Longitud del eje: 22mm
• Longitud del corte en D: 15mm
• Longitud del cable: 1500mm

Codificador Especificación

• Tipo de circuito de salida: Tipo diferencial
• Tipo de codificador: Incremental óptico
• Resolución del codificador: 1000PPR(4000CPR)
• Canales de señal de salida: 2 canales
• Voltaje de suministro mínimo: 4V
• Voltaje de suministro máximo: 5V
• Corriente de salida: 100 mA
• Alto voltaje de salida: 5V
• Bajo voltaje de salida: 4,5V
• Frecuencia de salida máxima: 60kHz

Especificación del controlador

• Corriente pico de salida: 0~7A(0~5,6RMS)
• Voltaje de entrada: +24~50V CC(normal) 36VCC)
• Corriente de Entrada Lógica: 1~7,5mA(típicamente 10mA
• Frecuencia de entrada de pulso: 0~200kHz
• Resistencia de aislamiento: 10MΩ

Conexión del motor y el codificador
