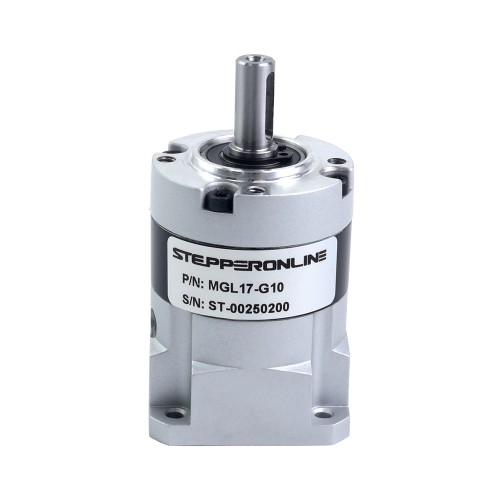

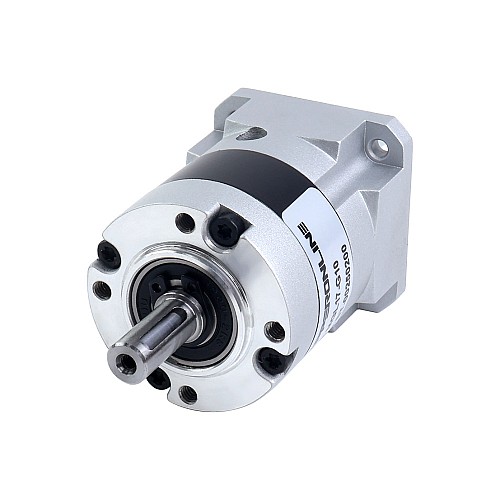

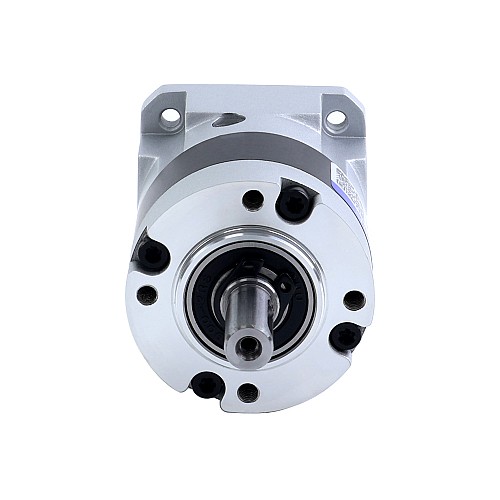

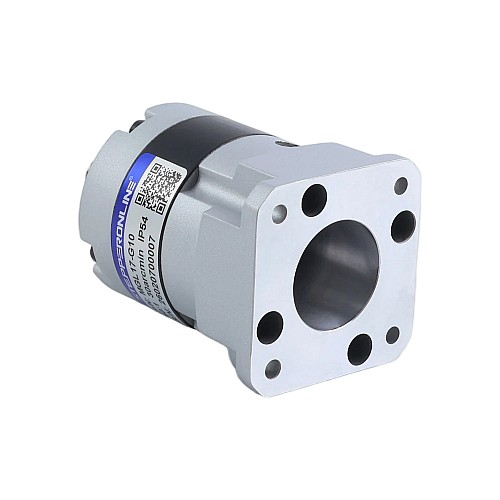

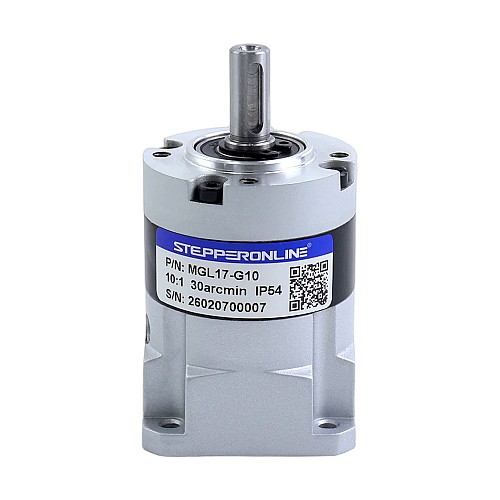

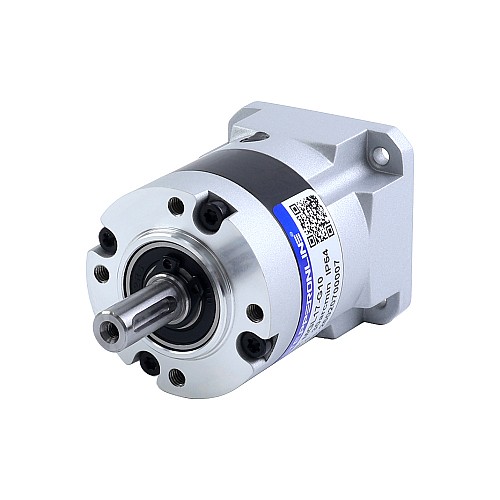

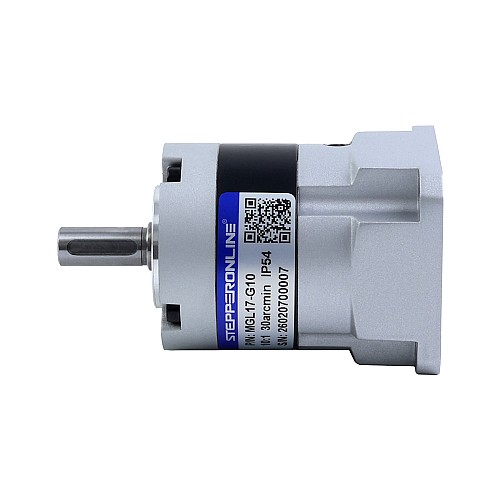

Relación de engranajes caja de engranajes planetarios de la serie MGL 10:1 30arc-min para eje 5mm Motor Nema 17 estándar

Relación de engranajes de la caja de engranajes planetarios de la serie MGL 10:1 Juego de 30arc-min para eje de 5mm Motor paso a paso Nema 17 estándar - MGL17-G10 | StepperOnline

Relación de engranajes caja de engranajes planetarios de la serie MGL 10:1 30arc-min para eje 5mm Motor Nema 17 estándar

0 Comentarios - Escribir Comentario

M$275.00

5 o más M$266.20

10 o más M$258.00

50 o más M$250.20

100 o más M$243.00

En stock: 10000
Modelo: MGL17-G10
Peso bruto: 0.34kg
Certificado: ISO, CE, REACH

Opciones Disponibles

Nave de

China

EE. UU.

Alemania

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¿Qué significa «producto usado»?

Para clientes en EE. UU., Reino Unido, UE, Australia y Rusia, priorice la selección de un almacén local. Para la UE, elija el almacén alemán.
Los beneficios de esta selección incluyen tiempos de entrega más rápidos y costos generales más bajos, ya que no se incurre en derechos de aduana.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

La serie MGL de cajas de engranajes planetarios de alta precisión ofrece una relación de transmisión de 10:1 y un juego máximo de 30arc-min. A diferencia de la serie MG, la serie MGL está especialmente diseñada para soportar motores Nema 17 estándar con ejes estándar, lo que ofrece una mayor flexibilidad en la combinación de motor y caja de engranajes.

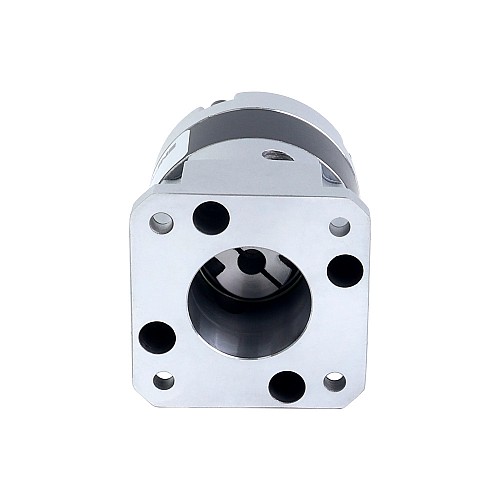

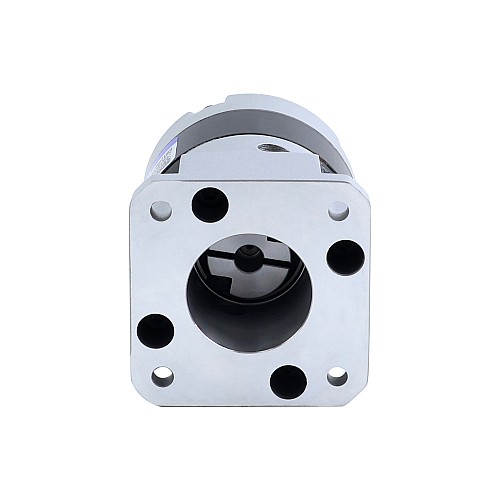

Esta caja de engranajes planetarios en línea está equipada con un acoplamiento de eje de entrada integrado que garantiza compatibilidad con ejes estándar de 5mm de diámetro utilizados en motores paso a paso Nema 17, motores DC sin escobillas y motores DC con escobillas.

Especificaciones de la Caja de Engranajes

Número de parte: MGL17-G10
Tipo de caja de engranajes: Engranaje recto
Material del engranaje: Metalurgia de polvos
Relación de transmisión: 10:1
Eficiencia: 90%
Inercia del rotor: 0,03kg·cm²
Juego en vacío: <=30arcmin
Par máximo permitido: 5Nm(44,25lb-in)
Par momentáneo permitido: 10Nm(88,51lb-in)
Carga axial máxima del eje: 100N
Carga radial máxima del eje: 300N
Ruido: <=55dB
Clasificación de protección: IP54
Vida útil: 20000horas

Especificaciones Físicas

Tamaño del marco: 42 x 42mm
Longitud de la caja de engranajes: 55mm
Velocidad de entrada nominal: 1000rpm
Velocidad de entrada máxima: 2000rpm
Tipo de eje de salida: Chavetero
Diámetro del eje de salida: Φ8mm
Longitud del eje de salida: 21,5mm
Diámetro del eje de entrada: Φ5mm
Longitud del eje de entrada: 21,5-25mm

Estas cajas de engranajes de la serie MGL son ideales para motores Nema 17 estándar con una longitud de eje de 21,5-25mm.

Especificación Física
Diámetro del eje de entrada(mm)	5
Diámetro del eje de salida(mm)	8
Juego	<=30arcmin
Longitud de la caja de cambios(mm)	55
Longitud del eje de entrada(mm)	21.5 - 25
Longitud del eje de salida(mm)	21.5
Material del engranaje	Metalurgia de polvos
Método de inventario	Inventario dedicado
Producción en serie	MGL
Relación de transmisión(xx:1)	10
Tamaño de motor coincidente	Nema 17 Motor paso a paso
Tamaño(mm)	42 x 42
Tipo de caja de cambios	Engranaje recto
Tipo de eje de salida	Chavetero
