Kit de de bucle cerrado de 4 ejes de la serie YS Motor Nema 34 de 12,0Nm(1699,34oz.in) con transformador de CA

Kit CNC de paso a paso de bucle cerrado de 4 ejes de la serie YS Motor Nema 34 de 12,0Nm(1699,34oz.in) con cables de 1,5m y transformador de CA - 4-ACLYS120-1M5 | StepperOnline
Kit CNC de paso a paso de bucle cerrado de 4 ejes de la serie YS Motor Nema 34 de 12,0Nm(1699,34oz.in) con cables de 1,5m y transformador de CA - 4-ACLYS120-1M5 | StepperOnline
Kit CNC de paso a paso de bucle cerrado de 4 ejes de la serie YS Motor Nema 34 de 12,0Nm(1699,34oz.in) con cables de 1,5m y transformador de CA - 4-ACLYS120-1M5 | StepperOnline
Kit CNC de paso a paso de bucle cerrado de 4 ejes de la serie YS Motor Nema 34 de 12,0Nm(1699,34oz.in) con cables de 1,5m y transformador de CA - 4-ACLYS120-1M5 | StepperOnline
Kit CNC de paso a paso de bucle cerrado de 4 ejes de la serie YS Motor Nema 34 de 12,0Nm(1699,34oz.in) con cables de 1,5m y transformador de CA - 4-ACLYS120-1M5 | StepperOnline
Kit CNC de paso a paso de bucle cerrado de 4 ejes de la serie YS Motor Nema 34 de 12,0Nm(1699,34oz.in) con cables de 1,5m y transformador de CA - 4-ACLYS120-1M5 | StepperOnline
Kit CNC de paso a paso de bucle cerrado de 4 ejes de la serie YS Motor Nema 34 de 12,0Nm(1699,34oz.in) con cables de 1,5m y transformador de CA - 4-ACLYS120-1M5 | StepperOnline
Kit CNC de paso a paso de bucle cerrado de 4 ejes de la serie YS Motor Nema 34 de 12,0Nm(1699,34oz.in) con cables de 1,5m y transformador de CA - 4-ACLYS120-1M5 | StepperOnline
Kit de de bucle cerrado de 4 ejes de la serie YS Motor Nema 34 de 12,0Nm(1699,34oz.in) con transformador de CA
0 Comentarios - Escribir Comentario
M$7,297.40
5 o más M$7,084.20
10 o más M$6,883.40
50 o más M$6,693.40
100 o más M$6,513.80
  • En stock: 10000
  • Modelo: 4-ACLYS120-1M5
  • Peso bruto: 39.71kg
  • Certificado: ISO, CE

Opciones Disponibles

   Comprar
Pregunta
Agregar a la Lista de Deseos Comparar este Producto
Elija un almacén local y obtenga más beneficios!
Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.
¡Se envía en 24 horas!
Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.
Este kit CNC incluye:
  • 4 x 34HS59-6004D-E1K-1M5: Motor paso a paso de bucle cerrado Nema 34 serie S, 12,00Nm(1699,34oz.in), codificador 1000PPR(4000CPR)

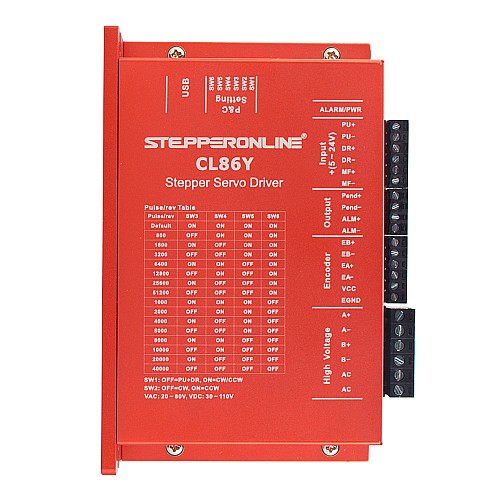

  • 4 x CL86Y: controlador de motor paso a paso de bucle cerrado serie Y, 0-8,5A, 20-80V CA/30-110V CC para motor paso a paso Nema 34
  • 1 x TR1000-A70-A220: transformador de control cuadrado monofásico de 1000VA, 220VAC a 4 x 70VAC, 50/60Hz

Especificaciones del motor

  • Número de pieza del fabricante: 34HS59-6004D-E1K-1M5
  • Tipo de motor: motor paso a paso bipolar
  • Ángulo de paso: 1,8 grados
  • Par de retención: 12,00Nm(1699,34oz.in)
  • Corriente nominal/fase: 6,0A
  • Resistencia de fase: 0,59ohms ± 10%
  • Inductancia: 4,8mH ± 20%(1kHz)
  • Clase de aislamiento: B 130°C [266°F]
  • Tamaño del marco: 86 x 86mm
  • Longitud del cuerpo: 174mm
  • Diámetro del eje: Φ14mm
  • Longitud del eje: 37mm
  • Longitud del eje de la ranura: 25mm
  • Longitud del cable: 1500mm

Especificación del codificador

  • Tipo de circuito de salida: tipo diferencial
  • Tipo de codificador: incremental óptico
  • Resolución del codificador: 1000PPR(4000CPR)
  • Canales de señal de salida: 2 canales
  • Voltaje de suministro mínimo: 4V
  • Voltaje de suministro máximo: 5V
  • Corriente de salida: 100 mA
  • Alto voltaje de salida: 5V
  • Bajo voltaje de salida: 4,5V
  • Frecuencia de salida máxima: 60kHz

Especificación del controlador

  • Corriente pico de salida: 0 ~ 8,5A (0 ~ 6 RMS)
  • Voltaje de entrada: 20~80V CA/30~110V CC (típico 48/60V CC)
  • Corriente de señal lógica: 7~16mA(típico 10mA)
  • Frecuencia de entrada de pulso: 0~200kHz
  • Ancho de pulso: 2,5μS
  • Resistencia de aislamiento: 500MΩ

Especificaciones del transformador

  • Número de pieza: TR1000-A70-A220
  • Fase: monofásica
  • Potencia: 1000VA
  • Voltaje nominal primario: 4 x 70VAC,
  • Voltaje de carga: 220VAC ± 5%
  • Frecuencia: 50/60Hz
  • Estructura de la bobina: cuadrada
  • Clase de aislamiento: clase B(130℃)
  • Tamaño del marco: 169 x 127 x 165mm
  • Distancia del orificio de instalación: 136 x 105mm

Conexión del motor y el codificador

A+
A-
B+
B-
Negro
Verde
Rojo
Azul

PIN
Negro
Rojo
Blanco
Amarillo
Verde
Azul
Encoder
EA+
VCC
GND
EB+
EB-
EA-

Se han configurado las funciones comunes de los controladores de la serie Y y se pueden utilizar sin depuración. Si se requiere una depuración adicional, haga clic aquí para comprar el cable de depuración necesario.
El motor viene con un cable altamente flexible que se puede doblar 8 millones de veces sin fallar.
Tipo de producto
Tipo de producto Kit de Crcuito Cerrado
Especificación Eléctrica
Canales de señal de salida 2
Corriente nominal(A) 6.0
Inductancia(mH) 4.8
Número de ejes 4
Referencia de voltaje de entrada(V) 24 - 80AC / 36 - 110DC
Resistencia de fase(ohms) 0.59
Resolución del codificador 1000PPR
Tipo de circuito de salida Tipo diferencial
Tipo de codificador Incrementales ópticos
Torque de sujeción(Ncm) 1200
Torque de sujeción(oz.in) 1699.34
¿Tiene curva de par/empuje? Sí
Especificación Física
Diámetro del eje(mm) 14
Fuente de alimentación Transformador
Longitud del eje(mm) 37
Método de inventario Inventario dedicado
Producción en serie Serie YS
Tamaño(mm) Nema 34 (86 x 86)
Tipo de eje de salida Chavetero



File Size
34HS59-6004D-E1K-1M5_Torque_Curve.pdf 163.02KB Download
CL86Y.STP 5.44MB Download
Y_Series_Closed_Loop_Driver_Debugging_Software_4.11.zip 31.09MB Download
CL86Y_user_manual.pdf 819.26KB Download
34HS59-6004D-E1K-1M5_Full_Datasheet.pdf 57.37KB Download
