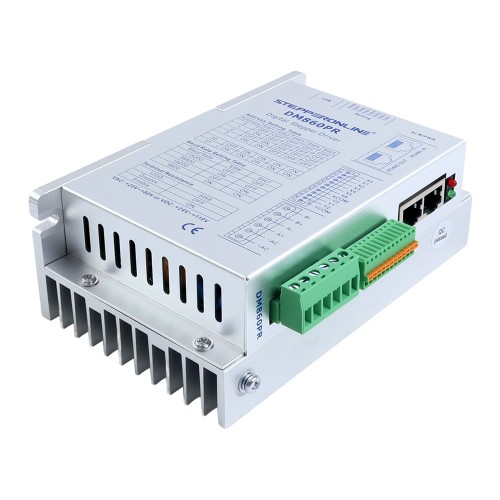

Driver paso a paso Modbus RS485 serie Y 0-6,0A 24-110VDC para motores paso a paso Nema 34

Este driver para motores paso a paso soporta el protocolo estándar Modbus RTU. Ofrece un rendimiento superior con un rango de corriente de 0 a 6,0A y un voltaje de operación de 24 a 110VCC, ideal para motores paso a paso Nema 34.
La nueva generación de driver paso a paso de lazo cerrado basado en DSP de 32 bits combina alto rendimiento, estabilidad y eficiencia de costos con ruido y vibraciones ultrabajos. Con interfaces de E/S versátiles, soporta funciones de movimiento de eje único incluyendo control de posición/velocidad, homing, permitiendo a los usuarios ajustar corriente, configuraciones de micropasos y monitorear el estado del motor en tiempo real mediante comandos de bus.

Características clave

• Tecnología DSP de 32 bits de nueva generación ofrece relación costo-rendimiento superior con estabilidad mejorada, ruido reducido y vibraciones mínimas
• Interfaz de bus RS485 con soporte de protocolo Modbus RTU permite control en red de hasta 31 drivers simultáneamente
• Conjunto completo de interfaces E/S para control total de movimiento de eje único incluyendo regulación posición/velocidad y funciones homing
• Parámetros configurables por bus: ajustes de corriente, resolución de micropasos y ajuste de corriente de rotor bloqueado con monitoreo de estado del motor en tiempo real
• Múltiples modos de control de movimiento soportados: CSP (Posición Síncrona Cíclica), PP (Posición de Perfil), PV (Velocidad de Perfil) y HOME (Búsqueda de Origen)
• 3 salidas diferenciales de alta velocidad optoaisladas para control externo inicio/detención del motor
• 7 entradas single-ended optoaisladas para interfaz de comando externo (habilitar/deshabilitar/parada de emergencia)
• 3 puertos de salida de estado optoaislados para monitoreo de condición del driver e integración del sistema
• Amplio rango de micropasos (400-51.200 pasos/rev) con control de corriente de precisión para reducir calentamiento del motor
• Protección integral: salvaguardas contra sobretensión, subtensión y sobrecorriente

Especificaciones eléctricas

• Corriente de salida continua: 0 - 6,0A(típ. 2,0A)
• Voltaje de entrada: 24 - 110VCC(típ. 48V)
• Corriente de entrada lógica: 7 - 16mA(típ. 10mA)
• Voltaje de entrada lógica: 0 - 30V(típ. 24V)
• Resistencia de aislamiento: 100MΩ

Entorno Operativo y otras Especificaciones (Tj = 25℃/77℉)

• Refrigeración: Refrigeración natural
• Ambiente: Alejarse de otros equipos que generen calor y evitar lugares con polvo, neblina de aceite, gases corrosivos, fuertes vibraciones, gases inflamables y polvo conductor
• Temperatura: 0℃ - 50℃
• Humedad: 40%HR - 90%HR (sin condensación)
• Vibración: 10 - 55Hz/0,15mm
• Temperatura de almacenamiento: -20℃ - 70℃
