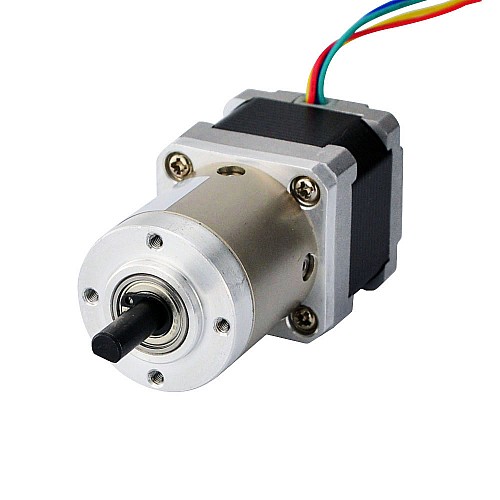

Motor paso a paso Nema 14 Bipolar L=34mm con relación de engranaje 14:1 Reductor planetario

0 Comentarios - Escribir Comentario

M$698.40

5 o más M$662.20

10 o más M$629.40

50 o más M$599.80

100 o más M$572.80

En stock: Pre-orden
Modelo: 14HS13-0804S-PG14
Peso bruto: 0.40kg
Certificado: ISO, CE, UKCA, RoHS

Opciones Disponibles

Nave de

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

Este producto tiene una cantidad mínima de 10

¿Qué significa reservar por adelantado?

Un producto de preventa es un artículo que no está actualmente en stock. Al realizar su pedido, iniciaremos la producción o adquisición específicamente para su compra.

¿Qué significa «producto usado»?

Para clientes en EE. UU., Reino Unido, UE, Australia y Rusia, priorice la selección de un almacén local. Para la UE, elija el almacén alemán.
Los beneficios de esta selección incluyen tiempos de entrega más rápidos y costos generales más bajos, ya que no se incurre en derechos de aduana.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Este motor paso a paso Nema 14 con cuerpo de 34mm y corriente nominal de 1A, integró una reductor planetario de relación de transmisión de 13,73: 1. Es una buena solución para aplicaciones con espacio limitado pero que necesitan baja velocidad y/o alto par.

Especificación eléctrica

Número de pieza del fabricante: 14HS13-0804S-PG14
Tipo de motor: paso a paso bipolar
Ángulo de paso: 0,131grados
Par motor sin caja de cambios: 18Ncm(25,49oz.in)
Corriente nominal/fase: 1.0A
Resistencia de fase: 6,8ohms
Voltaje: 5.4V
Inductancia: 10mH ± 20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificaciones de la caja de cambios

Tipo de caja de cambios: Planetario
Relación de engranajes: 13,73:1
Relación de transmisión: 81%
Juego en vacío: <= 1grado
Par máximo permitido: 4Nm(566,4oz.in)
Momento de par admisible: 8Nm(1132,9oz.in)
Carga axial máxima del eje: 50N
Carga radial máxima del eje: 100N

Especificaciones físicas

Tamaño del marco: 35 x 35mm
Longitud del motor: 34mm
Reductor Longitud: 36,8mm
Diámetro del eje: Φ6mm
Longitud del eje: 18mm
Longitud del corte en D: 12mm
Número de clientes potenciales: 4
Longitud del cable: 500mm
Peso: 400g

Conexión

A+	A-	B+	B-
Rojo	Verde	Amarillo	Azul

Tipo de producto
Tipo de producto	Paso a paso engranado
Especificación Eléctrica
Corriente (A)	1.0
Torque de sujeción sin caja de cambios(N.m)	0.18
¿Tiene curva de par/empuje?	No
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	6
Eje simple/eje doble	Eje único
Juego	<=1deg
Método de inventario	Inventario dedicado
Relación de transmisión(xx:1)	13.73
Tamaño(mm)	Nema 14 (35 x 35)
Tipo de caja de cambios	Economía Planetaria
Tipo de eje de salida	D
