YS Series Kit Motor Paso a Paso de Closed Loop 1 Eje 3,00Nm(424,83oz.in) Nema 23 con Fuente de Alimentación

YS Series Kit Motor Paso a Paso de Closed Loop 1 Eje 3,00Nm(424,83oz.in) Nema 23 con Fuente de Alimentación - 1-CLYS30A | StepperOnline
YS Series Kit Motor Paso a Paso de Closed Loop 1 Eje 3,00Nm(424,83oz.in) Nema 23 con Fuente de Alimentación - 1-CLYS30A | StepperOnline
YS Series Kit Motor Paso a Paso de Closed Loop 1 Eje 3,00Nm(424,83oz.in) Nema 23 con Fuente de Alimentación - 1-CLYS30A | StepperOnline
YS Series Kit Motor Paso a Paso de Closed Loop 1 Eje 3,00Nm(424,83oz.in) Nema 23 con Fuente de Alimentación - 1-CLYS30A | StepperOnline
YS Series Kit Motor Paso a Paso de Closed Loop 1 Eje 3,00Nm(424,83oz.in) Nema 23 con Fuente de Alimentación - 1-CLYS30A | StepperOnline
YS Series Kit Motor Paso a Paso de Closed Loop 1 Eje 3,00Nm(424,83oz.in) Nema 23 con Fuente de Alimentación - 1-CLYS30A | StepperOnline
YS Series Kit Motor Paso a Paso de Closed Loop 1 Eje 3,00Nm(424,83oz.in) Nema 23 con Fuente de Alimentación - 1-CLYS30A | StepperOnline
YS Series Kit Motor Paso a Paso de Closed Loop 1 Eje 3,00Nm(424,83oz.in) Nema 23 con Fuente de Alimentación - 1-CLYS30A | StepperOnline
YS Series Kit Motor Paso a Paso de Closed Loop 1 Eje 3,00Nm(424,83oz.in) Nema 23 con Fuente de Alimentación - 1-CLYS30A | StepperOnline
YS Series Kit Motor Paso a Paso de Closed Loop 1 Eje 3,00Nm(424,83oz.in) Nema 23 con Fuente de Alimentación - 1-CLYS30A | StepperOnline
YS Series Kit Motor Paso a Paso de Closed Loop 1 Eje 3,00Nm(424,83oz.in) Nema 23 con Fuente de Alimentación
0 Comentarios - Escribir Comentario
M$1,479.80
5 o más M$1,436.60
10 o más M$1,395.80
50 o más M$1,357.20
100 o más M$1,320.80
  • En stock: 10000
  • Modelo: 1-CLYS30A
  • Peso bruto: 3.50kg
  • Certificado: ISO, CE

Opciones Disponibles

   Comprar
Pregunta
Agregar a la Lista de Deseos Comparar este Producto
Elija un almacén local y obtenga más beneficios!
Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.
¡Se envía en 24 horas!
Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.
Este kit CNC incluye:
  • 1 x 23HS45-4204D-E1000: Motor paso a paso de bucle cerrado Nema 23 3.00Nm(424.83oz.in) con codificador 1000PPR(4000CPR)
  • 1 x CL57Y: Drivers para motores de circuito cerrado de la serie Y 0-7.0A 24-50VDC para motor Nema 17, 23, 24
  • 1 x LRS-200-36: MEAN WELL 200W 36VDC 5.9A 115/230VAC Enclosed Alimentazione elettrica commutabile
  • 1 x CE2-M2-20: 1.7m(67") Cable de extensión para motor y encoder AWG20

Especificaciones del Motor

  • Número de pieza: 23HS45-4204D-E1000
  • Número de fases: 2
  • Par de retención: 3.00Nm(424.83oz.in)
  • Corriente nominal por fase: 4.2A
  • Resistencia de fase: 0.82ohms
  • Inductancia: 3.6mH ± 20%(1KHz)
  • Tamaño delmArco: 57 x 57mm
  • Longitud del cuerpo: 135mm
  • Diámetro del eje: Φ8mm
  • Longitud del eje: 21mm
  • Longitud del eje tipo D: 15mm
  • Longitud del cable: 300mm
  • Clase de aislamiento: B 130°C[266°F]

Especificaciones del Encoder

  • Tipo de circuito de salida: Tipo diferencial
  • Tipo de encoder: Incremental óptico
  • Resolución del encoder: 1000PPR(4000CPR)
  • Canales de señal de salida: 2 canales
  • Tensión de alimentación mínima: 4.5V
  • Tensión de alimentación máxima: 5V
  • Corriente de salida: 25mA
  • Tensión de salida alta: 4.5V
  • Tensión de salida baja: 4.2-4.3V
  • Frecuencia máxima de salida: 60kHz

Especificaciones del Controlador

  • Corriente de pico de salida: 0~7A(0~5RMS)
  • Tensión de entrada: +24~50VDC(típica 36VDC)
  • Corriente de señal lógica: 7~16mA(típica 10mA)
  • Frecuencia de entrada de pulsos: 0~200kHz
  • Ancho de pulso: 2.5μS
  • Resistencia de aislamiento: 500MΩ

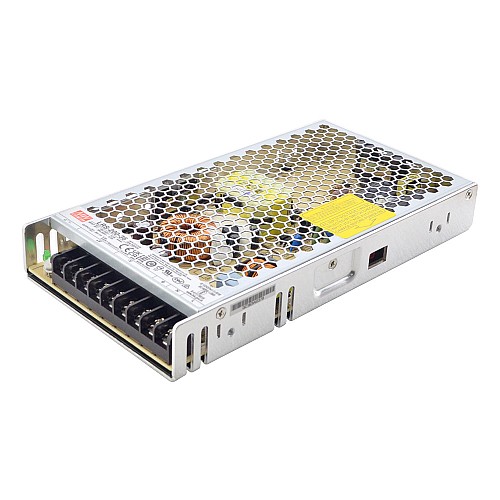

Especificaciones de la Fuente de Alimentación

  • Número de pieza: LRS-200-36
  • Salida de 36 V CC 5.9A
  • Rango de voltaje de entrada CA: 90 ~ 132VAC
  • Potencia nominal: 212.4W
  • Resistencia a prueba de vibración de 5G
  • Resistencia a sobretensión de entrada de 300VAC durante 5 segundos
  • Alta eficiencia, larga vida útil y alta confiabilidad

Conexión del Motor y el Encoder

PIN
1
2
3
4
Motor
A+
A-
B+
B-

PIN
1
2
3
11
12
13
Encoder
EA+
VCC
GND
EB+
EB-
EA-
Las funciones comunes de los controladores de la serie Y han sido configuradas y pueden usarse sin depuración. Si se requiere una depuración adicional, haga clic aquí para comprar el cable de depuración necesario.
El motor incluye un cable altamente flexible que puede doblarse 8 millones de veces sin fallar.
Tipo de producto
Tipo de producto Kit de Crcuito Cerrado
Especificación Eléctrica
Canales de señal de salida 2
Corriente nominal(A) 4.2
Inductancia(mH) 3.6
Número de ejes 1
Referencia de voltaje de entrada(V) 24 - 48DC
Resistencia de fase(ohms) 0.82
Resolución del codificador 1000PPR
Tipo de circuito de salida Tipo diferencial
Tipo de codificador Incrementales ópticos
Torque de sujeción(Ncm) 300
Torque de sujeción(oz.in) 424.83
¿Tiene curva de par/empuje? Sí
Especificación Física
Diámetro del eje(mm) 8
Fuente de alimentación Fuente de alimentación
Longitud del eje(mm) 21
Método de inventario Inventario dedicado
Producción en serie Serie YS
Tamaño(mm) Nema 23 (57 x 57)
Tipo de eje de salida D



File Size
23HS45-4204D-E1000.STEP 4.09MB Download
23HS45-4204D-E1000_Full_Datasheet.pdf 169.62KB Download
23HS45-4204D-E1000_Torque_Curve.pdf 115.23KB Download
LRS-200-36.PDF 971.01KB Download
CL57Y_MANUAL.pdf 790.19KB Download
CL57Y.STEP 3.03MB Download
Y_Series_Stepper_Driver_Debug_Software_7.4.zip 31.1MB Download
