Name: Motor paso a paso de circuito cerrado Nema 11 0.1Nm(14.16oz.in) Codificador 1000PPR(4000CPR) - 11HS18-0674D-E1000|STEPPERONLINE
SKU: 11HS18-0674D-E1000
Price: 1212 MXN
Availability: PreOrder

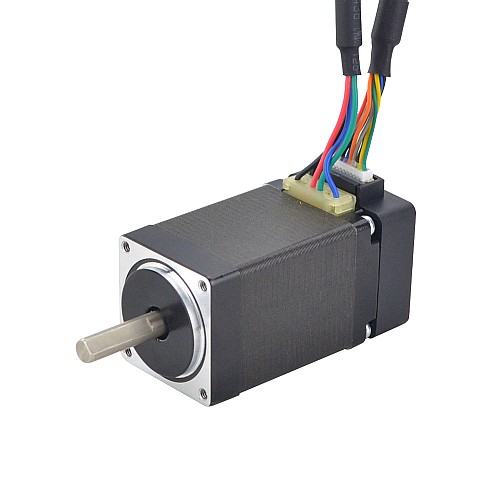

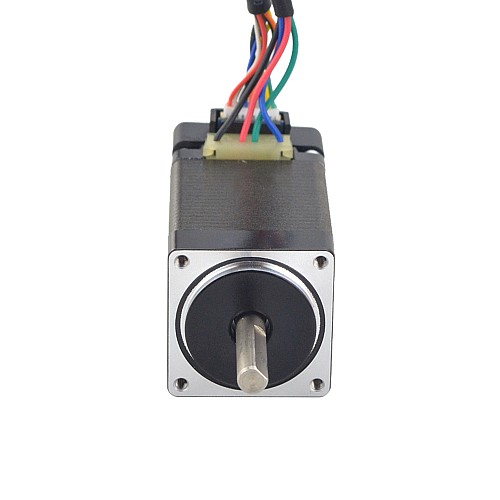

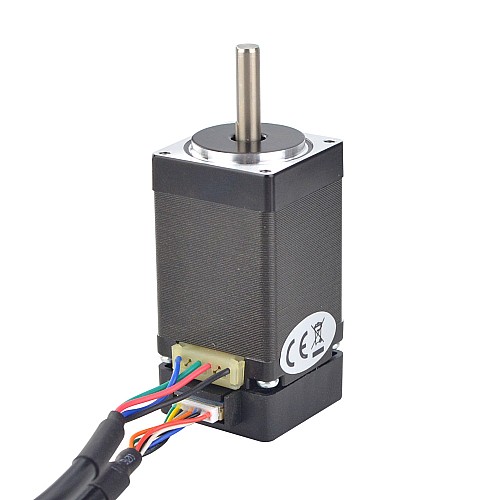

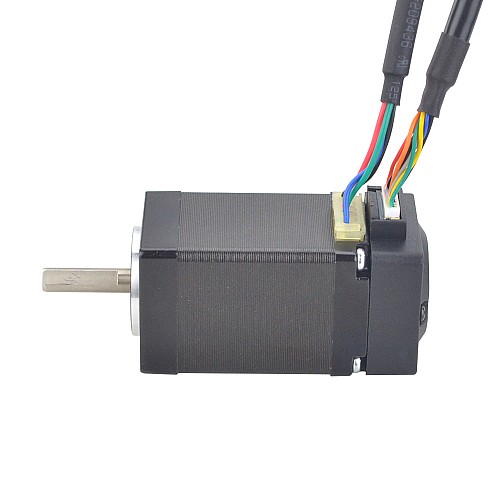

Motor paso a paso de circuito cerrado Nema 11 0.1Nm(14.16oz.in) Codificador 1000PPR(4000CPR)

0 Comentarios - Escribir Comentario

M$1,212.00

5 o más M$1,157.60

10 o más M$1,107.80

50 o más M$1,062.20

100 o más M$1,020.00

In Stock: Preordenar
Model: 11HS18-0674D-E1000
Gross Weight: 0.27kg
Certificated: ISO, CE, UKCA, RoHS

Sold: 90

Haga clic en país para stock en directo

Enviado desde

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

Este producto tiene una cantidad mínima de 10

¿Qué significa reservar por adelantado?

Un producto de preventa es un artículo que no está actualmente en stock. Al realizar su pedido, iniciaremos la producción o adquisición específicamente para su compra.

Especificación eléctrica

Número de pieza del fabricante: 11HS18-0674D-E1000
Número de fase: 2
Ángulo de paso: 1,8grados
Par de retención: 0,1Nm(14,16oz.in)
Corriente nominal/fase: 0.67A
Resistencia de fase: 6,8ohmios ± 10%
Inductancia: 6,0mH ± 20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificación física

Tamaño del marco: 28 x 28mm
Longitud del cuerpo: 63mm
Diámetro del eje: Φ5mm
Longitud del eje: 20mm
Longitud del eje de corte en D: 15mm
Longitud del cable: 300mm
Peso: 0,14kg

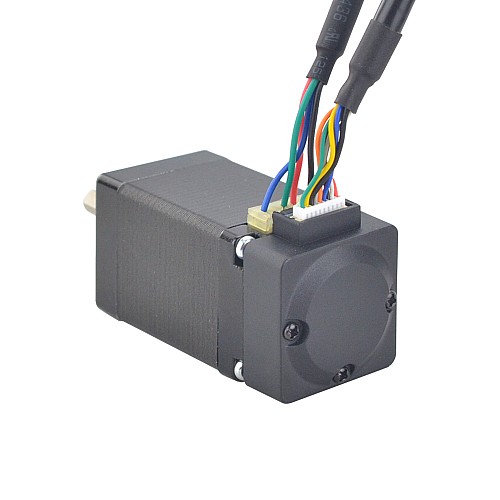

Especificación del codificador

Tipo de circuito de salida: tipo diferencial
Tipo de codificador: incremental óptico
Resolución del codificador: 1000PPR(4000CPR)
Canales de señal de salida: 3canales
Voltaje de suministro mínimo: 4,5V.
Voltaje de suministro máx.: 5,5V
Corriente de salida: 100mA MÁX.
Alto voltaje de salida: ≥Vcc-0.4V
Bajo voltaje de salida: ≤0.4V
Frecuencia de salida máx.: 1,85 HZ

Conexión

ALFILER	1	2	3	4
Motor	A+	A-	B+	B-

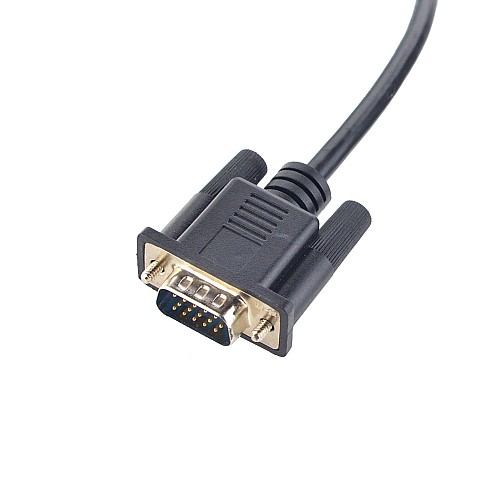

ALFILER	1	2	3	7	8	11	12	13
codificador	EA+	CCV	TIERRA	CAROLINA DEL NORTE	CAROLINA DEL NORTE	EB+	EB-	EA-

Este motor será reemplazado por 11HS18-0674D-E1000-C1 en el futuro. Tenga en cuenta que la longitud del cuerpo se convierte en 63 mm y el codificador tiene alguna diferencia en el voltaje de salida.

Tipo de producto
Tipo de producto	Motor paso a paso de circuito cerrado
Especificación Eléctrica
Canales de señal de salida	3
Corriente nominal(A)	0.67
Inductancia(mH)	6
Resistencia de fase(ohms)	6.8
Resolución del codificador	1000PPR
Tipo de circuito de salida	Diferencial
Tipo de codificador	Incrementales ópticos
Torque de sujeción(Ncm)	10
Torque de sujeción(oz.in)	14.16
¿Tiene curva de par/empuje?	No
Especificación de Freno
Par de freno(oz.in)	14.16
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	5
Longitud del cuerpo(mm)	63
Longitud del eje(mm)	20
Método de inventario	Inventario compartido
Tamaño(mm)	Nema 11 (28 x 28)
