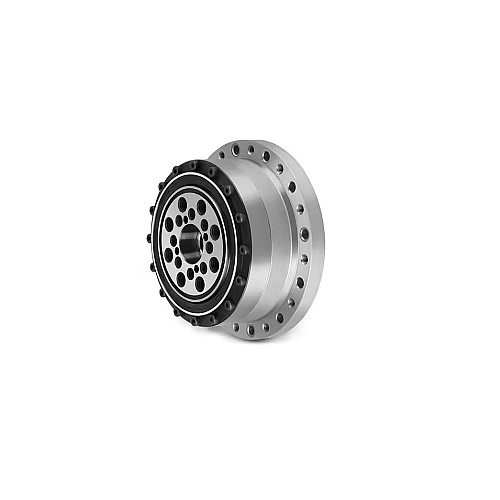

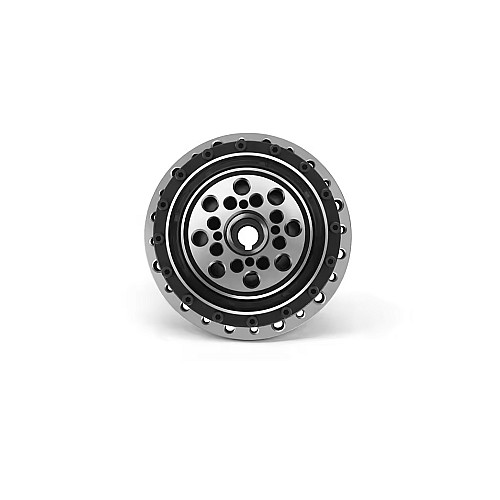

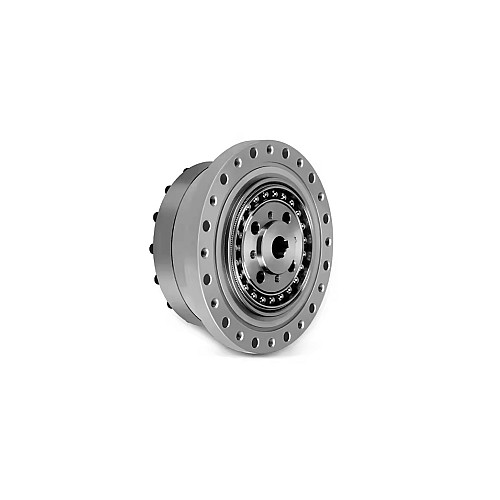

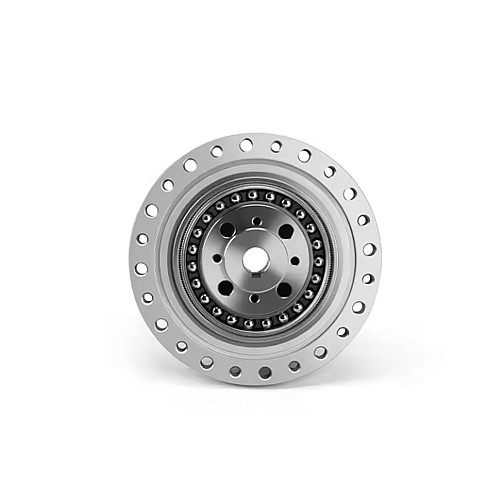

Caja de cambios armónica serie HSS Φ160mm Ratio 100:1 Contragolpe 20arcsec 19mm Diámetro de entrada

Esta Caja de cambios armónica tiene una Relación de transmisión de 100, un Tamaño del marco de Φ160mm y un Diámetro del eje de entrada de 19mm y un juego máximo de 20arcsec.
Las Cajas de cambios armónicas de la serie HSS tienen una estructura flexspline en forma de tambor estándar y rodamientos transversales de rodillos completos altamente rígidos que se pueden usar directamente para soportar cargas externas y se caracterizan por su alta funcionalidad, alta velocidad y alta movilidad.
La estructura simple con alta rigidez y baja holgura permite soportar pares elevados y lograr una excelente precisión de posicionamiento y rotación. Esta caja de cambios armónica se utiliza ampliamente en robots, máquinas herramienta CNC, máquinas textiles, máquinas de impresión, máquinas de embalaje y otros campos.

Características clave

• Entrada y salida coaxiales
• Excelente precisión de posicionamiento y rotación
• Flexspline en forma de copa y rodamiento transversal de rodillos completo de alta rigidez
• Diseño de perfil de diente LS, alta eficiencia de transmisión y bajo ruido.e
• Diseño de estructura compacto y simple con juego entre bajo y cero, conectado directamente al motor y fácil de instalar
• Adoptando un proceso de tratamiento térmico CMP de desarrollo propio y un rectificado fino de trayectoria de 1 um con alta precisión y buena confiabilidad

Especificaciones de la caja de cambios

• Número de pieza: HSS-40-100-I-D19
• Tipo de caja de cambios: Caja de cambios armónica
• Material del engranaje: Acero aleado
• Relación de transmisión: 100:1
• Juego en vacío: <=20arcsec
• Par nominal (velocidad de entrada 2000rpm): 265.00Nm(37527.09oz.in)
• Momento Par permitido: 1080.00Nm(152940.58oz.in)
• Par máximo de arranque y parada: 568.00Nm(80435.41oz.in)
• Velocidad máxima de entrada permitida: 4000rpm
• Velocidad de entrada promedio permitida: 3000rpm
• Vida de servicio: 15000hours

Especificaciones físicas

• Tamaño del marco: Φ160mm
• Longitud de la caja de cambios: 70.5mm
• Tipo de eje de entrada: chavetero
• Diámetro del eje de entrada: Φ19mm

Entorno operativo(Tj = 25℃/77℉)

• Temperatura ambiente: 0-40℃
• Sin salpicaduras de agua o aceite
• No exponer a gases corrosivos o explosivos
• Sin polvo como el polvo metálico
