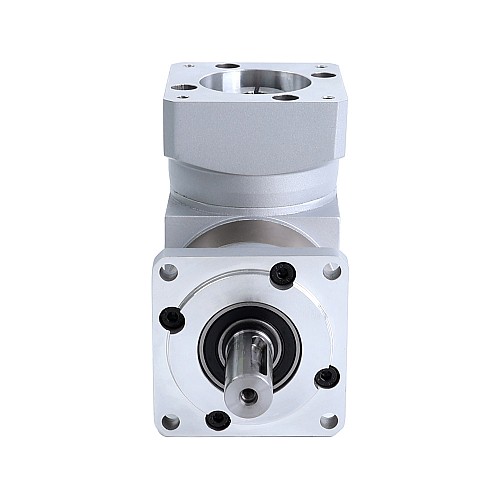

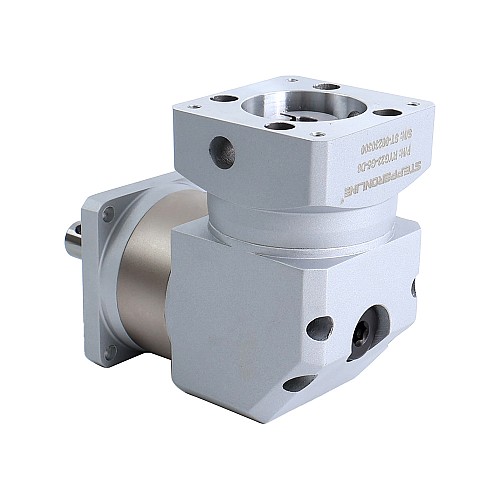

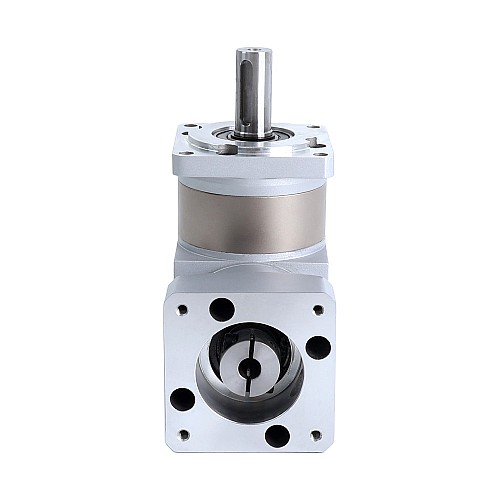

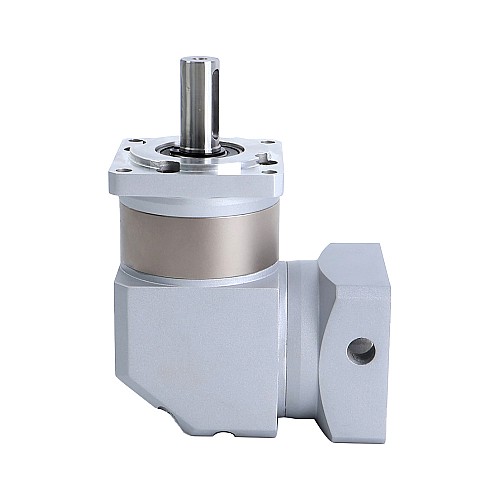

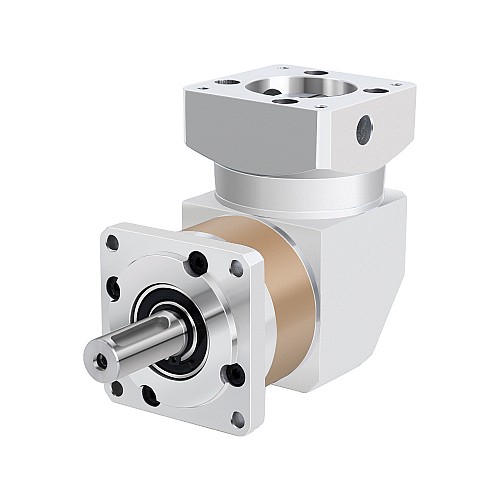

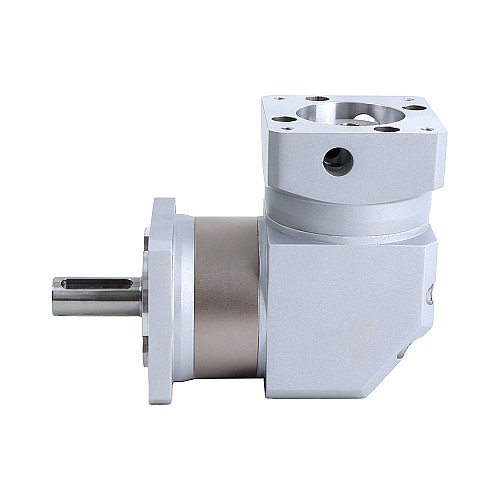

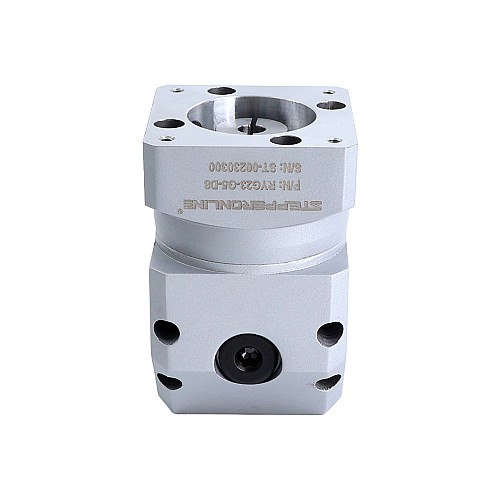

RYG Series caja de engranajes ángulo recto Relación de engranajes 5:1 Juego 10arc-min para motor paso a paso Nema 23

0 Comentarios - Escribir Comentario

M$1,988.40

5 o más M$1,906.40

10 o más M$1,830.80

50 o más M$1,761.20

100 o más M$1,696.40

In Stock: 10000
Model: RYG23-G5-D8
Gross Weight: 1.55kg
Certificated: ISO, CE, REACH

Sold: 179

Haga clic en país para stock en directo

Enviado desde

China

EE. UU.

Alemania

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

El tamaño de esta caja de cambios es de 60 x 60mm y el diámetro del eje de entrada es de 8mm. Este engranaje de ángulo recto está diseñado para motores paso a paso Nema 23 y el eje de alta velocidad y el eje de baja velocidad tienen una relación de ángulo recto de 90 grados. Una de las principales ventajas de un engranaje de ángulo recto es su tamaño compacto y su capacidad para adaptarse a espacios reducidos, lo que lo convierte en una opción popular para aplicaciones en las que el equipo de conducción debe estar cerca del equipo accionado, como en transportadores u otras maquinarias.

Especificaciones del engranaje

Número de pieza: RYG23-G5-D8
Tipo de caja de cambios: Engranaje de ángulo recto
Material del engranaje: Acero aleado
Relación de engranajes: 5:1
Eficiencia: 96%
Momento de inercia: 0.13kg·cm²
Juego en vacío: <=10arcmin
Torque máximo permisible: 28Nm(247,82 lb-pulg)
Torque permisible en el momento: 56Nm(495,64 lb-pulg)
Carga axial máxima del eje: 230N
Carga radial máxima del eje: 450N
Velocidad nominal de entrada: 3000rpm
Velocidad máxima de entrada: 6000rpm
Ruido: <= 55dB
Clasificación a prueba de agua: IP54
Vida útil: 20000 h
Temperatura de trabajo: -20 ~ 150 ℃

Especificación física

Tamaño del marco: 60 x 60mm
Longitud del engranaje: 99,5mm
Tipo de eje de salida: Ranura de llave
Diámetro del eje de salida: Φ14mm
Longitud del eje de salida: Φ35mm
Diámetro del eje de entrada: Φ8mm
Longitud del eje de entrada: 12-31mm
Peso: 1460g

Especificación Física
Diámetro del eje de entrada(mm)	8
Diámetro del eje de salida(mm)	14
Juego	<=10arcmin
Longitud de la caja de cambios(mm)	99.5
Longitud del eje de entrada(mm)	46022
Longitud del eje de salida(mm)	35
Material del engranaje	Acero aleado
Método de inventario	Inventario dedicado
Peso(gramos)	1460
Producción en serie	RYG
Relación de transmisión(xx:1)	5
Tamaño de motor coincidente	Nema 23 Motor paso a paso
Tamaño(mm)	60 x 60
Tipo de caja de cambios	Engranaje de ángulo recto
Tipo de eje de salida	Chavetero
