Servomotor CC integrado de 400W 1,27Nm(179,85oz.in) 3000rpm 24-60V CC con Modbus RS485

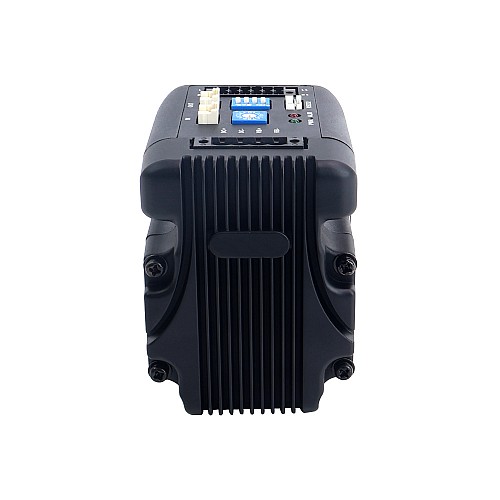

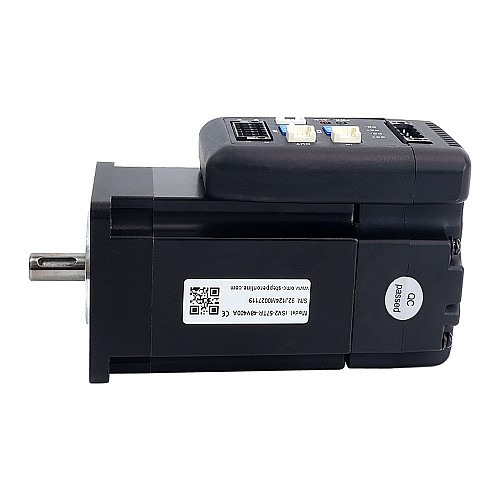

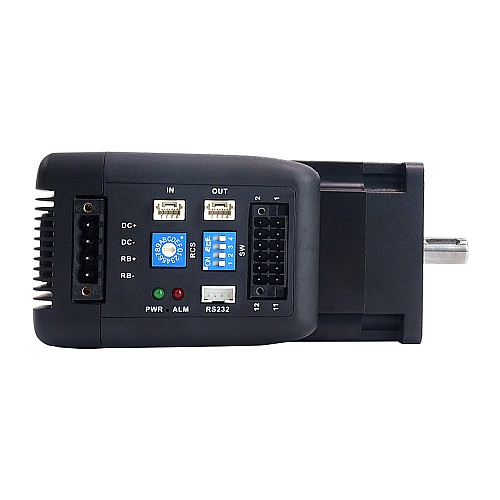

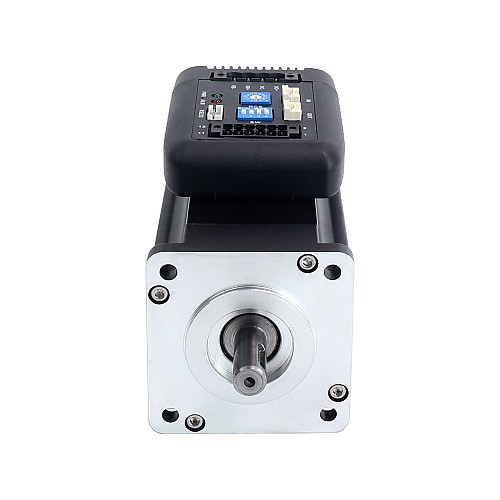

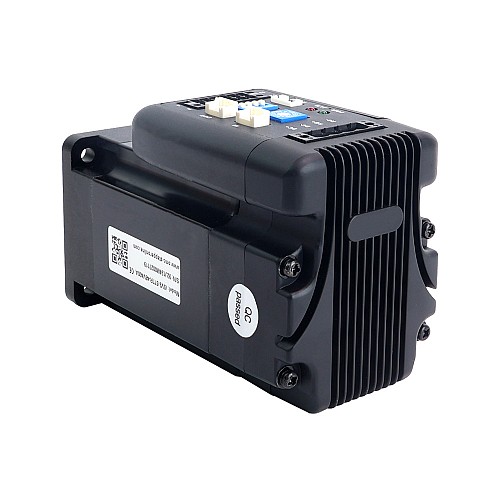

El servomotor integrado iSV2-57TR-48V400A es un motor con un tamaño de bastidor de 57 mm integrado con un codificador magnético incremental de 17 bits y un servocontrolador. En comparación con el servomotor de la serie ISV57T, este motor admite no solo el control de pulsos, sino también el protocolo Modbus RTU y Comunicación RS485.
Con un tamaño muy compacto y con todos los componentes integrados, el iSV2-57TR-48V400A puede ahorrar espacio de montaje. Se utiliza ampliamente en equipos de logística, equipos de transporte como AGV (vehículo guiado automáticamente), RGV (vehículo guiado por ferrocarril), etc.

Características clave

• Sobrecarga de 2,5 a 3 veces
• Control de pulsos y RS485
• Fácil de depurar y rápido de responder
• Compatible con el protocolo ModbuS RTU estándar
• Motor y controlador integrados para ahorrar espacio
• Amplio rango de entrada de voltaje 24-60VCC (típico 48V)
• Integrado con un codificador magnético incremental de 17 bits
• Unipolar digital programable de 4 entradas y 2 salidas
• Indizador incorporado, tabla de posiciones programable de 16 segmentos
• Posicionamiento/homing/límite/parada rápida/JOG... compatible

Especificaciones eléctricas

• Número de pieza del fabricante: iSV2-57TR-48V400A
• Potencia nominal: 400W
• Par nominal: 1,27Nm (179,85oz.in)
• Par máximo: 3,81Nm(539,54 oz.in)
• Velocidad nominal: 3000rpm
• Velocidad máxima: 4000rpm
• Tensión nominal: 48VCC
• Voltaje de entrada: 24-60VCC
• Corriente continua: 10,0A
• Corriente máxima: 28,0A
• Codificador: codificador incremental
• Corriente de señal lógica: 10,0mA
• Resistencia de aislamiento: 100MΩ

Especificaciones físicas

• Tamaño del marco: 57 x 57mm
• Longitud del cuerpo: 128mm
• Diámetro del eje: 9,5mm
• Longitud del eje: 20,57mm
• Peso: 1,37kg

Entorno operativo y otras especificaciones (Tj = 25C/77F)

• Enfriamiento: enfriamiento natural o enfriamiento forzado
• Medio ambiente: interior (sin exposición), sin gases corrosivos ni inflamables, sin aceite ni polvo
• Humedad: menos del 80% HR
• Temperatura de funcionamiento (disipador de calor): 45 ℃ máx.
• Vibración: Menos de 0,5 G (4,9 m/s2) 10-60 Hz (trabajo no continuo)
• Temperatura de almacenamiento: -20 ℃ - 35 ℃
• Nivel de protección: IP20

Lista de equipaje

• 1 x iSV2-57TR-48V400A
• 1 x CABLE-PC-1: Cable RS232

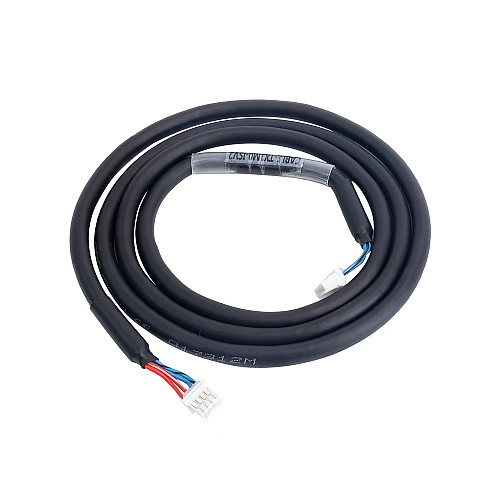

• 1 x CABLE-TX1M0-ISV2: Cable RS485
