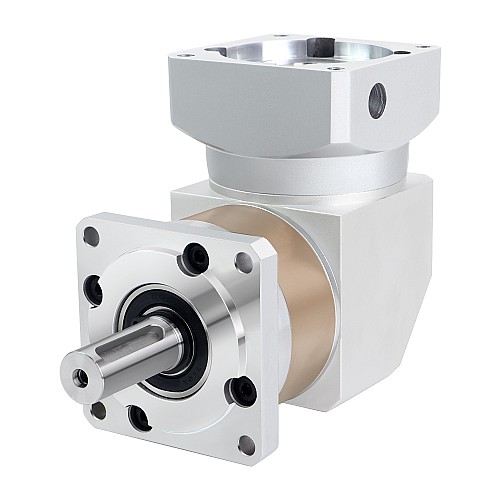

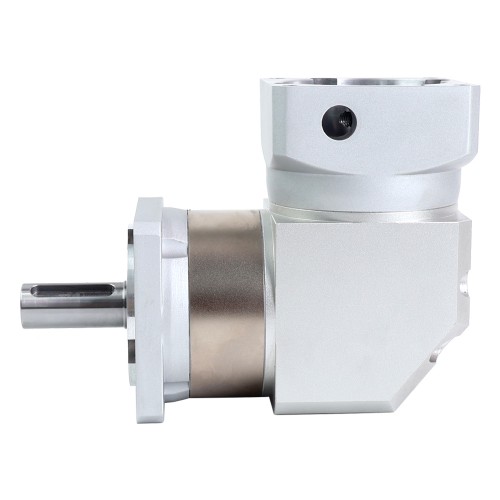

Serie RTG 60mm 5:1 Juego de caja de engranajes planetarios en ángulo recto 10arc-min para servomotores

0 Comentarios - Escribir Comentario

M$1,988.40

5 o más M$1,906.40

10 o más M$1,830.80

50 o más M$1,761.20

100 o más M$1,696.40

In Stock: 10000
Model: RTG60-G5
Gross Weight: 1.55kg
Certificated: ISO, CE, REACH

Sold: 71

Haga clic en país para stock en directo

Enviado desde

China

EE. UU.

Alemania

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

El tamaño de esta caja de cambios es de 60 x 60mm y el diámetro del eje de entrada es de 14mm. Esta caja de cambios de ángulo recto está diseñada para servomotor. y el eje de alta velocidad y el eje de baja velocidad tienen una relación de ángulo recto de 90 grados. Una de las principales ventajas de un engranaje de ángulo recto es su tamaño compacto y su capacidad para adaptarse a espacios reducidos, lo que lo convierte en una opción popular para aplicaciones en las que el equipo de conducción debe estar cerca del equipo accionado, como en transportadores u otras maquinarias.

Especificaciones del engranaje

Número de pieza: RTG60-G5
Tipo de caja de cambios: Engranaje de ángulo recto
Material del engranaje: Acero aleado
Relación de engranajes: 5:1
Eficiencia: 96%
Juego en vacío: <=10arcmin
Torque máximo permisible: 28Nm(247.82lb-in)
Torque permisible en el momento: 56Nm(495.64lb-in)
Carga axial máxima del eje: 230N
Carga radial máxima del eje: 450N
Longitud del eje de entrada del motor correspondiente a la caja de cambios: 12-31mm
Velocidad nominal de entrada: 3000rpm
Velocidad máxima de entrada: 6000rpm
Ruido: <=55dB
Clasificación a prueba de agua: IP54
Vida útil: 20000h
Temperatura de trabajo: -20~150℃(-4~302°F)

Especificaciones físicas

Tamaño del marco: 60 x 60mm
Reductor Longitud: 99.5mm
Tipo de eje de salida: Forma clave
Diámetro del eje de salida: Φ14mm
Longitud del eje de salida: 35mm
Diámetro del eje de entrada: Φ14mm
Longitud del eje de entrada: 12-31mm

Otras relaciones de reducción opcionales.

4 : 1	7 : 1	16 : 1	25 : 1
28 : 1	35 : 1	40 : 1	70 : 1

Especificación Física
Diámetro del eje de entrada(mm)	14
Diámetro del eje de salida(mm)	14
Juego	<=10arcmin
Longitud de la caja de cambios(mm)	99.5
Longitud del eje de entrada(mm)	46022
Longitud del eje de salida(mm)	35
Material del engranaje	Acero aleado
Método de inventario	Inventario dedicado
Producción en serie	RTG
Relación de transmisión(xx:1)	5
Tamaño de motor coincidente	Marco 60 Servomotor
Tamaño(mm)	60 x 60
Tipo de caja de cambios	Engranaje de ángulo recto
Tipo de eje de salida	Chavetero
