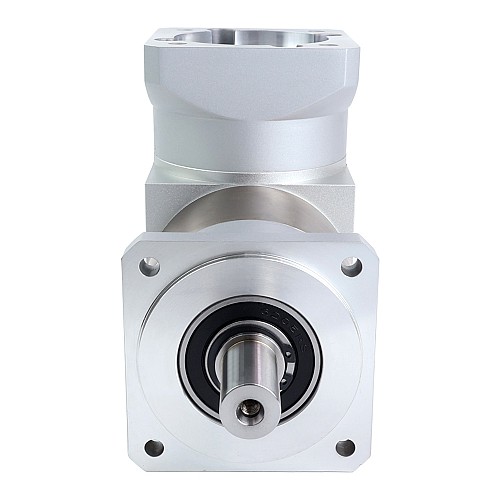

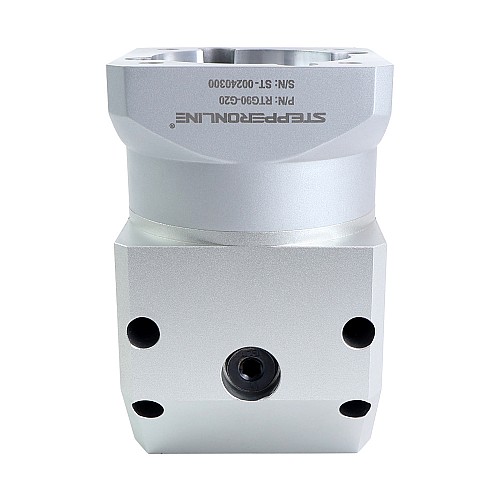

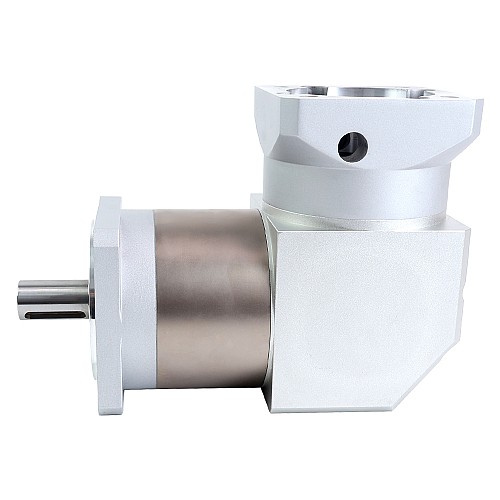

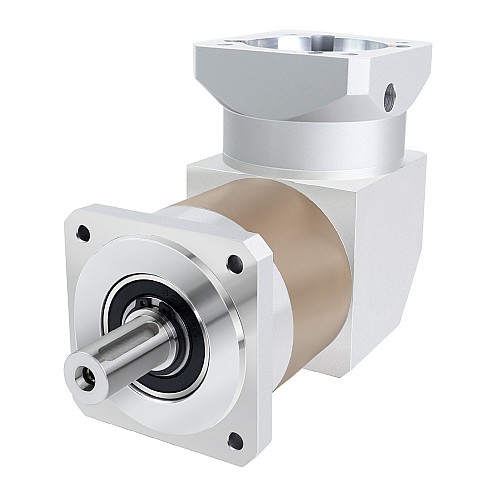

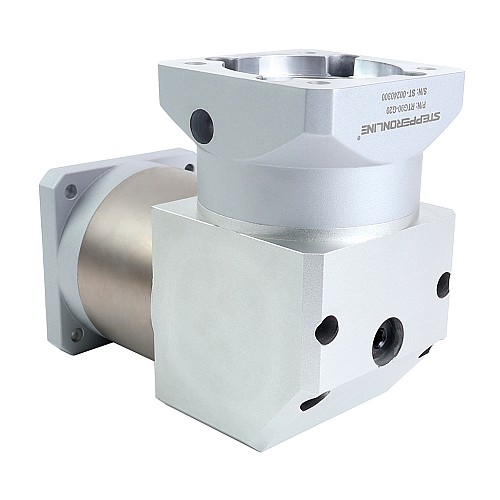

Serie RTG 90mm 20:1 Juego de caja de engranajes planetarios en ángulo recto 5arc-min para servomotores

0 Comentarios - Escribir Comentario

M$3,522.20

5 o más M$3,377.00

10 o más M$3,243.20

50 o más M$3,119.60

100 o más M$3,005.20

In Stock: 10000
Model: RTG90-G20
Gross Weight: 6.09kg
Certificated: ISO, CE, REACH

Sold: 22

Haga clic en país para stock en directo

Enviado desde

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

El tamaño de esta caja de cambios es de 90 x 90mm y el diámetro del eje de entrada es de 19mm. Esta caja de cambios de ángulo recto está diseñada para servomotor. y el eje de alta velocidad y el eje de baja velocidad tienen una relación de ángulo recto de 90 grados. Una de las principales ventajas de un engranaje de ángulo recto es su tamaño compacto y su capacidad para adaptarse a espacios reducidos, lo que lo convierte en una opción popular para aplicaciones en las que el equipo de conducción debe estar cerca del equipo accionado, como en transportadores u otras maquinarias.

Especificaciones del engranaje

Número de pieza: RTG90-G20
Tipo de caja de cambios: Engranaje de ángulo recto
Material del engranaje: Acero aleado
Relación de engranajes: 20:1
Eficiencia: 94%
Juego en vacío: <=15arcmin
Torque máximo permisible: 90Nm(796.57lb-in)
Torque permisible en el momento: 180Nm(1593.13lb-in)
Carga axial máxima del eje: 800N
Carga radial máxima del eje: 1000N
Longitud del eje de entrada del motor correspondiente a la caja de cambios: 22-41mm
Velocidad nominal de entrada: 3000rpm
Velocidad máxima de entrada: 6000rpm
Ruido: <=55dB
Clasificación a prueba de agua: IP54
Vida útil: 20000h
Temperatura de trabajo: -20~150℃(-4~302°F)

Especificaciones físicas

Tamaño del marco: 90 x 90mm
Reductor Longitud: 172mm
Tipo de eje de salida: Forma clave
Diámetro del eje de salida: Φ20mm
Longitud del eje de salida: 40mm
Diámetro del eje de entrada: Φ19mm
Longitud del eje de entrada: 22-41mm

Otras relaciones de reducción opcionales.

4 : 1	7 : 1	16 : 1	25 : 1
28 : 1	35 : 1	40 : 1	70 : 1

Especificación Física
Diámetro del eje de entrada(mm)	19
Diámetro del eje de salida(mm)	20
Juego	<=15arcmin
Longitud de la caja de cambios(mm)	172
Longitud del eje de entrada(mm)	22 - 41
Longitud del eje de salida(mm)	40
Material del engranaje	Acero aleado
Método de inventario	Inventario dedicado
Producción en serie	RTG
Relación de transmisión(xx:1)	20
Tamaño de motor coincidente	Marco 80/90 Servomotor
Tamaño(mm)	90 x 90
Tipo de caja de cambios	Engranaje de ángulo recto
Tipo de eje de salida	Chavetero
