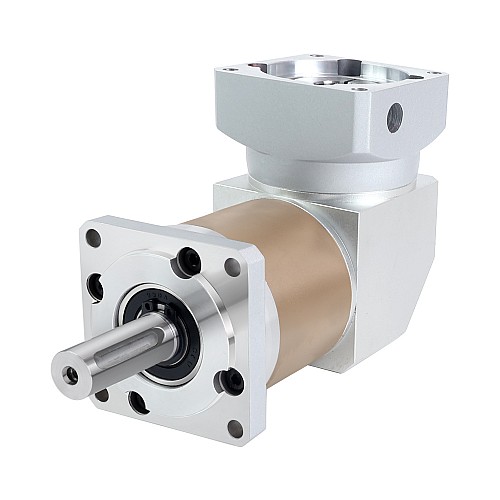

Serie RTG 60mm 20:1 Juego de caja de engranajes planetarios en ángulo recto 15arc-min para servomotores

El tamaño de esta caja de cambios es de 60 x 60mm y el diámetro del eje de entrada es de 14mm. Esta caja de cambios de ángulo recto está diseñada para servomotor. y el eje de alta velocidad y el eje de baja velocidad tienen una relación de ángulo recto de 90 grados. Una de las principales ventajas de un engranaje de ángulo recto es su tamaño compacto y su capacidad para adaptarse a espacios reducidos, lo que lo convierte en una opción popular para aplicaciones en las que el equipo de conducción debe estar cerca del equipo accionado, como en transportadores u otras maquinarias.

Especificaciones del engranaje

• Número de pieza: RTG60-G20
• Tipo de caja de cambios: Engranaje de ángulo recto
• Material del engranaje: Acero aleado
• Relación de engranajes: 20:1
• Eficiencia: 96%
• Juego en vacío: <=15arcmin
• Torque máximo permisible: 30Nm(265.52lb-in)
• Torque permisible en el momento: 60Nm(531.04lb-in)
• Carga axial máxima del eje: 230N
• Carga radial máxima del eje: 450N
• Longitud del eje de entrada del motor correspondiente a la caja de cambios: 12-31mm
• Velocidad nominal de entrada: 3000rpm
• Velocidad máxima de entrada: 6000rpm
• Ruido: <=55dB
• Clasificación a prueba de agua: IP54
• Vida útil: 20000h
• Temperatura de trabajo: -20~150℃(-4~302°F)

Especificaciones físicas

• Tamaño del marco: 60 x 60mm
• Reductor Longitud: 115.5mm
• Tipo de eje de salida: Forma clave
• Diámetro del eje de salida: Φ14mm
• Longitud del eje de salida: 35mm
• Diámetro del eje de entrada: Φ14mm
• Longitud del eje de entrada: 12-31mm

Otras relaciones de reducción opcionales.
