Serie P Nema 23 Bipolar 1.8grados 2,4Nm(339,87oz.in) 4,0A 57x57x84mm 4 Hilos

0 Comentarios - Escribir Comentario

M$509.80

5 o más M$476.40

10 o más M$447.00

50 o más M$421.20

100 o más M$398.00

En stock: 10000
Modelo: 23HP32-4004S
Peso bruto: 1.20kg
Certificado: ISO, CE, UKCA, RoHS

Vendidos: 5

Haga clic en país para stock en directo

Enviado desde

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

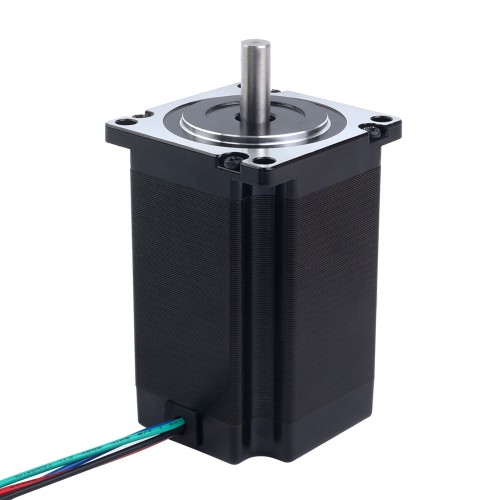

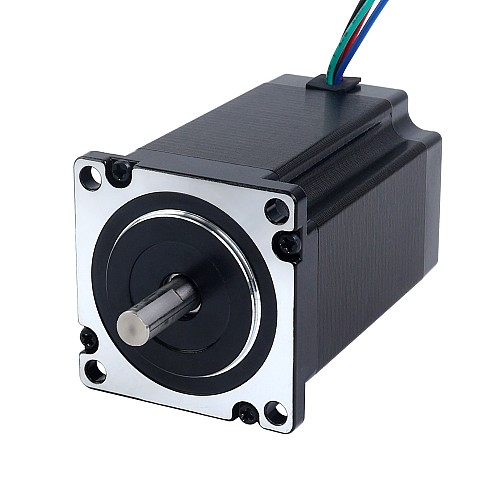

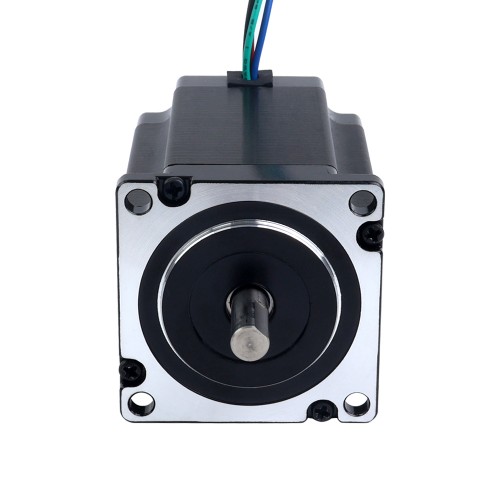

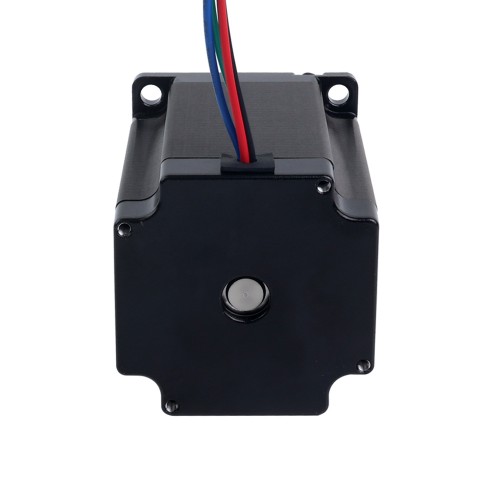

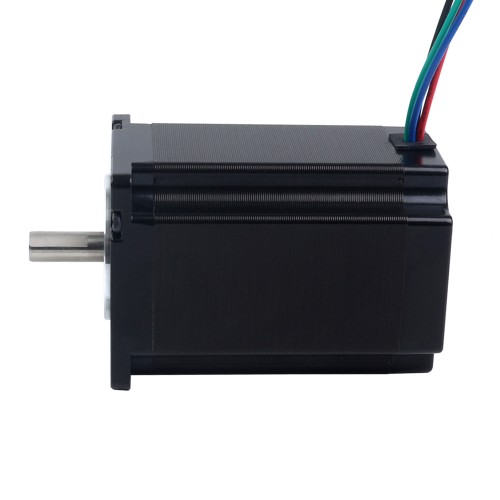

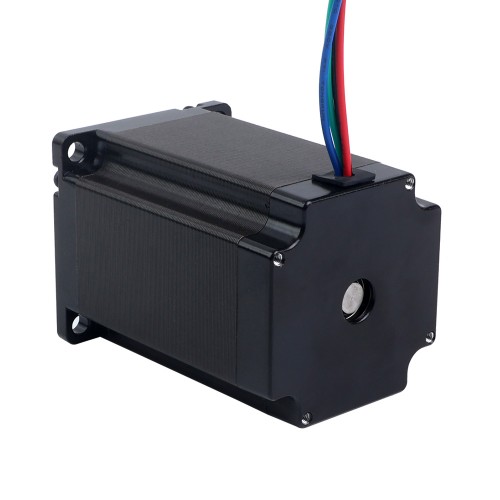

Este motor paso a paso Nema 23 de la serie P, con una corriente nominal de 4,0A y un par de mantenimiento de 2,4Nm(339,87oz.in), tiene un ángulo de paso de 1,8 grados y dimensiones compactas de 57x57x84mm.
Esta serie de motores se caracteriza por su tamaño compacto, alto par y capacidad de corriente elevada, lo que la hace ideal para aplicaciones que requieren alta potencia en un factor de forma pequeño.

Especificaciones eléctricas

Número de parte del fabricante: 23HP32-4004S
Número de fases: 2
Ángulo de paso: 1,8°
Par de mantenimiento: 2,4Nm(339,87oz.in)
Corriente nominal/fase: 4,0A
Resistencia de fase: 0,65ohms± 10%
Inductancia: 3,2mH±20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificaciones físicas

Tamaño del marco: 57 x 57mm
Longitud del cuerpo: 84mm
Diámetro del eje: Φ8mm
Longitud del eje: 21mm
Longitud del eje tipo D: 15mm
Número de cables: 4
Longitud del cable: 500mm

Conexión

A+	A-	B+	B-
Negro	Verde	Rojo	Azul

Tipo de producto
Tipo de producto	Motor paso a paso híbrido
Especificación Eléctrica
Ángulo de paso(deg.)	1.8
Bipolar/Unipolar	Bipolar
Corriente nominal(A)	4.0
Inductancia(mH)	3.20
Resistencia de fase(ohms)	0.65
Torque de sujeción(Ncm)	240
Torque de sujeción(oz.in)	339.87
¿Tiene curva de par/empuje?	Sí
Especificación Física
Diámetro del eje(mm)	8
Eje simple/eje doble	Eje único
Longitud del cable(mm)	500
Longitud del cuerpo(mm)	84
Longitud del eje(mm)	21
Método de inventario	Inventario dedicado
No. de cables	4
Producción en serie	P
Tamaño(mm)	Nema 23 (57 x 57)
Tipo de eje de salida	D

Eje del motor
Cable
Conector
Encoder
Freno
Caja de cambios

File	Size
23HP32-4004S_Full_Datasheet.pdf	49.58KB	Download
23HP32-4004S_Torque_Curve-24V-48V.pdf	187.47KB	Download

Etiquetas: Tipo de eje de salida: D, Diámetro del eje (mm): 8, Longitud del eje (mm): 21, No. de cables: 4, Eje simple/eje doble: Eje único, Torque de sujeción (Ncm): 240, Corriente nominal (A): 4.0, Torque de sujeción (oz.in): 339.87, Bipolar/Unipolar: Bipolar, Ángulo de paso(deg.): 1.8, Resistencia de fase (ohms): 0.65, Inductancia (mH): 3.20, Longitud del cuerpo (mm): 84, Tamaño (mm): Nema 23 (57 x 57), Tipo de producto: Motor paso a paso híbrido, Producción en serie: P, Longitud del cable (mm): 500, ¿Tiene curva de par/empuje?: No, Método de inventario: Inventario dedicado
