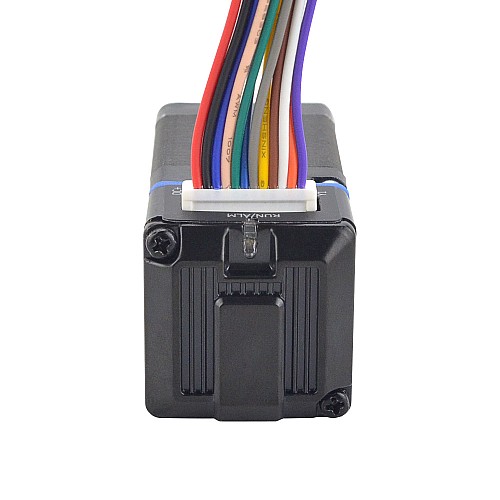

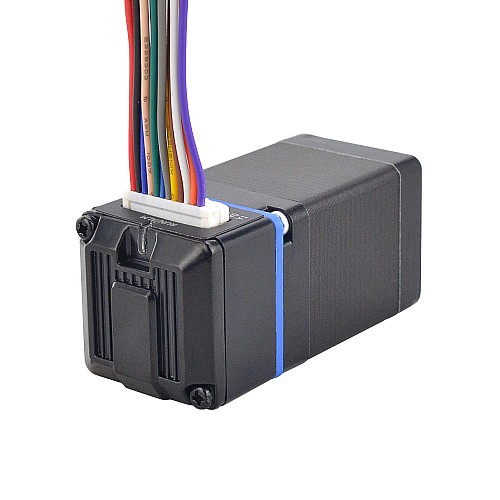

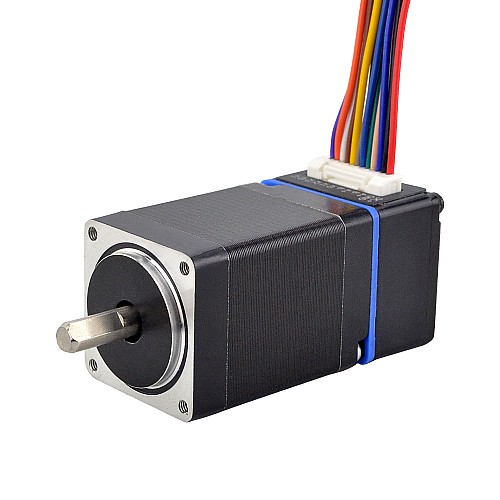

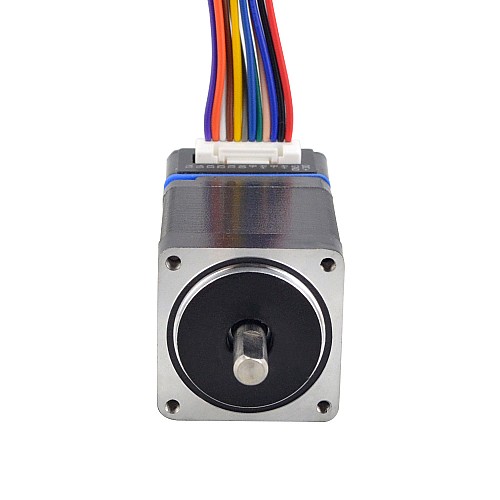

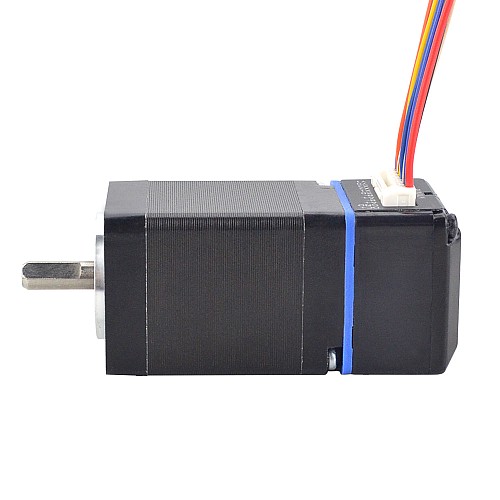

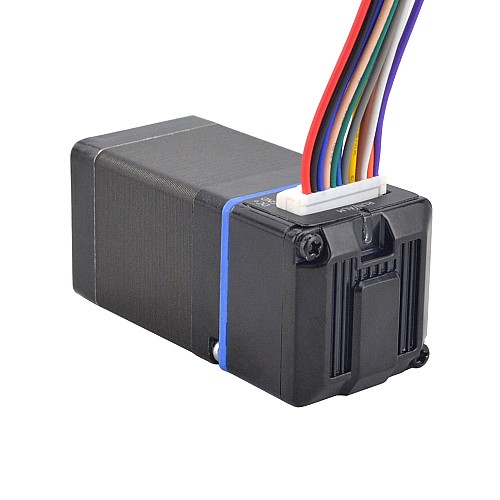

Serie ESS 7.4Ncm(10.48oz.in) Nema 11 Motor paso a paso integrado RS-485 24VDC 5000CPR

Características

• Usando un nuevo control de motor de 32 bits, chip DSP dedicado
• Admite el protocolo MODBUS-RS485 estándar, comunicación RS485
• Cuatro terminales de función de entrada y dos de salida
• Atenuación de par pequeña, velocidad de hasta 3000RPM
• Salida de alarma incorporada, para monitorear y controlar
• Ajuste inteligentemente la corriente, reduzca la vibración, el ruido y esto puede aumentar la eficiencia en un 35%
• Rango de voltaje: CC 24V
• 16 soluciones de micropasos seleccionables, resolución de micropasos predeterminada: 1000
• Excelente rendimiento y rigidez a alta velocidad, combinados con las ventajas del servomotor y el motor paso a paso
• Protección contra sobrevoltaje, bajo voltaje y sobrecorriente
• Accionamiento y motor integrados, cableado sencillo

Especificaciones electricas:

• Número de pieza del fabricante: ESS11-01PR
• Par de sujeción: 7,4Ncm(10,48oz.in)
• Voltaje de entrada: 24VCC
• Clase de aislamiento: B 130°C[266°F]
• Corriente máxima de salida: 0.6 - 1.2A
• Corriente de entrada lógica: 10 mA
• Voltaje de entrada lógica: 5V
• Tipo de codificador: Incremental
• Tipo de salida del codificador: diferencial
• Resolución del codificador: 4096CPR
• Canales de señal de salida del codificador: 2
• Resistencia de aislamiento: más de 100MΩ
• Rigidez dieléctrica: 500VAC por 1MIN.

Especificaciones físicas:

• Tamaño del marco: 20 x 20mm
• Longitud del cuerpo: 38,9mm
• Diámetro del eje: Φ5mm
• Longitud del eje de corte en D: 10mm
• Longitud del eje: 15mm

Especificación del conector

• Modelo de carcasa: 502380-1200
• Modelo de terminal: 5023810000

Conexión
