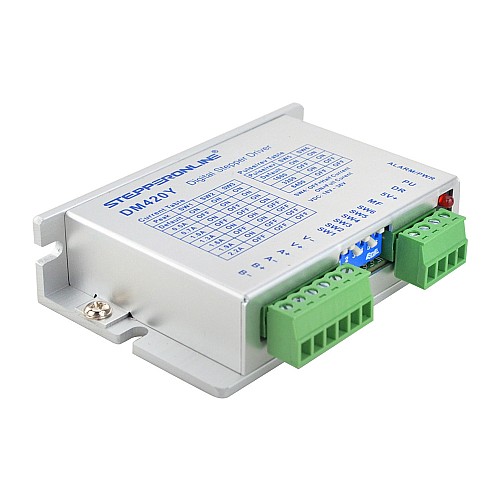

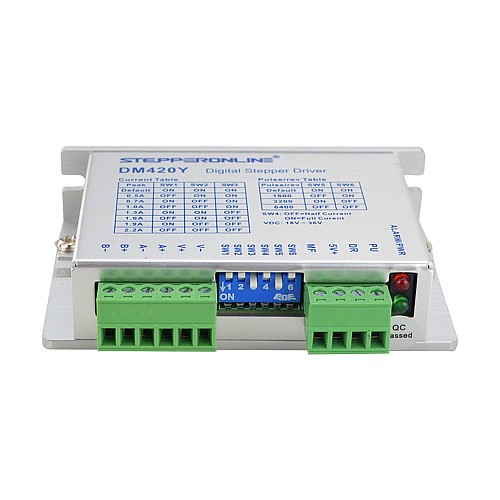

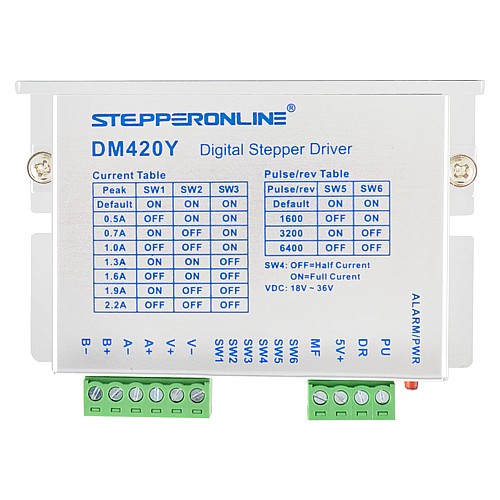

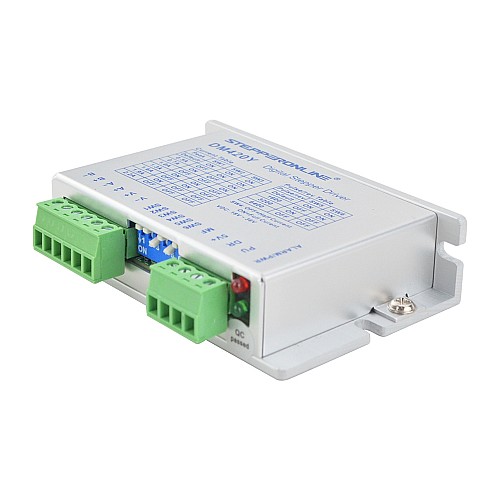

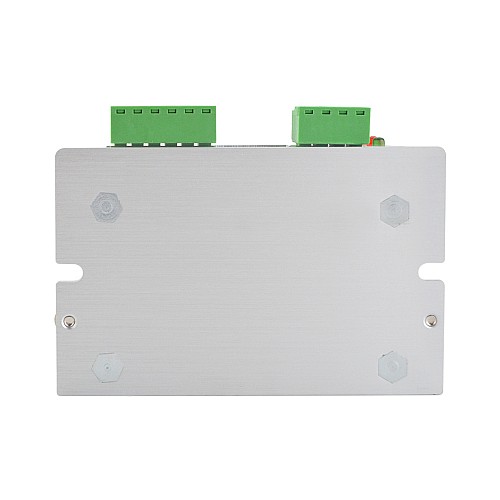

Driver paso a paso digital de la serie Y 0.3-2.2A DC18V-36V para motor paso a paso Nema 11, 14, 17

Este controlador de motor paso a paso digital de la serie Y de 0,3-2,2 A CC 18 V-36 V para motores paso a paso Nema 14, 17, 23 se utiliza principalmente en equipos médicos, máquinas dispensadoras, máquinas de grabado, equipos láser, máquinas de etiquetado, equipos electrónicos, equipos de publicidad y otros equipos de automatización. Es particularmente eficaz en aplicaciones en las que los usuarios esperan poco calor, poco ruido, poca vibración, alta estabilidad y alta precisión.

Características clave

• Una nueva generación de tecnología de control DSP de 32 bits, rendimiento de vibración rentable, estable y excelente
• Con 4 subdivisiones de par constante de ángulo igual, hasta 32 subdivisiones
• El control actual es suave, preciso y el calor del motor es pequeño.
• La frecuencia de respuesta de impulso más alta es de hasta 100KHz
• Cuando el pulso de paso se detiene por más de 200 ms, la corriente del motor se reduce a la mitad.
• Excelente suavidad en la subdivisión de baja frecuencia
• Entrada de señal diferencial aislada ópticamente, fuerte capacidad antiinterferente
• El pico de corriente de la unidad es ajustable por debajo de 2.2A
• Rango de entrada de voltaje: DC18~36V
• Con protección contra sobrevoltaje, bajo voltaje y otros errores
• Tamaño muy pequeño, volumen 86*55*21(mm), peso 0,12 kg

Especificaciones electricas

• Corriente máxima de salida: 0,3 - 2,2A(0,2 ~ 1,6RMS)
• Voltaje de entrada: DC18V~36V
• Corriente de señal lógica: 7 - 15mA(típico 10mA)
• Frecuencia de entrada de pulsos: 0 - 100kHz
• Ancho de pulso: 5μS
• Resistencia de aislamiento: 500MΩ

Entorno operativo y otras especificaciones(Tj = 25℃/77 ℉)

• Refrigeración: refrigeración natural o refrigeración forzada
• Medio ambiente: Evite el polvo, la niebla de aceite y los gases corrosivos
• Temperatura ambiente: 0 － 65℃
• Humedad: 40% - 90% HR
• Temperatura de funcionamiento: 50℃ MÁX.
• Vibración: 10-50Hz/0,15mm
• Temperatura de almacenamiento: -20 － 65℃
• Peso: aprox. 120g(4,23oz)
