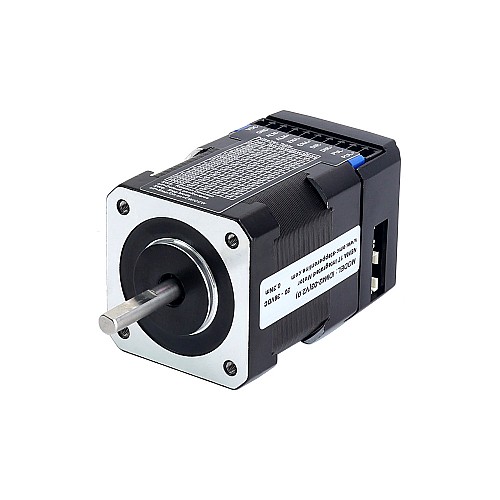

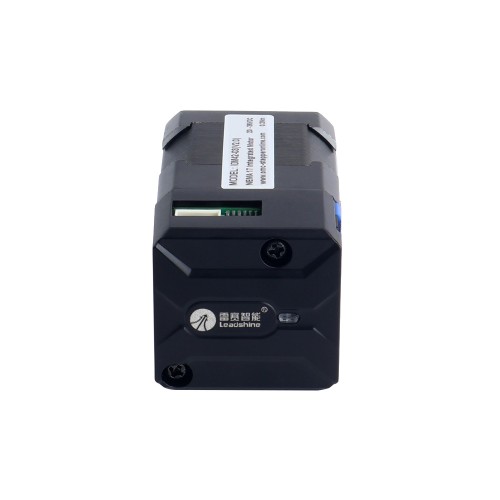

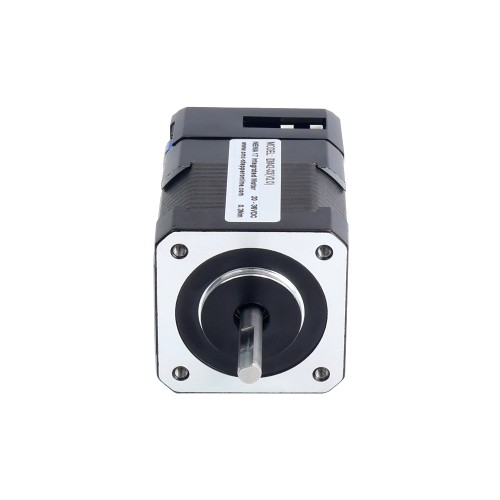

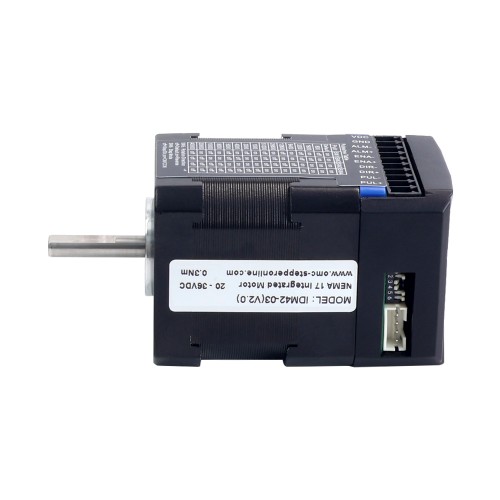

Motor paso a paso integrado NEMA 17 serie iDM 0,3Nm(42,48oz.in) 20-36VCC

La serie iDM es un motor paso a paso integrado en un controlador paso a paso digital. Adopta un algoritmo de control avanzado. Su tamaño muy compacto puede ahorrar espacio de montaje, eliminar el tiempo de cableado del motor, reducir las interferencias y reducir los costos de cables y mano de obra.
La serie iDM es confiable y asequible y tiene un rendimiento excelente en muchas aplicaciones industriales como CNC, impresoras 3D, equipos de escenario, medicina, electrónica, embalaje, etc.

Características clave

• Sin ajustes para una fácil configuración
• Control de paso y dirección y CW y CCW
• Protecciones contra sobretensión y sobrecorriente
• Bajo ruido y vibración, movimiento suave
• Arranque suave sin "salto" cuando está encendido

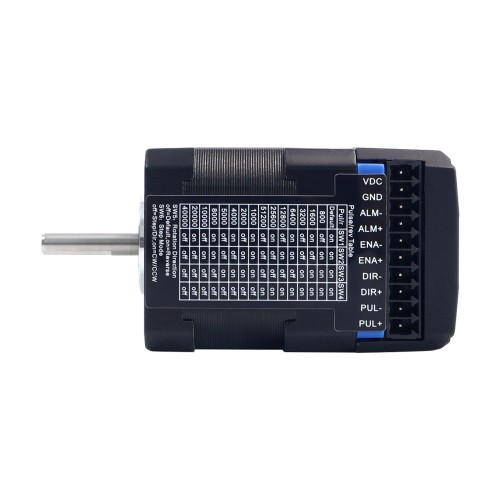

• 3 entradas digitales, 1 salida digital aislada ópticamente
• Comunicación RS232 para conexión al software STEPPERONLINE

Especificaciones eléctricas

• Número de pieza del fabricante: iDM42-03
• Par de retención: 0,3Nm(42,48oz.in)
• Voltaje de alimentación: 20 - 36VCC
• Clase de aislamiento: B 130°C[266°F]
• Corriente máxima: 0,3 - 3,0A
• Corriente lógica: 7 - 16mA
• Voltaje lógico: 5V
• Máx. Frecuencia de entrada: 200KHz
• Mín. Ancho de PUL: 2,5μs
• Mín. Configuración DIR: 5,0μs
• Fuente del comando: PUL y DIR

Especificaciones físicas

• Tamaño del marco: 42 x 42mm
• Longitud del cuerpo: 64mm
• Diámetro del eje: 5mm
• Longitud del eje: 24mm
• Peso: 0,36kg

Entorno operativo y otras especificaciones (Tj = 25°C/77°F)

• Medio ambiente: Evite el polvo, la niebla de aceite y los gases corrosivos
• Humedad: 40%RH－90%RH
• Temperatura de funcionamiento (disipador de calor): 0°C - 40°C (32°F - 104°F)
• Vibración: 10 - 50Hz/0,15mm
• Temperatura de almacenamiento: -20°C - 65°C (-4 °F - 149°F)

Lista de equipaje

• 1 x iDM42-03
• 1 x CABLE-PC-1: cable RS232
