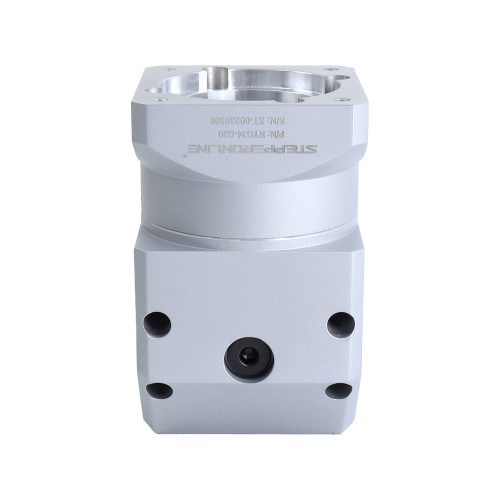

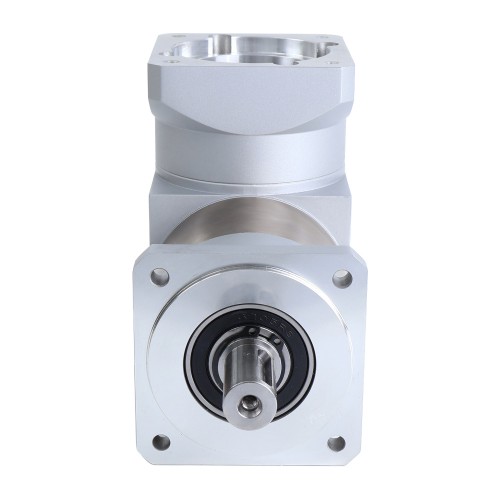

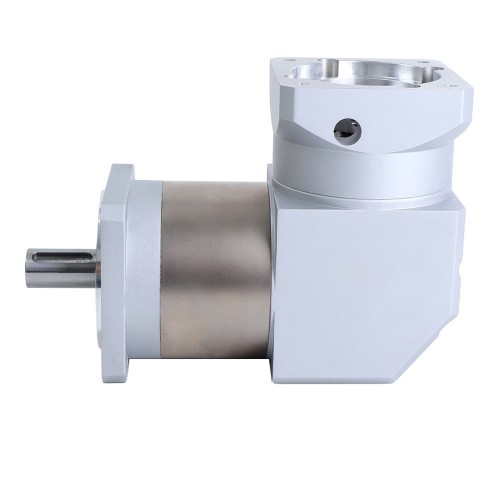

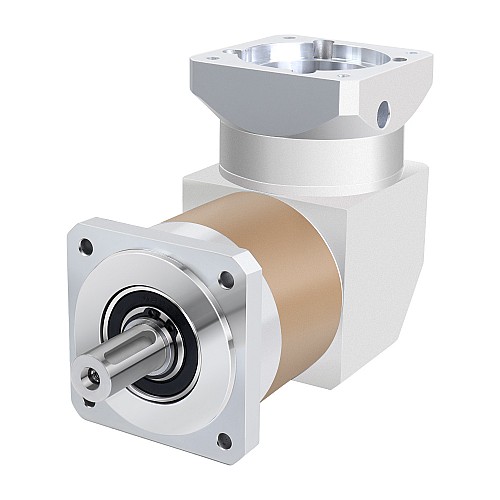

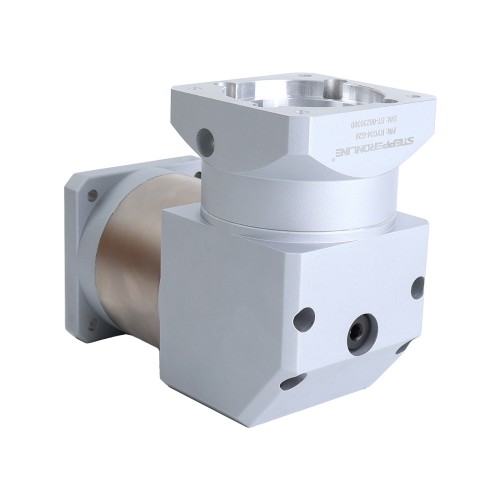

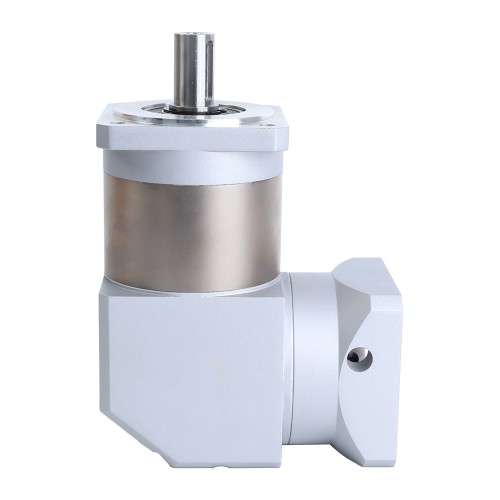

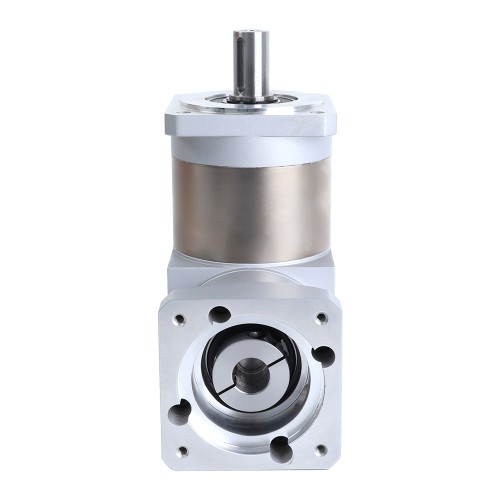

RYG Series caja de engranajes ángulo recto Relación de engranajes 20:1 Juego 15arc-min para motor paso a paso Nema 34

0 Comentarios - Escribir Comentario

M$3,522.20

5 o más M$3,377.00

10 o más M$3,243.20

50 o más M$3,119.60

100 o más M$3,005.20

Stock: 10000
Model: RYG34-G20
Weight: 6.10kg
Location: ISO, CE, REACH

Haga clic en país para stock en directo

Enviado desde

China

Alemania

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

El tamaño de esta caja de cambios es de 90 x 90mm y el diámetro del eje de entrada es de 14mm. Este engranaje de ángulo recto está diseñado para motores paso a paso Nema 34 y el eje de alta velocidad y el eje de baja velocidad tienen una relación de ángulo recto de 90 grados. Una de las principales ventajas de un engranaje de ángulo recto es su tamaño compacto y su capacidad para adaptarse a espacios reducidos, lo que lo convierte en una opción popular para aplicaciones en las que el equipo de conducción debe estar cerca del equipo accionado, como en transportadores u otras maquinarias.

Nota: Cuando la velocidad de entrada nominal de la caja de cambios es 1000RPM, el valor de ruido es <= 55dB; cuando la velocidad de entrada nominal es de 3000RPM, el valor de ruido es <= 65dB.

Especificaciones del engranaje

Número de pieza: RYG34-G20
Tipo de caja de cambios: Engranaje de ángulo recto
Material del engranaje: Acero aleado
Relación de engranajes: 20:1
Eficiencia: 94%
Momento de inercia: 0.13kg·cm²
Juego en vacío: <=15arcmin
Torque máximo permisible: 90Nm(796.57lb-in)
Torque permisible en el momento: 180Nm(1593.13lb-in)
Carga axial máxima del eje: 800N
Carga radial máxima del eje: 1000N
Velocidad nominal de entrada: 3000rpm
Velocidad máxima de entrada: 6000rpm
Ruido: <=55dB
Clasificación a prueba de agua: IP54
Vida útil: 20000h
Temperatura de trabajo: -20~150℃

Especificación física

Tamaño del marco: 90 x 90mm
Longitud del engranaje: 172mm
Tipo de eje de salida: Ranura de llave
Diámetro del eje de salida: Φ20mm
Longitud del eje de salida: Φ40mm
Diámetro del eje de entrada: Φ14mm
Longitud del eje de entrada: 22-41mm
Peso: 5934g

Especificación Física
Diámetro del eje de entrada(mm)	14
Diámetro del eje de salida(mm)	20
Juego	<=15arcmin
Longitud de la caja de cambios(mm)	172
Longitud del eje de entrada(mm)	22 - 41
Longitud del eje de salida(mm)	40
Material del engranaje	Acero aleado
Método de inventario	Inventario dedicado
Peso(gramos)	5934
Producción en serie	RYG
Relación de transmisión(xx:1)	20
Tamaño de motor coincidente	Nema 34 Motor paso a paso
Tamaño(mm)	90 x 90
Tipo de caja de cambios	Engranaje de ángulo recto
Tipo de eje de salida	Chavetero
