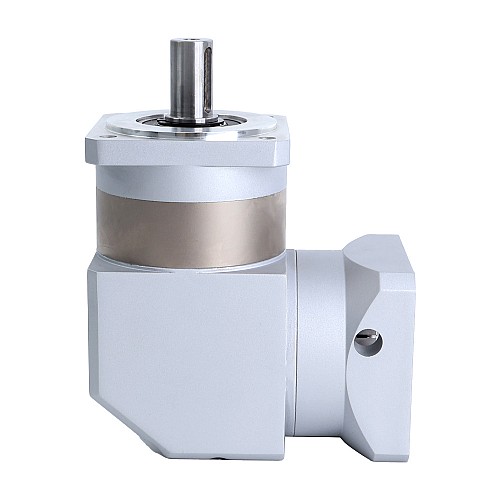

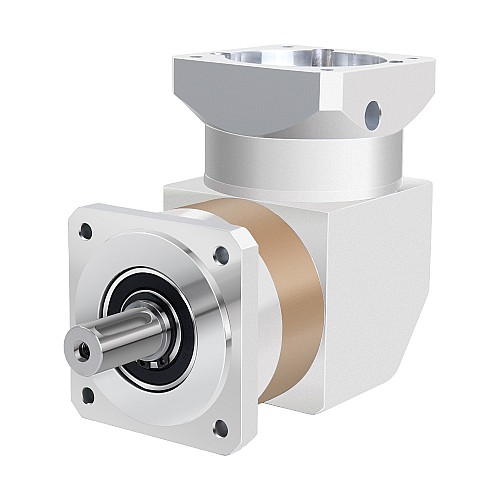

RYG Series caja de engranajes ángulo recto Relación de engranajes 5:1 Juego 10arc-min para motor paso a paso Nema 34

RYG Series caja de engranajes planetarios de ángulo recto Relación de engranajes 5:1 Juego 10arc-min para motor paso a paso Nema 34
RYG Series caja de engranajes planetarios de ángulo recto Relación de engranajes 5:1 Juego 10arc-min para motor paso a paso Nema 34
RYG Series caja de engranajes planetarios de ángulo recto Relación de engranajes 5:1 Juego 10arc-min para motor paso a paso Nema 34
RYG Series caja de engranajes planetarios de ángulo recto Relación de engranajes 5:1 Juego 10arc-min para motor paso a paso Nema 34
RYG Series caja de engranajes planetarios de ángulo recto Relación de engranajes 5:1 Juego 10arc-min para motor paso a paso Nema 34
RYG Series caja de engranajes planetarios de ángulo recto Relación de engranajes 5:1 Juego 10arc-min para motor paso a paso Nema 34
RYG Series caja de engranajes planetarios de ángulo recto Relación de engranajes 5:1 Juego 10arc-min para motor paso a paso Nema 34
RYG Series caja de engranajes planetarios de ángulo recto Relación de engranajes 5:1 Juego 10arc-min para motor paso a paso Nema 34
RYG Series caja de engranajes planetarios de ángulo recto Relación de engranajes 5:1 Juego 10arc-min para motor paso a paso Nema 34
RYG Series caja de engranajes planetarios de ángulo recto Relación de engranajes 5:1 Juego 10arc-min para motor paso a paso Nema 34
RYG Series caja de engranajes planetarios de ángulo recto Relación de engranajes 5:1 Juego 10arc-min para motor paso a paso Nema 34
RYG Series caja de engranajes planetarios de ángulo recto Relación de engranajes 5:1 Juego 10arc-min para motor paso a paso Nema 34
RYG Series caja de engranajes planetarios de ángulo recto Relación de engranajes 5:1 Juego 10arc-min para motor paso a paso Nema 34
RYG Series caja de engranajes planetarios de ángulo recto Relación de engranajes 5:1 Juego 10arc-min para motor paso a paso Nema 34
RYG Series caja de engranajes planetarios de ángulo recto Relación de engranajes 5:1 Juego 10arc-min para motor paso a paso Nema 34
RYG Series caja de engranajes planetarios de ángulo recto Relación de engranajes 5:1 Juego 10arc-min para motor paso a paso Nema 34
RYG Series caja de engranajes ángulo recto Relación de engranajes 5:1 Juego 10arc-min para motor paso a paso Nema 34
0 Comentarios - Escribir Comentario
M$2,954.20
5 o más M$2,832.20
10 o más M$2,720.20
50 o más M$2,616.60
100 o más M$2,520.40
  • En stock: 10000
  • Modelo: RYG34-G5
  • Peso bruto: 5.32kg
  • Certificado: ISO, CE, REACH

Opciones Disponibles

   Comprar
Pregunta
Agregar a la Lista de Deseos Comparar este Producto
¿Qué significa «producto usado»?
Para clientes en EE. UU., Reino Unido, UE, Australia y Rusia, priorice la selección de un almacén local. Para la UE, elija el almacén alemán.
Los beneficios de esta selección incluyen tiempos de entrega más rápidos y costos generales más bajos, ya que no se incurre en derechos de aduana.
¡Se envía en 24 horas!
Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

El tamaño de esta caja de cambios es de 90 x 90mm y el diámetro del eje de entrada es de 14mm. Este engranaje de ángulo recto está diseñado para motores paso a paso Nema 34 y el eje de alta velocidad y el eje de baja velocidad tienen una relación de ángulo recto de 90 grados. Una de las principales ventajas de un engranaje de ángulo recto es su tamaño compacto y su capacidad para adaptarse a espacios reducidos, lo que lo convierte en una opción popular para aplicaciones en las que el equipo de conducción debe estar cerca del equipo accionado, como en transportadores u otras maquinarias.

Especificaciones del engranaje

  • Número de pieza: RYG34-G5
  • Tipo de caja de cambios: Engranaje de ángulo recto
  • Material del engranaje: Acero aleado
  • Relación de engranajes: 5:1
  • Eficiencia: 96%
  • Momento de inercia: 0.47kg·cm²
  • Juego en vacío: <=10arcmin
  • Torque máximo permisible: 90Nm(796.57lb-in)
  • Torque permisible en el momento: 180Nm(1593.13lb-in)
  • Carga axial máxima del eje: 800N
  • Carga radial máxima del eje: 1000N
  • Velocidad nominal de entrada: 3000rpm
  • Velocidad máxima de entrada: 6000rpm
  • Ruido: <=55dB
  • Clasificación a prueba de agua: IP54
  • Vida útil: 20000h
  • Temperatura de trabajo: -20~150℃

Especificación física

  • Tamaño del marco: 90 x 90mm
  • Longitud del engranaje: 149.5mm
  • Tipo de eje de salida: Ranura de llave
  • Diámetro del eje de salida: Φ20mm
  • Longitud del eje de salida: Φ40mm
  • Diámetro del eje de entrada: Φ14mm
  • Longitud del eje de entrada: 22-41mm
  • Peso: 5082g
Especificación Física
Diámetro del eje de entrada(mm) 14
Diámetro del eje de salida(mm) 20
Juego <=10arcmin
Longitud de la caja de cambios(mm) 149.5
Longitud del eje de entrada(mm) 22 - 41
Longitud del eje de salida(mm) 40
Material del engranaje Acero aleado
Método de inventario Inventario dedicado
Peso(gramos) 5082
Producción en serie RYG
Relación de transmisión(xx:1) 5
Tamaño de motor coincidente Nema 34 Motor paso a paso
Tamaño(mm) 90 x 90
Tipo de caja de cambios Engranaje de ángulo recto
Tipo de eje de salida Chavetero


  • Diámetro y longitud del eje de entrada/salida
  • Tipo de eje de entrada/salida
  • Relación de engranajes


File Size
RYG34-G5.pdf 121.47KB Download
RYG34-G5.STEP 2.4MB Download
