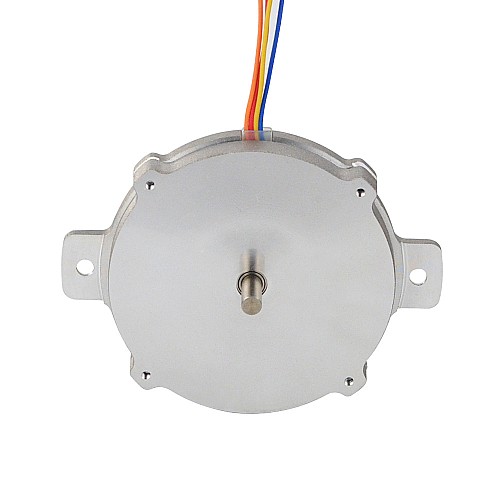

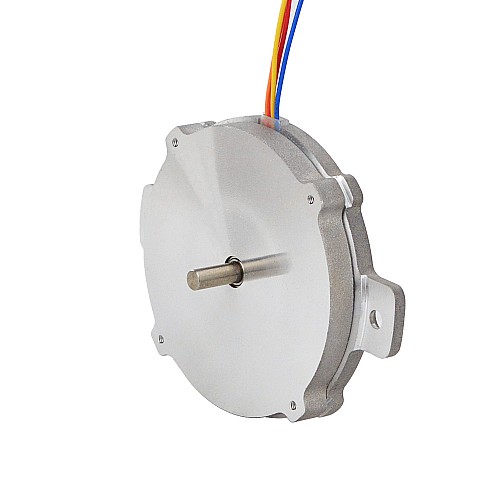

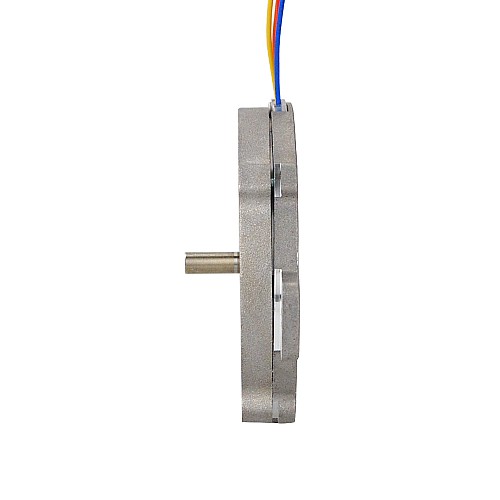

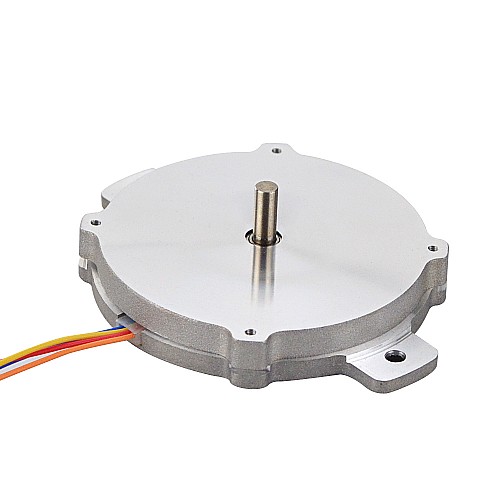

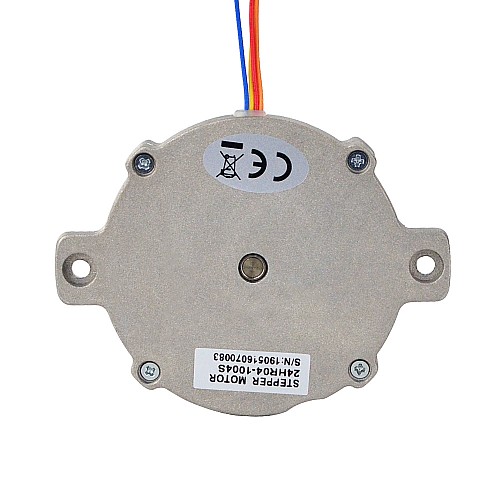

Redonda Pancake Nema 24 Bipolar 1.8deg 6Ncm(8.5oz.in) 1A Φ60x9.6mm 4 Cables

1 Comentarios - Escribir Comentario

M$470.40

5 o más M$446.00

10 o más M$424.00

50 o más M$404.00

100 o más M$385.80

En stock: 10000
Modelo: 24HR04-1004S
Peso bruto: 0.15kg
Certificado: ISO, CE, UKCA, RoHS

Opciones Disponibles

Nave de

China

EE. UU.

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¿Qué significa «producto usado»?

Para clientes en EE. UU., Reino Unido, UE, Australia y Rusia, priorice la selección de un almacén local. Para la UE, elija el almacén alemán.
Los beneficios de esta selección incluyen tiempos de entrega más rápidos y costos generales más bajos, ya que no se incurre en derechos de aduana.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Este motor paso a paso bipolar Nema 24 tipo panqueque con ángulo de paso de 1,8grados y tamaño Φ60x9,6mm. Tiene 4 hilos, cada fase consume 1A, con torque de mantenimiento de 6Ncm(8.5oz.in).

Especificación eléctrica

Número de pieza del fabricante: 24HR04-1004S
Tipo de motor: paso a paso bipolar
Ángulo de paso: 1,8grados
Par de sujeción: 6Ncm(8,5oz.in)
Corriente nominal/fase: 1A
Resistencia de fase: 3,6ohmios
Inductancia: 1,8mH±20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificación física

Tamaño del marco: Φ60mm
Longitud del cuerpo: 9,6mm
Diámetro del eje: Φ4mm
Longitud del eje: 10mm
Número de clientes potenciales: 4
Longitud del cable: 300mm
Peso: 79,6 gramos

Conexión

A+	A-	B+	B-
Rojo	Azul	Naranja	Amarillo

Tipo de producto
Tipo de producto	Motor de panqueques
Especificación Eléctrica
Ángulo de paso(deg.)	1.8
Bipolar/Unipolar	Bipolar
Bucle abierto/bucle cerrado	Circuito abierto
Clase de aislamiento	B 130C(266F)
Corriente nominal(A)	1
Inductancia(mH)	1.8
Resistencia de fase(ohms)	3.6
Torque de sujeción(Ncm)	6
Torque de sujeción(oz.in)	8.5
¿Tiene curva de par/empuje?	No
Especificación Física
Diámetro del eje(mm)	4
Eje simple/eje doble	Eje único
Longitud del cable(mm)	300
Longitud del cuerpo(mm)	9.6
Longitud del eje(mm)	10
Método de inventario	Inventario dedicado
No. de cables	4
Producción en serie	S
Tamaño(mm)	Nema 24 (60 x 60)
Tipo de eje de salida	O

File	Size
24HR04-1004S_Full_Datasheet.pdf	142.87KB	Download
24HR04-1004S.STEP	1.47MB	Download
