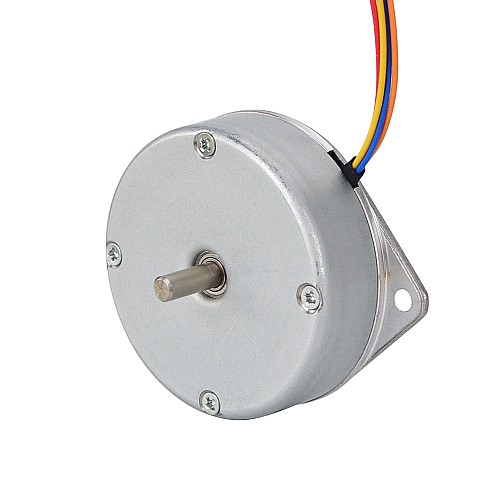

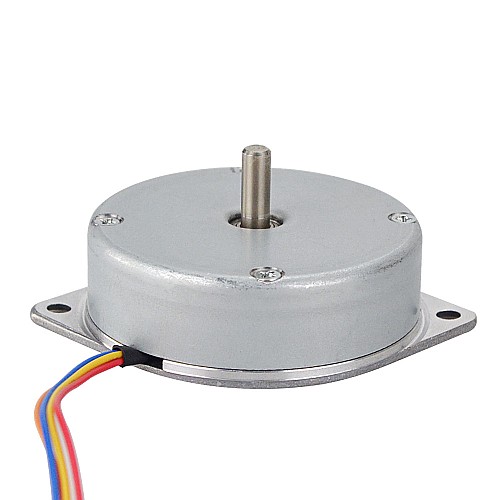

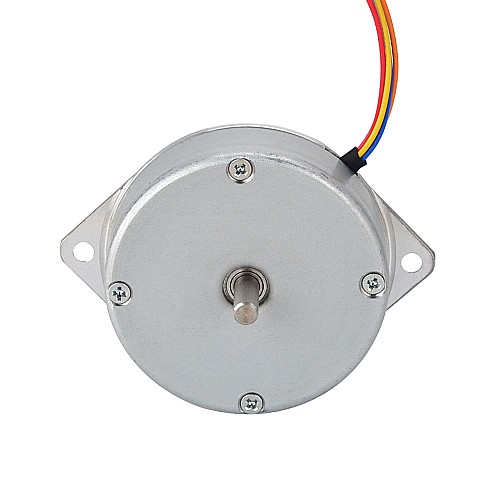

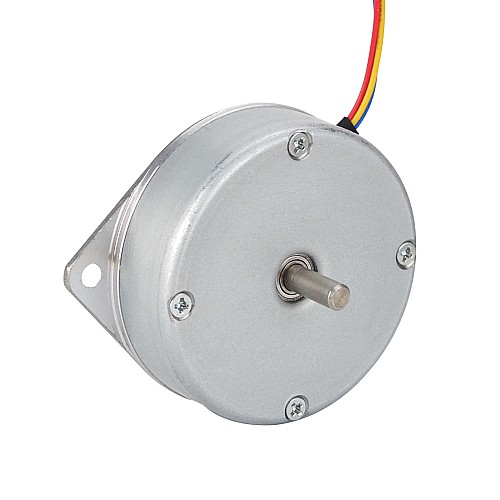

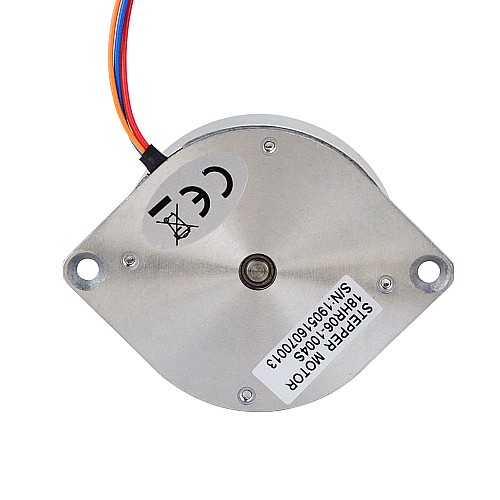

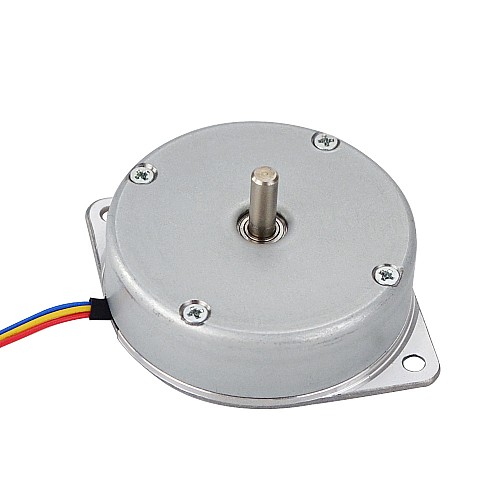

Redonda Pancake Nema 18 Bipolar 1.8deg 9Ncm(12.75oz.in) 1A Φ46x16mm 4 Cables

0 Comentarios - Escribir Comentario

M$400.20

5 o más M$379.40

10 o más M$360.80

50 o más M$343.80

100 o más M$328.20

En stock: 10000
Modelo: 18HR06-1004S
Peso bruto: 0.17kg
Certificado: ISO, CE, UKCA, RoHS

Opciones Disponibles

Nave de

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¿Qué significa «producto usado»?

Para clientes en EE. UU., Reino Unido, UE, Australia y Rusia, priorice la selección de un almacén local. Para la UE, elija el almacén alemán.
Los beneficios de esta selección incluyen tiempos de entrega más rápidos y costos generales más bajos, ya que no se incurre en derechos de aduana.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Este motor paso a paso bipolar Nema 18 tipo panqueque con ángulo de paso de 1,8grados y tamaño Φ46x16mm. Tiene 4 hilos, cada fase consume 1A, con torque de mantenimiento de 9Ncm(12.75oz.in).

Especificación eléctrica

Número de pieza del fabricante: 18HR06-1004S
Tipo de motor: paso a paso bipolar
Ángulo de paso: 1,8grados
Par de sujeción: 9Ncm(12,75oz.in)
Corriente nominal/fase: 1A
Resistencia de fase: 2,8ohmios
Inductancia: 2,4mH±20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificación física

Tamaño del marco: Φ46mm
Longitud del cuerpo: 16mm
Diámetro del eje: Φ4mm
Longitud del eje: 10mm
Número de clientes potenciales: 4
Longitud del cable: 300mm
Peso: 103g

Conexión

A+	A-	B+	B-
Rojo	Azul	Naranja	Amarillo

Tipo de producto
Tipo de producto	Motor de panqueques
Especificación Eléctrica
Ángulo de paso(deg.)	1.8
Bipolar/Unipolar	Bipolar
Bucle abierto/bucle cerrado	Circuito abierto
Clase de aislamiento	B 130C(266F)
Corriente nominal(A)	1
Inductancia(mH)	2.4
Resistencia de fase(ohms)	2.8
Torque de sujeción(Ncm)	9
Torque de sujeción(oz.in)	12.75
¿Tiene curva de par/empuje?	No
Especificación Física
Diámetro del eje(mm)	4
Eje simple/eje doble	Eje único
Longitud del cable(mm)	300
Longitud del cuerpo(mm)	16
Longitud del eje(mm)	10
Método de inventario	Inventario dedicado
No. de cables	4
Producción en serie	S
Tamaño(mm)	Nema 18 (46 x 46)
Tipo de eje de salida	O

Eje del motor
Cable
Conector
Encoder
Freno
Caja de cambios

File	Size
18HR06-1004S_Full_Datasheet.pdf	140.7KB	Download
18HR06-1004S.STEP	503.01KB	Download
