Nema 11 con eje trasero y orificio de tornillo relación de transmisión 27:1 Caja de engranajes

Interrumpido

Nema 11 con eje trasero y orificio de tornillo relación de transmisión 27:1 Caja de engranajes

0 Comentarios - Escribir Comentario

M$0.00

In Stock: 1
Model: 11HS12-0674D2-PG27
Gross Weight: 0.28kg
Certificated: ISO, CE, UKCA, RoHS

Sold: 61

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

Este producto tiene una cantidad mínima de 999

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

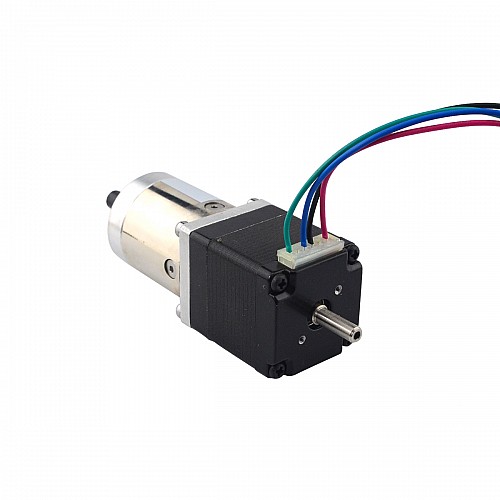

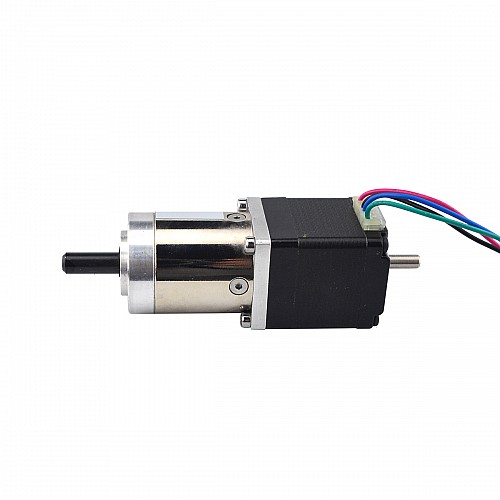

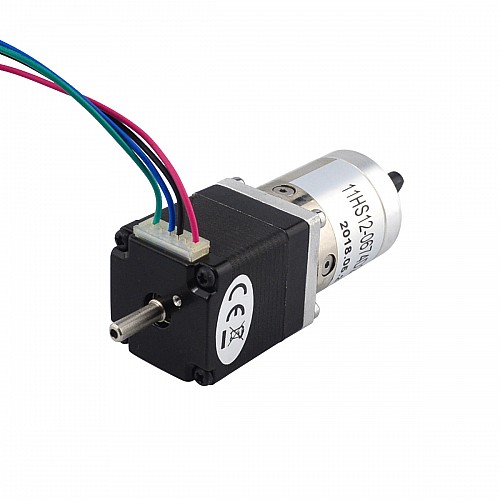

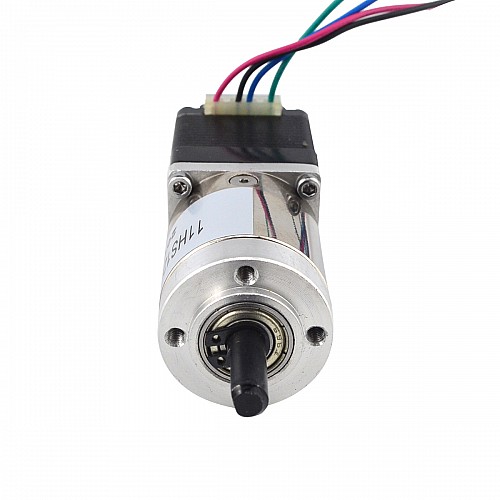

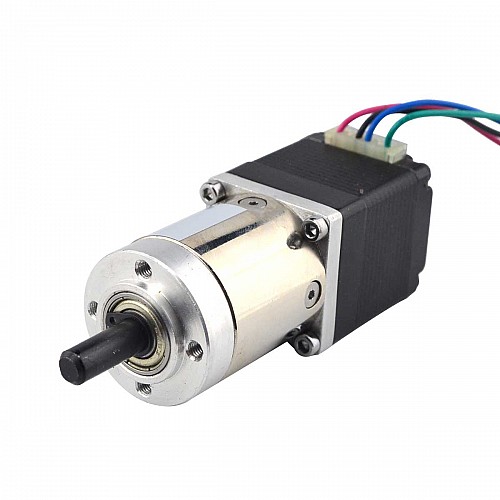

Este motor paso a paso Nema 11 con cuerpo de 31mm y corriente nominal de 0,67A, integró una Reductor planetario de relación de transmisión de 26,85: 1. Hay disponible un eje trasero de Φ4mm de diámetro con orificios para tornillos en la tapa trasera. Es una buena solución para aplicaciones con espacio limitado pero que necesitan baja velocidad y/o alto par.

Especificación eléctrica

Número de pieza del fabricante: 11HS12-0674D2-PG27
Tipo de motor: paso a paso bipolar
Par de sujeción: 7Ncm(9,91oz.in)
Corriente nominal/fase: 0.67A
Resistencia de fase: 5,6ohmios
Inductancia: 4.0mH±20%(1KHz)

Especificaciones de la caja de cambios

Tipo de caja de cambios: Planetario
Relación de transmisión: 26,85:1
Eficiencia: 80%
Contragolpe sin carga: <=3grado
Par máximo permitido: 3 N.m(425oz.in)
Momento Torque Permisible: 5N.m(708oz.in)
Carga axial máxima del eje: 5N
Carga radial máxima del eje: 25N

Especificación física

Tamaño del marco: 28 x 28mm
Reductor Longitud: 35mm
Diámetro del eje delantero: Φ6mm
Longitud del eje delantero: 18mm
Longitud del corte en D frontal: 12mm

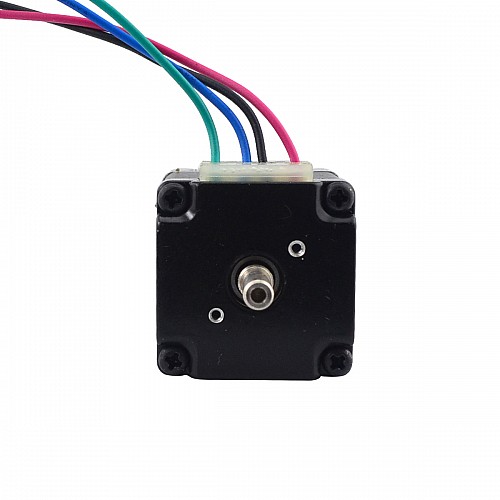

Diámetro del eje trasero: Φ4mm
Longitud del eje trasero: 12mm
Número de clientes potenciales: 4
Longitud del cable: 500mm
Peso: 200g

Conexión

A+	A-	B+	B-
Negro	Verde	Rojo	Azul

Por algunas razones, hemos suspendido la producción y venta de este producto y no se puede pedir este producto. Los productos alternativos son 11HS12-0674D-PG27.

Tipo de producto
Tipo de producto	Paso a paso engranado
Especificación Eléctrica
Bipolar/Unipolar	Bipolar
Corriente (A)	0.67
Inductancia(mH)	4
Resistencia de fase(ohms)	5.6
Torque de sujeción sin caja de cambios(N.m)	0.07
¿Tiene curva de par/empuje?	No
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	6
Eje simple/eje doble	Eje doble
Juego	<=3deg
Longitud del cable(mm)	500
Longitud del cuerpo(mm)	67
Longitud del eje(mm)	18
Método de inventario	Inventario compartido
No. de cables	4
Peso(gramos)	200
Relación de transmisión(xx:1)	26.85
Tamaño(mm)	Nema 11 (28 x 28)
Tipo de caja de cambios	Economía Planetaria
Tipo de eje de salida	D
