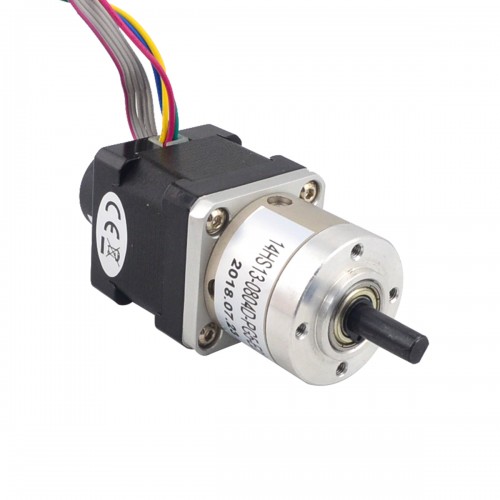

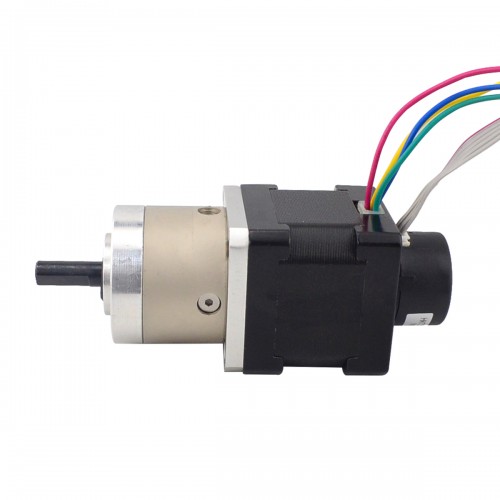

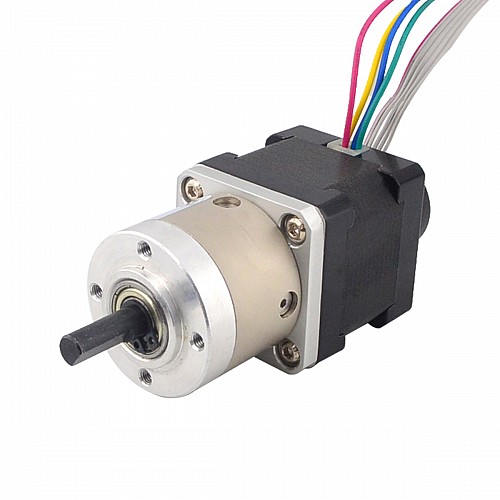

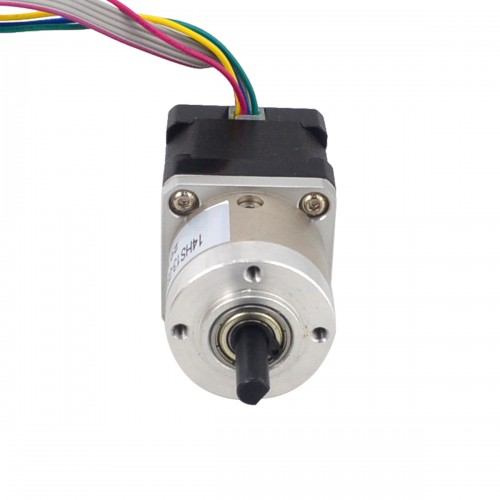

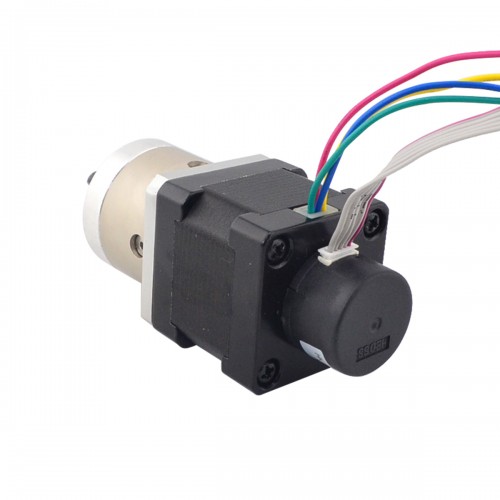

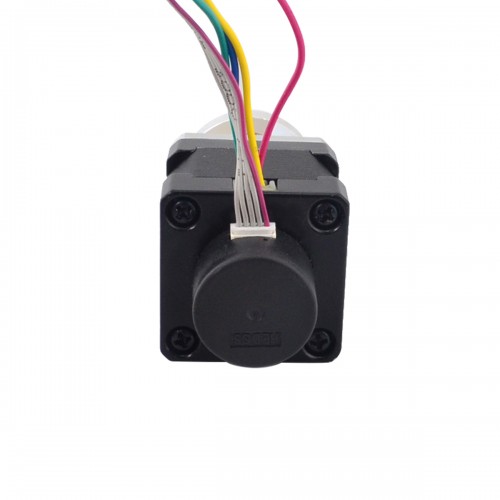

Paso a paso con transmisión de circuito cerrado Nema 14 L=34 mm Gear Raio 5:1 Codificador 300PPR

0 Comentarios - Escribir Comentario

M$1,196.80

5 o más M$1,140.60

10 o más M$1,089.40

50 o más M$1,042.40

100 o más M$999.40

Stock: Preordenar
Model: 14HS13-0804D-PG5-E22-300
Weight: 0.37kg
Location: ISO, CE, UKCA, RoHS

Haga clic en país para stock en directo

Enviado desde

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

Este producto tiene una cantidad mínima de 5

¿Qué significa reservar por adelantado?

Un producto de preventa es un artículo que no está actualmente en stock. Al realizar su pedido, iniciaremos la producción o adquisición específicamente para su compra.

Especificación del motor

Número de pieza del fabricante: 14HS13-0804D-PG5-E22-300
Tipo de motor: paso a paso bipolar
Ángulo de paso sin caja de cambios: 1,8grados
Par motor sin caja de cambios: 0,14Nm(19,83oz.in)
Corriente nominal/fase: 1A
Resistencia de fase: 3,20ohms
Voltaje: 3,20V
Inductancia: 4,50mH±20%(1KHz)
Clase de aislamiento: B 130°C[266°F]
Número de clientes potenciales: 4
Longitud del cable: 500mm

Especificaciones de la caja de cambios

Tipo de caja de cambios: Planetario
Reductor Longitud: 28,2mm
Relación de transmisión: 5.18:1
Eficiencia: 90%
Diámetro del eje: Φ6mm
Longitud del eje: 18mm
Longitud de corte en D: 12mm
Contragolpe sin carga: <= 3grado
Par máximo permitido: 2Nm(283.22oz.in)
Momento Par admisible: 4Nm(566.45oz.in)
Carga axial máxima del eje: 50N
Carga radial máxima del eje: 100N

Especificación del codificador

Tipo de codificador:Incrementales ópticos
Voltaje de suministro: 5 VCC
Corriente de salida: ≤20mA
Resolución: 300PPR
Señal de salida: 2 canales
Diámetro del eje: Φ4mm
Frecuencia de salida: ≤30KHz
Bajo voltaje de salida: ≤0.3VDC
Alto voltaje de salida: ≥3.4VDC

Conexión

ALFILER	1	2	3	4
Motor	A+	A-	B+	B-

ALFILER	1	2	3	4	5
codificador	0V	CAROLINA DEL NORTE	Canal B	+5V	Ch A

Tipo de producto
Tipo de producto	Motor con codificador y freno y caja de cambios
Especificación Eléctrica
Canales de señal de salida	2
Corriente nominal(A)	1
Inductancia(mH)	4.5
Motor paso a paso con	Codificador/Engranajes
Resistencia de fase(ohms)	3.2
Resolución del codificador	300PPR
Tipo de circuito de salida	Push-Pull (extremo único)
Tipo de codificador	Incrementales ópticos
Torque de sujeción(Ncm)	14
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	6
Longitud del cuerpo(mm)	76.2
Longitud del eje(mm)	18
Método de inventario	Inventario dedicado
Relación de transmisión(xx:1)	5
Tamaño(mm)	Nema 14 (35 x 35)
Tipo de caja de cambios	Caja de cambios planetaria serie PG
Tipo de eje de salida	D
