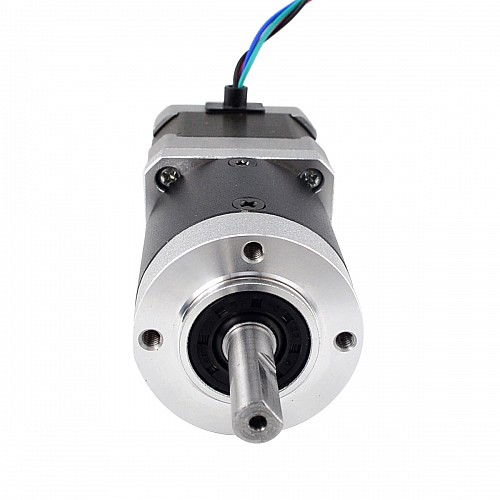

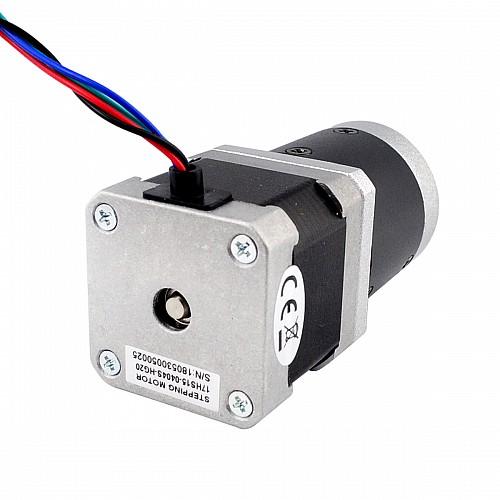

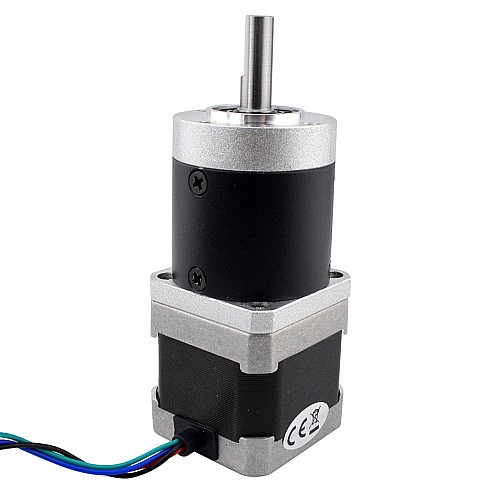

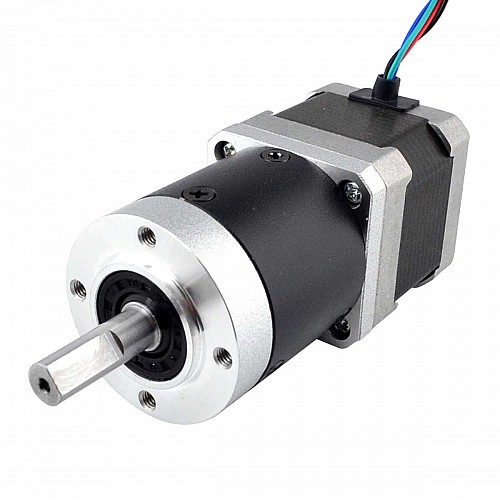

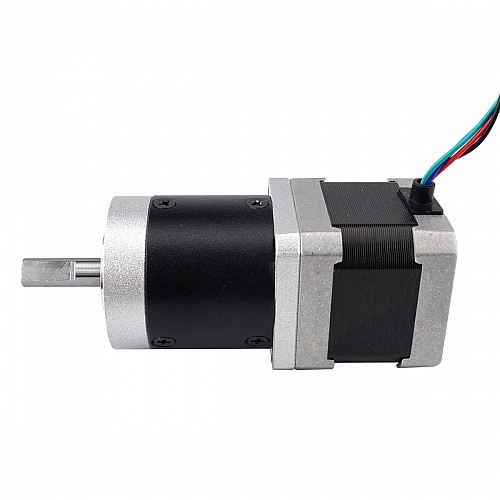

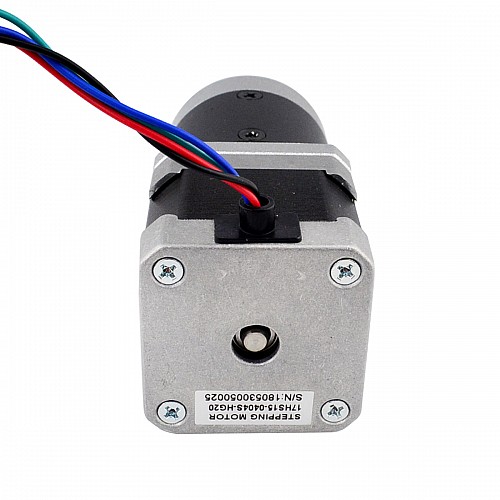

Motor Nema 17 L=39mm Relación de transmisión 20:1 Reductor planetario de alta precisión

0 Comentarios - Escribir Comentario

M$1,235.00

5 o más M$1,174.00

10 o más M$1,118.80

50 o más M$1,068.60

100 o más M$1,022.60

In Stock: 10000
Model: 17HS15-0404S-HG20
Gross Weight: 0.63kg
Certificated: ISO, CE, UKCA, RoHS

Sold: 361

Haga clic en país para stock en directo

Enviado desde

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

Este motor paso a paso Nema 17 con cuerpo de 39mm y corriente nominal de 0,40A, integrado con una Reductor planetario de 48.3mm con una relación de transmisión de 20:1. Es una buena solución para aplicaciones con espacio especial pero que necesitan baja velocidad y/o alto par.

Especificación eléctrica

Número de pieza: 17HS15-0404s-HG20
Tipo de motor: paso a paso bipolar
Ángulo de paso: 1,8grados
Par motor sin caja de cambios: 40Ncm(56,8oz.in)
Corriente nominal/fase: 0.40A
Resistencia de fase: 30ohms
Inductancia: 58mH ± 20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificaciones de la caja de cambios

Tipo de caja de cambios: Engranaje recto
Material del engranaje: Acero aleado
Relación de transmisión: 20:1
Eficiencia: 85%
Juego en vacío: <= 50arcmin
Par máximo permitido: 10 N.m(1416,4oz.in)
Momento Torque Permisible: 15N.m(2124.6oz.in)
Carga radial máx.: 100N
Temperatura ambiente: -10-50 ℃
Ruido: <= 50dB
Vida: 20000h

Especificación física

Tamaño del marco: 42 x 42mm
Longitud del motor: 39mm
Reductor Longitud: 48.3mm
Diámetro del eje: Φ8mm
Longitud del eje: 25mm
Longitud del corte en D: 15mm
Número de clientes potenciales: 4
Longitud del cable: 320mm

Conexión

A+	A-	B+	B-
Negro	Verde	Rojo	Azul

El soporte adecuado es ST-M12.

Tipo de producto
Tipo de producto	Paso a paso engranado
Especificación Eléctrica
Bipolar/Unipolar	Bipolar
Corriente (A)	0.4
Inductancia(mH)	58
Resistencia de fase(ohms)	30
Torque de sujeción sin caja de cambios(N.m)	0.4
¿Tiene curva de par/empuje?	Sí
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	8
Eje simple/eje doble	Eje único
Juego	<=50arcmin
Longitud del cable(mm)	320
Longitud del cuerpo(mm)	87
Longitud del eje(mm)	25
Material del engranaje	Acero aleado
Método de inventario	Inventario dedicado
No. de cables	4
Relación de transmisión(xx:1)	20
Tamaño(mm)	Nema 17 (42 x 42)
Tipo de caja de cambios	Planetario de precisión
Tipo de eje de salida	D
