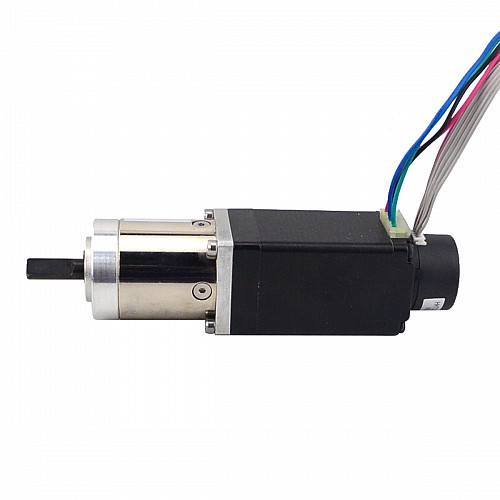

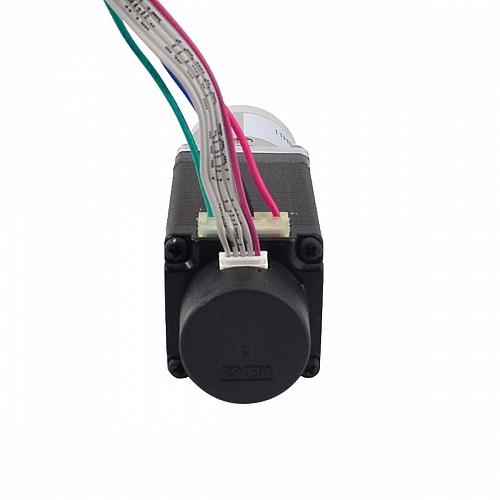

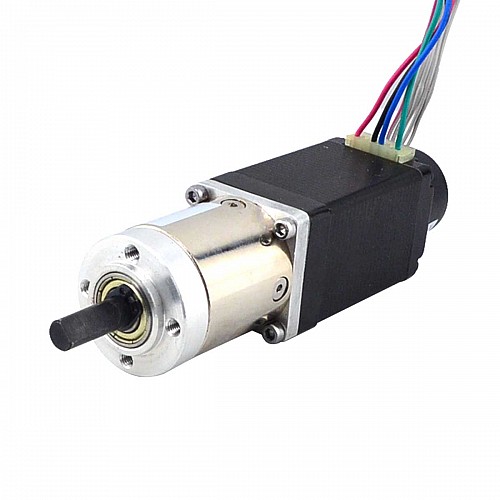

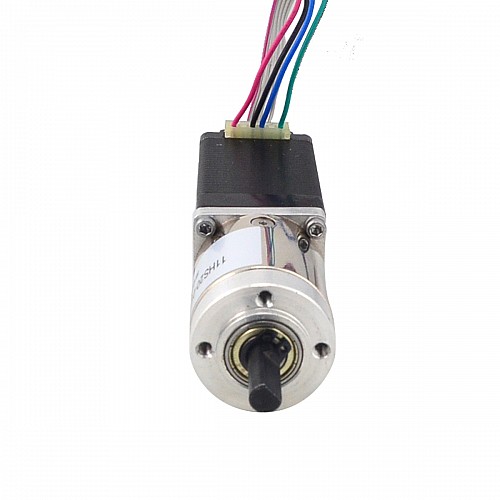

Paso a paso con transmisión de circuito cerrado Nema 11 L=51 mm Gear Raio 14:1 Codificador 300PPR

0 Comentarios - Escribir Comentario

M$1,249.00

5 o más M$1,190.40

10 o más M$1,136.80

50 o más M$1,088.00

100 o más M$1,043.00

In Stock: Preordenar
Model: 11HS20-0674D-PG14-E22-300
Gross Weight: 0.39kg
Certificated: ISO, CE, UKCA, RoHS

Sold: 401

Haga clic en país para stock en directo

Enviado desde

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

Este producto tiene una cantidad mínima de 10

¿Qué significa reservar por adelantado?

Un producto de preventa es un artículo que no está actualmente en stock. Al realizar su pedido, iniciaremos la producción o adquisición específicamente para su compra.

Especificación del motor

Número de pieza del fabricante: 11HS20-0674D-PG14-E22-300
Tipo de motor: paso a paso bipolar
Ángulo de paso sin caja de cambios: 1,8grados
Par motor sin caja de cambios: 0,14Nm(19,83oz.in)
Corriente nominal/fase: 0.67A
Resistencia de fase: 12,00ohmios
Voltaje: 8.04V
Inductancia: 6,50mH±20%(1KHz)
Clase de aislamiento: B 130°C[266°F]
Número de clientes potenciales: 4
Longitud del cable: 500mm

Especificaciones de la caja de cambios

Tipo de caja de cambios: Planetario
Reductor Longitud: 35mm
Relación de transmisión: 13.73:1
Eficiencia: 80%
Diámetro del eje: Φ6mm
Longitud del eje: 18mm
Longitud de corte en D: 12mm
Contragolpe sin carga: <= 3grado
Par máximo permitido: 3Nm(424,92oz.in)
Momento de par admisible: 5Nm(708,2oz.in)
Carga axial máxima del eje: 5N
Carga radial máxima del eje: 25N

Especificación del codificador

Tipo de codificador: Incrementales ópticos
Voltaje de suministro: 5 VCC
Corriente de salida: ≤20mA
Resolución: 300PPR
Señal de salida: 2 canales
Diámetro del eje: Φ4mm
Frecuencia de salida: ≤30KHz
Bajo voltaje de salida: ≤0.3VDC
Alto voltaje de salida: ≥3.4VDC

Conexión

ALFILER	1	2	3	4
Motor	A+	A-	B+	B-

ALFILER	1	2	3	4	5
codificador	0V	CAROLINA DEL NORTE	Canal B	+5V	Ch A

Tipo de producto
Tipo de producto	Motor con codificador y freno y caja de cambios
Especificación Eléctrica
Canales de señal de salida	2
Corriente nominal(A)	0.67
Inductancia(mH)	6.5
Motor paso a paso con	Codificador/Engranajes
Resistencia de fase(ohms)	12
Resolución del codificador	300PPR
Tipo de circuito de salida	Push-Pull (extremo único)
Tipo de codificador	Incrementales ópticos
Torque de sujeción(Ncm)	14
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	6
Longitud del cuerpo(mm)	51
Longitud del eje(mm)	18
Método de inventario	Inventario dedicado
Relación de transmisión(xx:1)	14
Tamaño(mm)	Nema 11 (28 x 28)
Tipo de caja de cambios	Caja de cambios planetaria serie PG
Tipo de eje de salida	D
