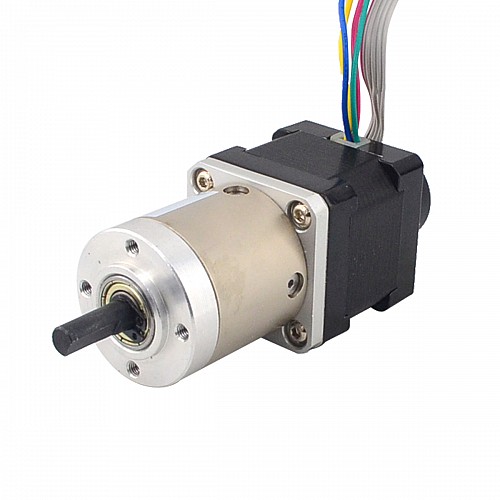

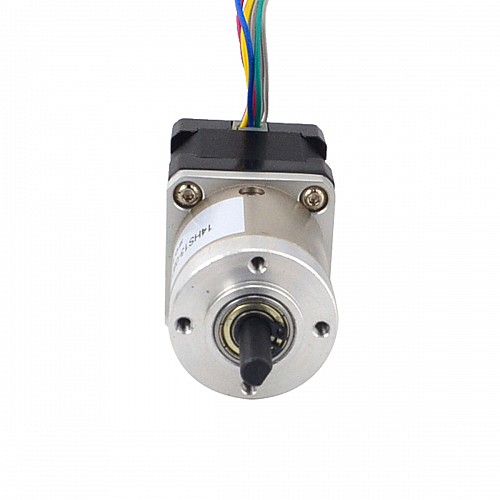

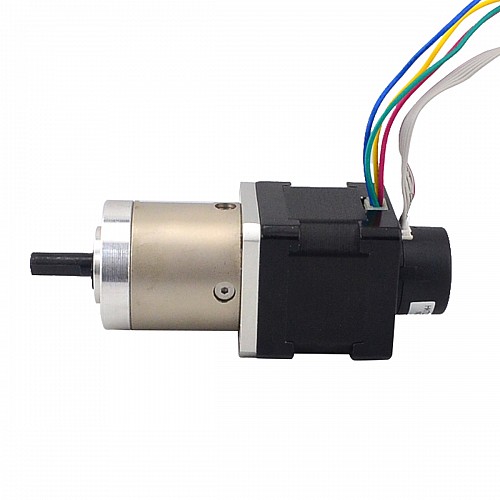

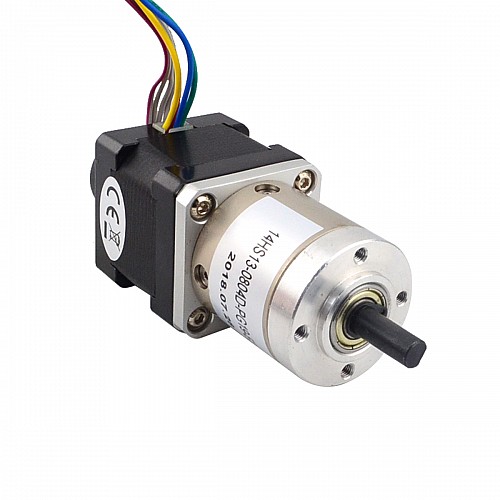

Paso a paso con engranajes de circuito cerrado Nema 14 L = 34 mm Gear Raio 19: 1 Codificador 300CPR

0 Comentarios - Escribir Comentario

M$1,196.80

5 o más M$1,140.60

10 o más M$1,089.40

50 o más M$1,042.40

100 o más M$999.40

En stock: Preordenar
Modelo: 14HS13-0804D-PG19-E22-300
Peso bruto: 0.38kg
Certificado: ISO, CE, UKCA, RoHS

Vendidos: 14

Haga clic en país para stock en directo

Enviado desde

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

Este producto tiene una cantidad mínima de 10

¿Qué significa reservar por adelantado?

Un producto de preventa es un artículo que no está actualmente en stock. Al realizar su pedido, iniciaremos la producción o adquisición específicamente para su compra.

Especificación del motor

Número de pieza del fabricante: 14HS13-0804D-PG19-E22-300
Tipo de motor: paso a paso bipolar
Ángulo de paso sin caja de cambios: 1,8 grados
Par de retención sin caja de cambios: 0,14 Nm (19,83 oz.in)
Corriente nominal/fase: 1A
Resistencia de fase: 3,20 ohmios
Voltaje: 3,20 V
Inductancia: 4,50 mH ± 20 % (1 KHz)
Número de clientes potenciales: 4
Longitud del cable: 500 mm

Especificaciones de la caja de cambios

Tipo de caja de cambios: Planetario
Longitud de la caja de cambios: 35,8 mm
Relación de engranajes: 19.20
Eficiencia: 81%
Diámetro del eje: Φ6mm
Longitud del eje: 18 mm
Longitud de corte en D: 12 mm
Contragolpe sin carga: <= 1 grado
Par máximo permitido: 2 Nm (283,28 oz.in)
Momento Par admisible: 4 Nm (566,56 oz.in)
Carga axial máxima del eje: 50N
Carga radial máxima del eje: 100N

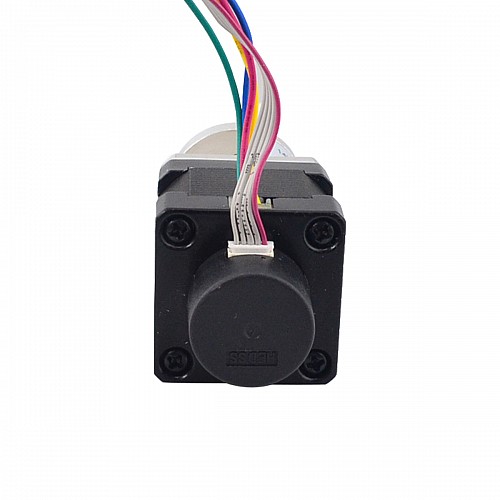

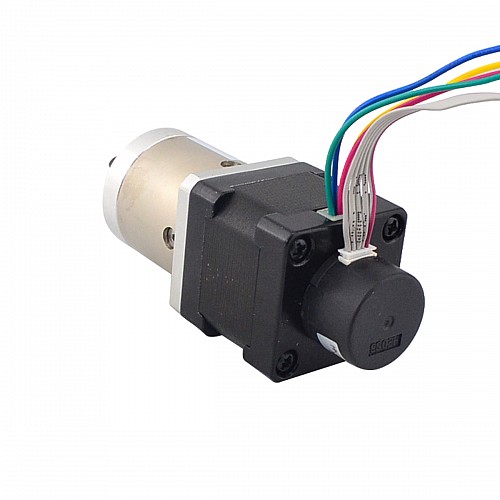

Especificación del codificador

Tipo de codificador: Incremental
Voltaje de suministro: 5 VCC
Corriente de salida: ≤20mA
Resolución: 300cpr
Señal de salida: 2 canales
Diámetro del eje: Φ4 mm
Frecuencia de salida: ≤30KHz
Bajo voltaje de salida: ≤0.3VDC
Alto voltaje de salida: ≥3.4VDC

Conexión

ALFILER	1	2	3	4
Motor	A+	A-	B+	B-

ALFILER	1	2	3	4	5
codificador	0V	CAROLINA DEL NORTE	Canal B	+5V	Ch A

Especificación Eléctrica
Canales de señal de salida	2
Corriente nominal(A)	1
Inductancia(mH)	4.5
Motor paso a paso con	Codificador/Engranajes
Resistencia de fase(ohms)	3.2
Resolución del codificador	300CPR
Tipo de circuito de salida	Push-Pull (extremo único)
Tipo de codificador	Incrementales
Torque de sujeción(Ncm)	14
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	6
Longitud del cuerpo(mm)	34
Longitud del eje(mm)	18
Tamaño(mm)	Nema 14 (35 x 35)
