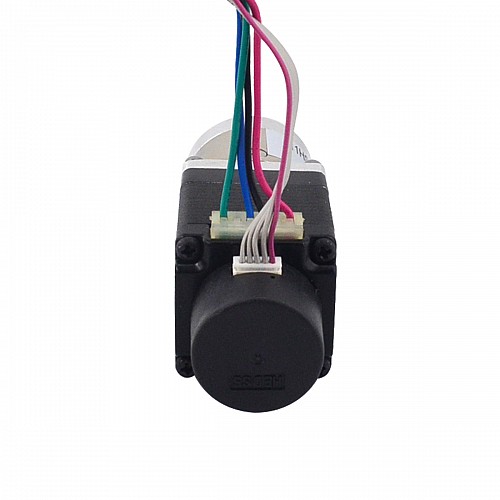

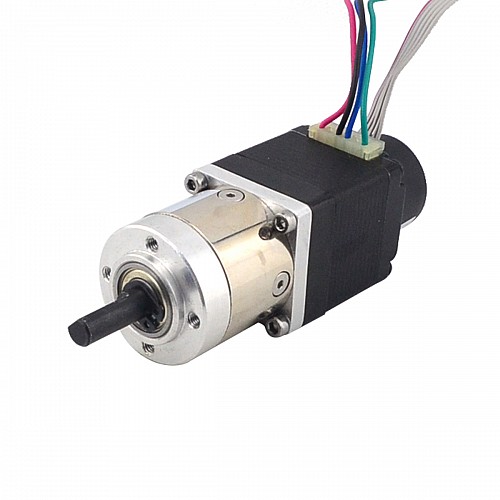

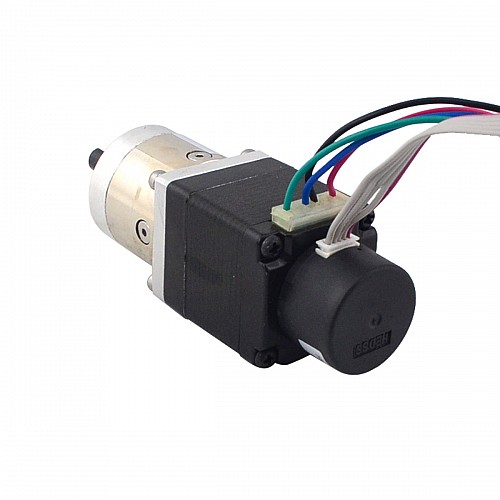

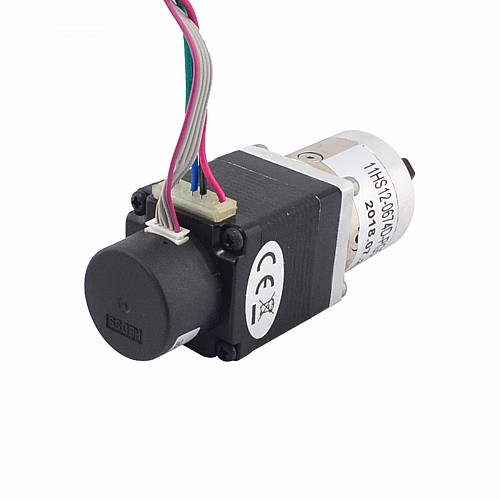

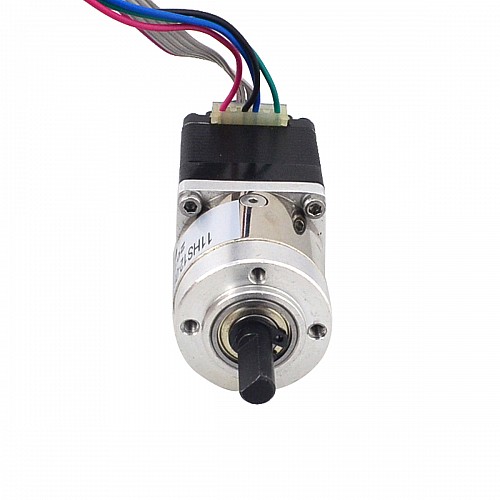

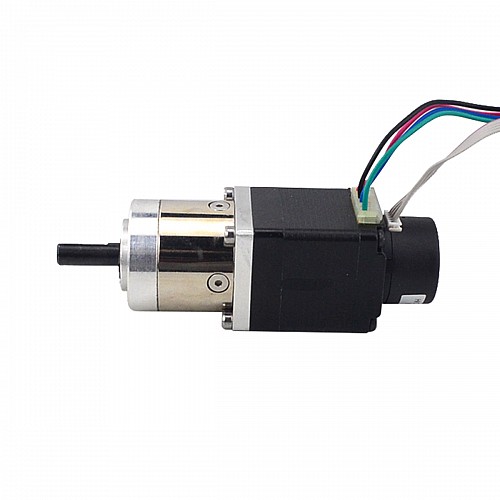

Paso a paso con transmisión de circuito cerrado Nema 11 L=31 mm Gear Raio 5:1 Codificador 300PPR

0 Comentarios - Escribir Comentario

M$1,249.00

5 o más M$1,190.40

10 o más M$1,136.80

50 o más M$1,088.00

100 o más M$1,043.00

In Stock: 10000
Model: 11HS12-0674D-PG5-E22-300
Gross Weight: 0.30kg
Certificated: ISO, CE, UKCA, RoHS

Sold: 67

Haga clic en país para stock en directo

Enviado desde

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

Especificación del motor

Número de pieza del fabricante: 11HS12-0674D-PG5-E22-300
Tipo de motor: paso a paso bipolar
Ángulo de paso sin caja de cambios: 1,8grados
Par motor sin caja de cambios: 0,07Nm(9,91oz.in)
Corriente nominal/fase: 0.67A
Resistencia de fase: 5,60ohms
Voltaje: 3.75V
Inductancia: 4.00mH±20%(1KHz)
Clase de aislamiento: B 130°C[266°F]
Número de clientes potenciales: 4
Longitud del cable: 500mm

Especificaciones de la caja de cambios

Tipo de caja de cambios: Planetario
Reductor Longitud: 27,2mm
Relación de transmisión: 5.18:1
Eficiencia: 90%
Diámetro del eje: Φ6mm
Longitud del eje: 18mm
Longitud de corte en D: 12mm
Contragolpe sin carga: <= 3grado
Par máximo permitido: 3Nm(424,83oz.in)
Momento Par admisible: 5Nm(708,06oz.in)
Carga axial máxima del eje: 5N
Carga radial máxima del eje: 25N

Especificación del codificador

Tipo de codificador: Incrementales ópticos
Voltaje de suministro: 5 VCC
Corriente de salida: ≤20mA
Resolución: 300ppr
Señal de salida: 2 canales
Diámetro del eje: Φ4mm
Frecuencia de salida: ≤30KHz
Bajo voltaje de salida: ≤0.3VDC
Alto voltaje de salida: ≥3.4VDC

Conexión

ALFILER	1	2	3	4
Motor	A+	A-	B+	B-

ALFILER	1	2	3	4	5
codificador	0V	CAROLINA DEL NORTE	Canal B	+5V	Ch A

Tipo de producto
Tipo de producto	Motor con codificador y freno y caja de cambios
Especificación Eléctrica
Canales de señal de salida	2
Corriente nominal(A)	0.67
Inductancia(mH)	4
Motor paso a paso con	Codificador/Engranajes
Resistencia de fase(ohms)	5.6
Resolución del codificador	300PPR
Tipo de circuito de salida	Push-Pull (extremo único)
Tipo de codificador	Incrementales ópticos
Torque de sujeción(Ncm)	7
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	6
Longitud del cuerpo(mm)	32
Longitud del eje(mm)	18
Método de inventario	Inventario dedicado
Relación de transmisión(xx:1)	5
Tamaño(mm)	Nema 11 (28 x 28)
Tipo de caja de cambios	Caja de cambios planetaria serie PG
Tipo de eje de salida	D

File	Size
11HS12-0674D-PG5-E22-300.STEP	1.25MB	Download
11HS12-0674D-PG5-E22-300_Torque_Curve.pdf	142.04KB	Download
11HS12-0674D-PG5-E22-300_Full_Datasheet.pdf	172.57KB	Download
