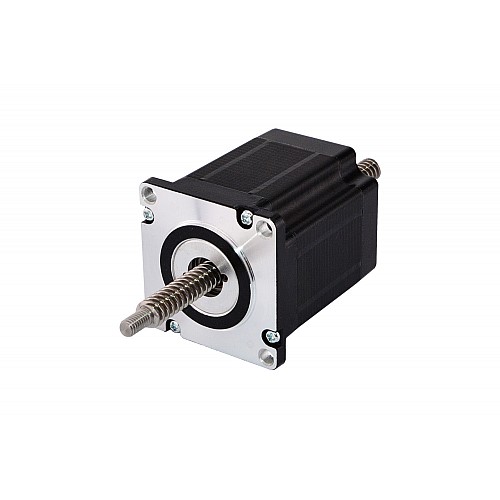

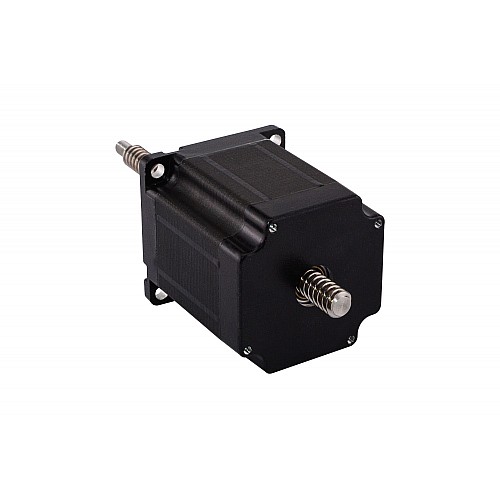

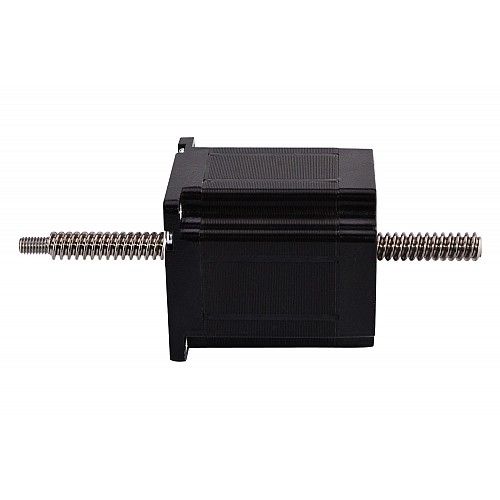

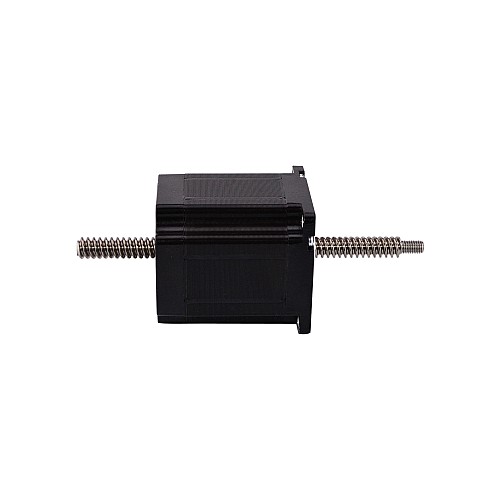

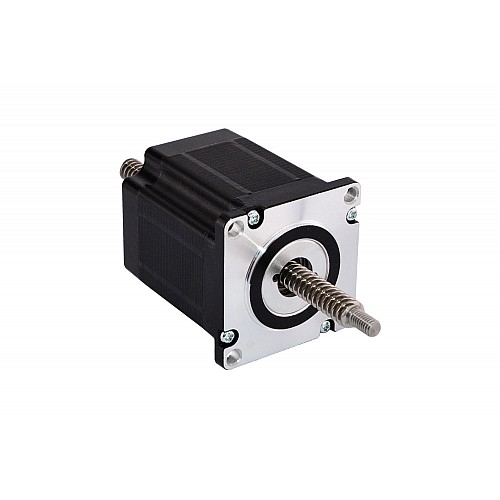

Nema 23 No cautivo Pila de 66mm Cable de 2,5A 10,16mm(0,4") Longitud 150mm

0 Comentarios - Escribir Comentario

M$0.00

Stock: 1
Model: 23N26S2504NG3-150RS
Weight: 1.06kg
Location: ISO, CE, RoHS

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

Este producto tiene una cantidad mínima de 999

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

Este modelo es casi exactamente igual que el actuador lineal de motor paso a paso no cautivo de doble pila de tamaño 23 de la serie Haydon Kerk 57000. La parte del motor es un motor paso a paso Nema 23 de 66 mm, 1,8 grados, 2,5 A, y funciona con un tornillo de avance de 9,53mm(0,3752") de diámetro y 150mm(5,9055") de longitud, el recorrido lineal es de 10,16mm(0,4") por revolución.

Especificación eléctrica

Número de pieza del fabricante: 23N26S2504NG3-150RS(23N26S2504NG-150RS)
Tipo de motor: paso a paso lineal no cautivo
Ángulo de paso: 1,8°
Empuje mínimo: 220N(300pps)
Corriente nominal/fase: 2.5A
Resistencia de fase: 2.1ohmios
Voltaje: 5V
Inductancia: 8.2mH±20%(1KHz)

Especificación física

Tamaño del marco: 57 x 57mm
Longitud del cuerpo: 66mm
Longitud del tornillo de avance: 150mm(5,9055")
Diámetro del tornillo de avance: Φ9,53mm(0,3752")
Plomo/paso: 0,0508mm(0,002")
Recorrido/revolución del cable: 10,16mm(0,4")
Número de clientes potenciales: 4
Longitud del cable: 300mm
Peso: 958g

Conexión

A+	A-	B+	B-
Rojo	Rojo blanco	Verde blanco	Verde

Por algunas razones, hemos suspendido la producción y venta de este producto y no se puede pedir este producto. Los productos alternativos son 23N30S4004NG5-250RS.

Especificación Eléctrica
Ángulo de paso(deg.)	1.8
Bipolar/Unipolar	Bipolar
Corriente nominal(A)	2.5
Empuje mínimo(N) @300pps	220
Inductancia(mH)	8.2
Resistencia de fase(ohms)	2.1
¿Tiene curva de par/empuje?	No
Especificación Física
Clasificación del IP	40
Diámetro del tornillo de avance(mm)	9.53
Longitud del cable(mm)	300
Longitud del cuerpo(mm)	66
Longitud del tornillo de avance(mm)	150
Método de inventario	Inventario dedicado
No. de cables	4
Recorrido de plomo/paso(mm)	0.0508
Recorrido de plomo/Revolución(mm)	10.16
Tamaño(mm)	Nema 23 (57 x 57)
Tipo de motor lineal	Non-Captive
