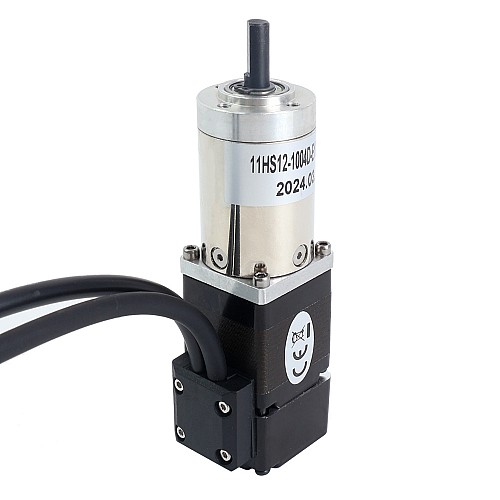

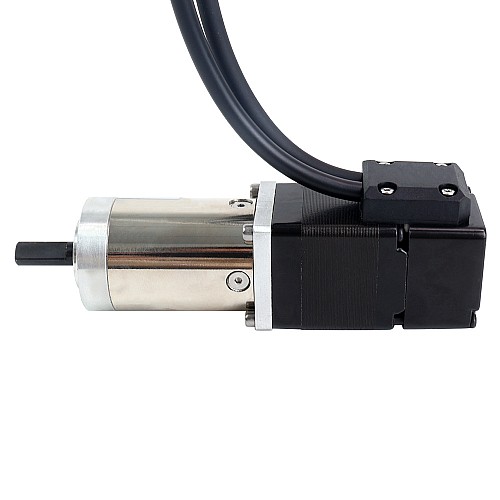

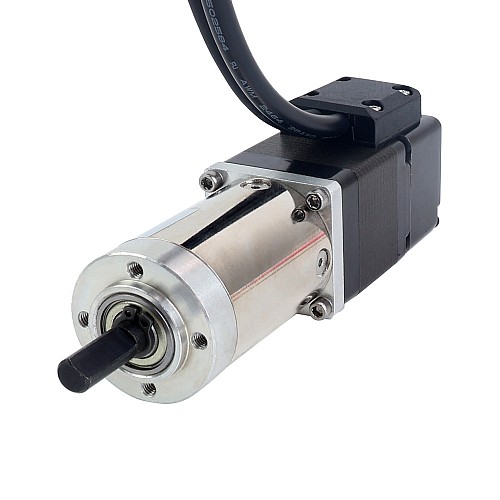

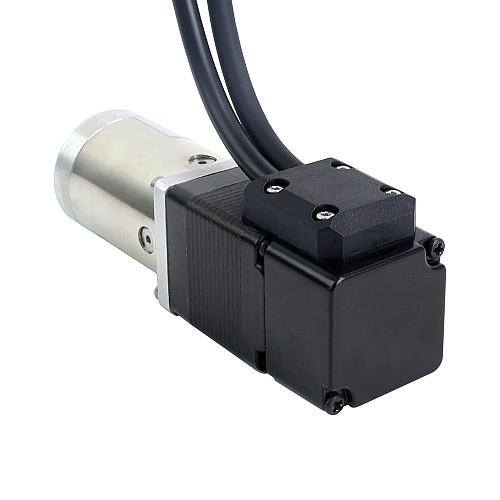

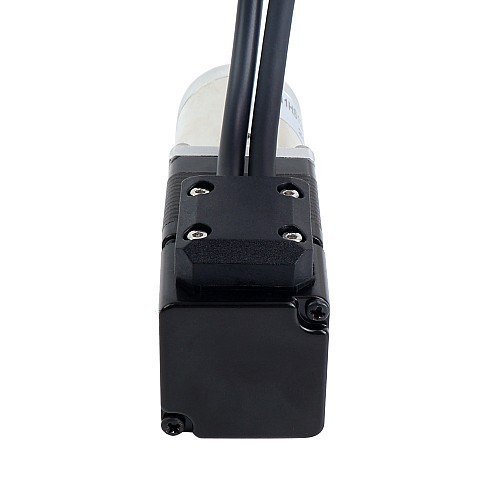

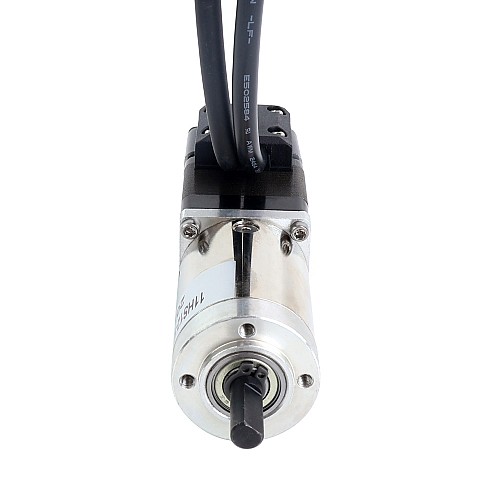

Nema 11 paso a paso con engranaje cerrado L=32mm engranaje Raio 100:1 codificador 1000PPR (4000CPR)

0 Comentarios - Escribir Comentario

M$1,772.60

5 o más M$1,675.40

10 o más M$1,588.40

50 o más M$1,510.00

100 o más M$1,439.00

Stock: 10000
Model: 11HS12-1004D-E1000-PG100
Weight: 0.35kg
Location: ISO, CE, UKCA, RoHS

Haga clic en país para stock en directo

Enviado desde

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

Este es un motor paso a paso de circuito cerrado Nema 11 con una caja de cambios planetaria de 99.548:1 y un codificador óptico incremental de 1000ppr(4000cpr). Su tamaño compacto, capacidades de posicionamiento preciso y alto torque lo hacen perfecto para aplicaciones que tienen espacios limitados y requieren alta precisión y entrega de alto torque a bajas velocidades.

Especificación del motor

Número de pieza del fabricante: 11HS12-1004D-E1000-PG100
Tipo de motor: paso a paso bipolar
Ángulo de paso sin caja de cambios: 1,8 grados
Par de retención sin caja de cambios: 0,06Nm(8,5oz.in)
Corriente nominal/fase: 1,0A
Resistencia de fase: 2,0ohms
Inductancia: 1,5mH±20%(1KHz)
Clase de aislamiento: B 130°C[266°F]
Número de clientes potenciales: 4
Longitud del cable: 300mm

Especificaciones de la caja de cambios

Tipo de caja de cambios: planetaria
Longitud de la caja de cambios: 42,7mm
Relación de transmisión: 99,548:1
Eficiencia: 70%
Diámetro del eje: Φ6mm
Longitud del eje: 18mm
Contracción sin carga: <=3 grados
Par máximo permitido: 3Nm(424,84oz.in)
Momento de torsión permitido: 5Nm(708,06oz.in)

Especificación del codificador

Tipo de circuito de salida: tipo diferencial
Tipo de codificador: óptico incremental
Resolución del codificador: 1000PPR(4000CPR)
Canales de señal de salida: 3 canales
Tensión de alimentación mínima: 4,5V
Tensión de alimentación máxima: 5,5V
Voltaje de salida de alto nivel: 2,4V - Vcc
Voltaje de salida de bajo nivel: ≤ 0,4V

Conexión

Fijar	1	2	3	4
Motor	A+	A-	B+	B-
Color	Negro	Verde	Rojo	Azul

Codificador	VCC	GND	EA+	EA-	EB+	EB-	EZ+	EZ-
Color	Rojo	Negro	Blanco	Amarillo	Naranja	Gris	Verde	Azul

El motor viene con un cable altamente flexible que se puede doblar 8 millones de veces sin fallar.

Tipo de producto
Tipo de producto	Motor con codificador y freno y caja de cambios
Especificación Eléctrica
Canales de señal de salida	3
Corriente nominal(A)	1
Inductancia(mH)	1.5
Motor paso a paso con	Codificador/Engranajes
Resistencia de fase(ohms)	2
Resolución del codificador	1000PPR
Tipo de circuito de salida	Diferencial
Tipo de codificador	Incrementales ópticos
Torque de sujeción(Ncm)	6
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	6
Longitud del cuerpo(mm)	92.7
Longitud del eje(mm)	18
Método de inventario	Inventario dedicado
Relación de transmisión(xx:1)	100
Tamaño(mm)	Nema 11 (28 x 28)
Tipo de caja de cambios	Caja de cambios planetaria serie PG
Tipo de eje de salida	D
