Motor paso a paso de bucle cerrado Nema 8 0,02Nm(2,83oz.in) Codificador 1000PPR(4000CPR)

1 Comentarios - Escribir Comentario

M$1,025.60

5 o más M$979.40

10 o más M$937.40

50 o más M$898.80

100 o más M$863.20

In Stock: 10000
Model: 8HS15-0604D-E1000
Gross Weight: 0.14kg
Certificated: ISO, CE, UKCA, RoHS

Sold: 43

Haga clic en país para stock en directo

Enviado desde

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

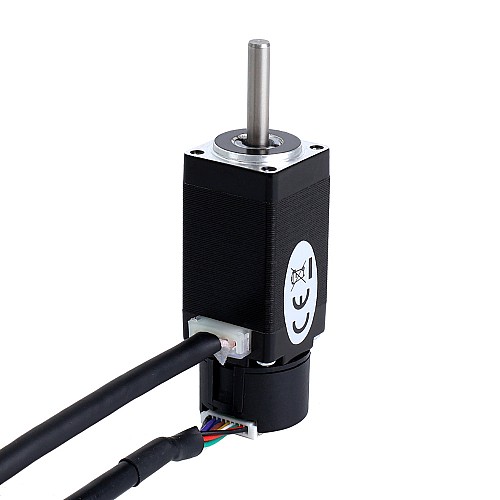

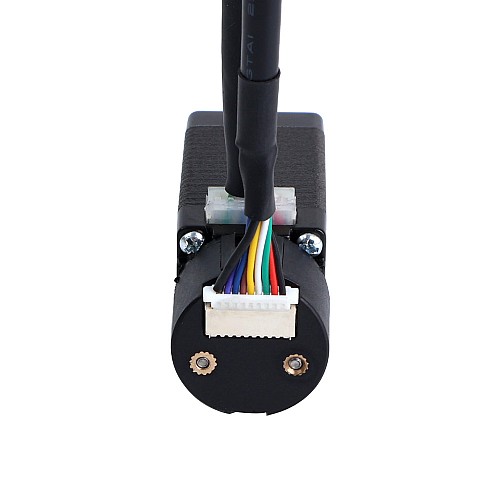

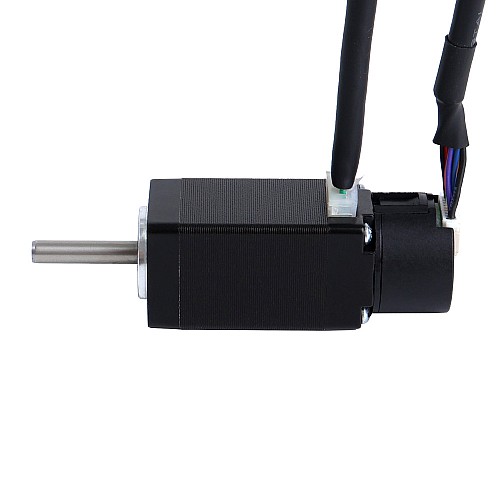

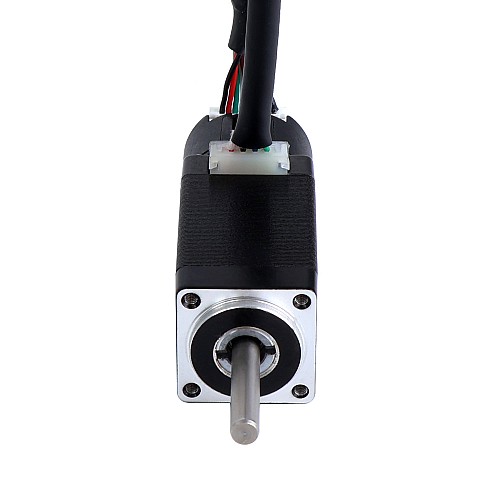

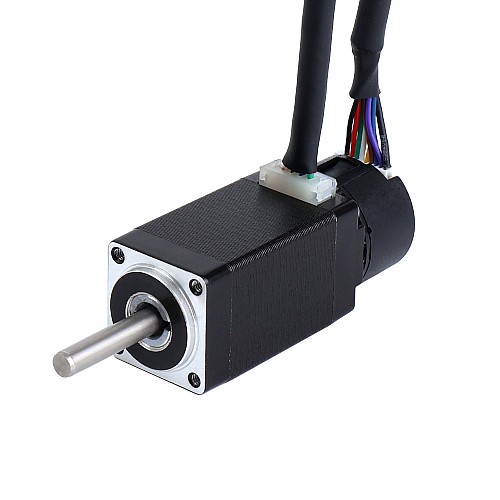

Este es un motor paso a paso de bucle cerrado Nema 8, equipado con un codificador óptico incremental de 1000ppr(4000cpr), tiene una corriente nominal de 0,6A y un par de retención de 0,02Nm(2,83oz.in). Ofrece mayor precisión, mayor par, menor calentamiento del motor, menor consumo de energía y mejor respuesta a factores externos en comparación con los motores paso a paso de bucle abierto.

Especificaciones eléctricas

Número de pieza del fabricante: 8HS15-0604D-E1000
Número de fase: 2
Ángulo de paso: 1,8grados
Par de retención: 0,02Nm(2,83oz.in)
Corriente nominal/fase: 0,6A
Resistencia de fase: 8,3ohms ± 10%
Inductancia: 2,2mH ± 20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificaciones físicas

Tamaño del marco: 20 x 20mm
Longitud del cuerpo: 52mm
Diámetro del eje: Φ4mm
Longitud del eje: 20mm
Longitud del cable: 500mm
Peso: 0,098kg

Especificación del codificador

Tipo de circuito de salida: tipo diferencial
Tipo de codificador: incremental óptico
Resolución del codificador: 1000PPR(4000CPR)
Canales de señal de salida: 3canales
Voltaje de suministro mínimo: 4,5V
Voltaje de alimentación máx.: 5,5V
Voltaje de salida de alto nivel: 2,4 V - Vcc
Voltaje de salida de bajo nivel: ≤ 0,4V

Conexión

PIN	1	2	3	4
Motor	A+	A-	B+	B-
Color	Negro	Verde	Rojo	Azul

Codificador	EA+	CCV	TIERRA	EZ+	EZ-	EB+	EB-	EA-
Color	Verde	Rojo	Negro	Amarillo	Púrpura	Blanco	Azul	Marrón

Tipo de producto
Tipo de producto	Motor paso a paso de circuito cerrado
Especificación Eléctrica
Canales de señal de salida	3
Corriente nominal(A)	0.6
Inductancia(mH)	2.2
Resistencia de fase(ohms)	8.3
Resolución del codificador	1000PPR
Tipo de circuito de salida	Diferencial
Tipo de codificador	Incrementales ópticos
Torque de sujeción(Ncm)	2
Torque de sujeción(oz.in)	2.83
¿Tiene curva de par/empuje?	No
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	4
Longitud del eje(mm)	20
Método de inventario	Inventario dedicado
Peso(gramos)	98
Tamaño(mm)	Nema 08 (20 x 20)
