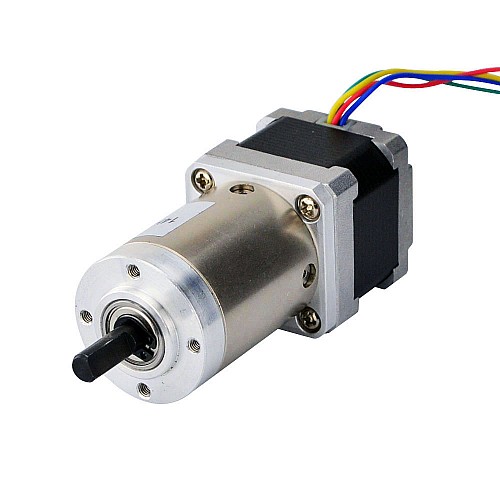

Motor paso a paso Nema 14 Bipolar L=34mm con relación de transmisión 100:1 Reductor planetario

Motor pasoA paso Nema 14 Bipolar L=33mm con relación de transmisión 100:1 Reductor planetario

Caliente

Motor paso a paso Nema 14 Bipolar L=34mm con relación de transmisión 100:1 Reductor planetario

1 Comentarios - Escribir Comentario

M$720.20

5 o más M$682.80

10 o más M$649.00

50 o más M$618.40

100 o más M$590.60

En stock: 10000
Modelo: 14HS13-0804S-PG100
Peso bruto: 0.42kg
Certificado: ISO, CE, UKCA, RoHS

Opciones Disponibles

Nave de

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¿Qué significa «producto usado»?

Para clientes en EE. UU., Reino Unido, UE, Australia y Rusia, priorice la selección de un almacén local. Para la UE, elija el almacén alemán.
Los beneficios de esta selección incluyen tiempos de entrega más rápidos y costos generales más bajos, ya que no se incurre en derechos de aduana.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Este motor paso a paso Nema 14 con cuerpo de 34mm y corriente nominal de 1A, integró una caja de engranajes planetarios de relación de transmisión de 99,548:1. Es una buena solución para aplicaciones con espacio limitado pero que necesitan baja velocidad y/o alto par.

Especificaciones eléctricas

Número de pieza del fabricante: 14HS13-0804S-PG100
Tipo de motor: paso a paso bipolar
Ángulo de paso: 0,018grados
Par de retención sin caja de cambios: 14Ncm(19,8oz.in)
Corriente nominal/fase: 1A
Resistencia de fase: 3,2ohms
Inductancia: 4,5mH ± 20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificaciones de la caja de cambios

Tipo de caja de cambios: Planetario
Relación de engranajes: 99,548:1
Eficiencia del equipo: 70%
Juego en vacío: <=3grado
Torsión máxima permitida: 3Nm(424.83oz.in)
Par de momento admisible: 5Nm(708.06oz.in)
Carga axial máxima del eje: 50N
Carga radial máxima del eje: 100N

Especificaciones físicas

Tamaño del marco: 35 x 35mm
Longitud del motor: 34mm
Longitud de la caja de cambios: 44.6mm
Diámetro del eje: Φ6mm
Longitud del eje: 18mm
Longitud de corte en D: 12mm
Número de clientes potenciales: 4
Longitud del cable: 500mm
Peso: 360 g

Conexión

A+	A-	B+	B-
Rojo	Verde	Amarillo	Azul

Tipo de producto
Tipo de producto	Paso a paso engranado
Especificación Eléctrica
Bipolar/Unipolar	Bipolar
Corriente (A)	1.0
Inductancia(mH)	4.5
Resistencia de fase(ohms)	3.2
Torque de sujeción sin caja de cambios(N.m)	0.14
¿Tiene curva de par/empuje?	Sí
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	6
Eje simple/eje doble	Eje único
Juego	<=3deg
Longitud del cable(mm)	500
Longitud del cuerpo(mm)	77.6
Longitud del eje(mm)	18
Método de inventario	Inventario dedicado
No. de cables	4
Peso(gramos)	360
Relación de transmisión(xx:1)	99.548
Tamaño(mm)	Nema 14 (35 x 35)
Tipo de caja de cambios	Economía Planetaria
Tipo de eje de salida	D

File	Size
14HS13-0804S-PG100_Full_Datasheet.pdf	174.16KB	Download
14HS13-0804S-PG100.STEP	1.92MB	Download
14HS13-0804S-PG100_Torque_Curve.pdf	184.71KB	Download
14HS13-0804S_Torque_curve.pdf	214.15KB	Download
