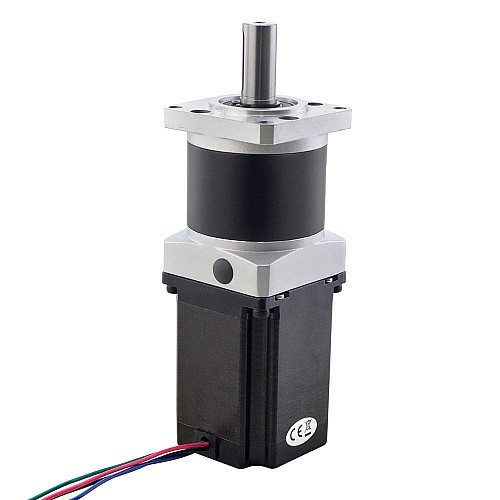

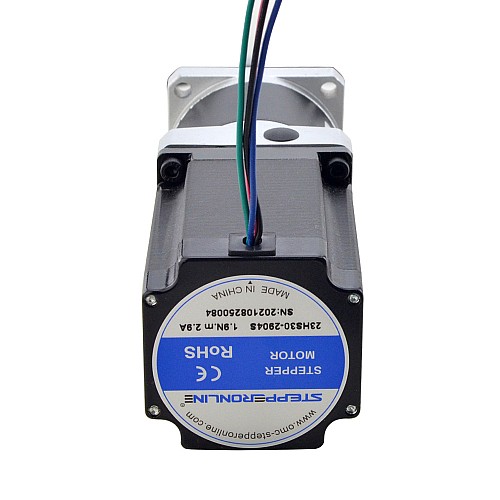

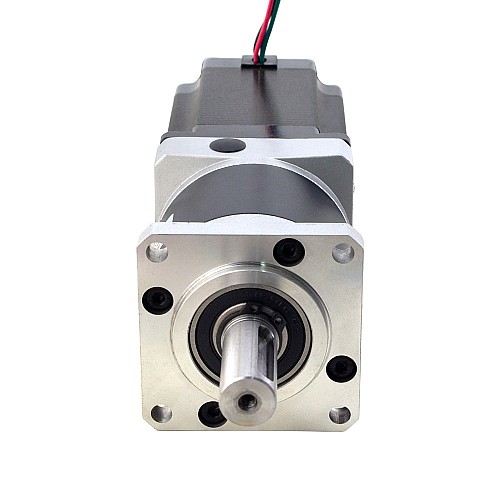

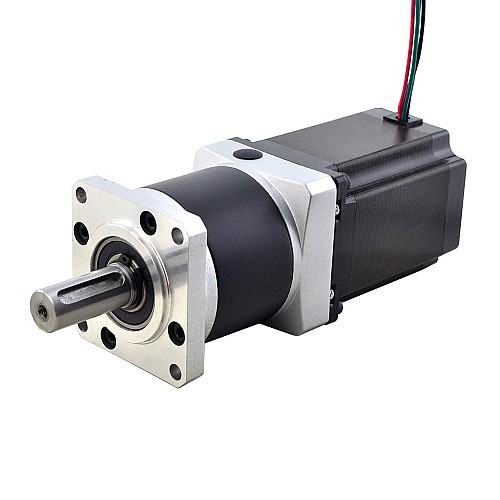

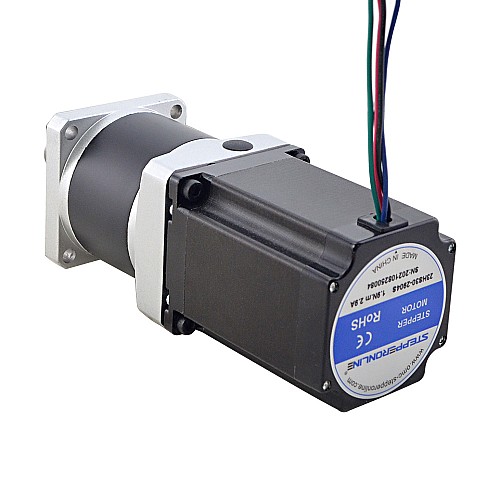

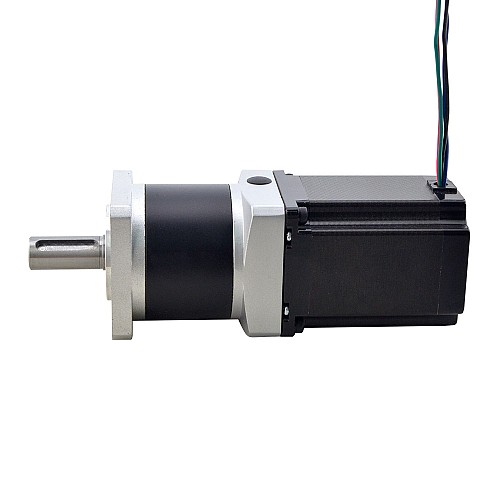

Motor paso a paso Nema 23 L=76.5mm Relación de transmisión 50:1 Reductor planetario de la serie MG

Este motor paso a paso de tamaño Nema 23 está equipado con una caja de transmisión de alta precisión de la serie MG. La relación de transmisión es 50: 1 y el Max. la reacción es de 50 minutos de arco. Es una excelente opción para aplicaciones que requieren buena precisión pero bajo costo.
Como acoplamiento de eje incorporado en la caja de cambios de la serie MG, puede cambiar el motor o la caja de cambios fácilmente.

Especificación eléctrica

• Número de pieza: 23HS30-2904S-MG50
• Tipo de motor: paso a paso bipolar
• Par motor sin caja de cambios: 1,89Nm(267,65oz.in)
• Corriente nominal/fase: 2.9A
• Resistencia de fase: 1,13ohms
• Inductancia: 4.8mH±20%(1KHz)
• Clase de aislamiento: B 130°C[266°F]

Especificaciones de la caja de cambios

• Tipo de caja de cambios: Engranaje recto
• Material del engranaje: Metalurgia de polvos
• Relación de transmisión: 50:1
• Eficiencia: 90%
• Juego en vacío: <= 50arcmin
• Par máximo permitido: 20Nm(221,27lb-in)
• Ruido: <=60dB
• Clasificación impermeable: IP54
• Vida útil: 20000horas

Especificación física

• Tamaño del marco: 57 x 57mm
• Longitud del motor: 76,5mm
• Reductor Longitud: 68mm
• Tipo de eje de salida: Chavetero
• Diámetro del eje de salida: Φ14mm
• Longitud del eje de salida: 34mm

Conexión
